タングマイスター用ヘッド ショートタイプ 4枚刃 VBO型

製品特長・仕様

製品の基本仕様・特長

TungMeister に5 軸加工機での三次元倣い加工に対応するバレルヘッドVBO 形が登場

• R の大きな切れ刃により、加工面品位を下げることなくツールパスを減らし、生産性が向上。
• 傾斜角によって最適なポイントで加工することにより、加工面品位も良好。

VBO ショートタイプ

• 先端小R +中テーパR （R25, R30, R40）。傾斜角大で、小回りが利きます。
• ボールエンドミルよりも少ない加工パス数により、能率が向上します。
• 金型やその他一般的な三次元形状の中仕上げ加工向け。

性能・試験情報

工具径に対しR の大きな切れ刃で高い生産性を実現

TUNGMEISTER  VBO/VBN と従来品との比較

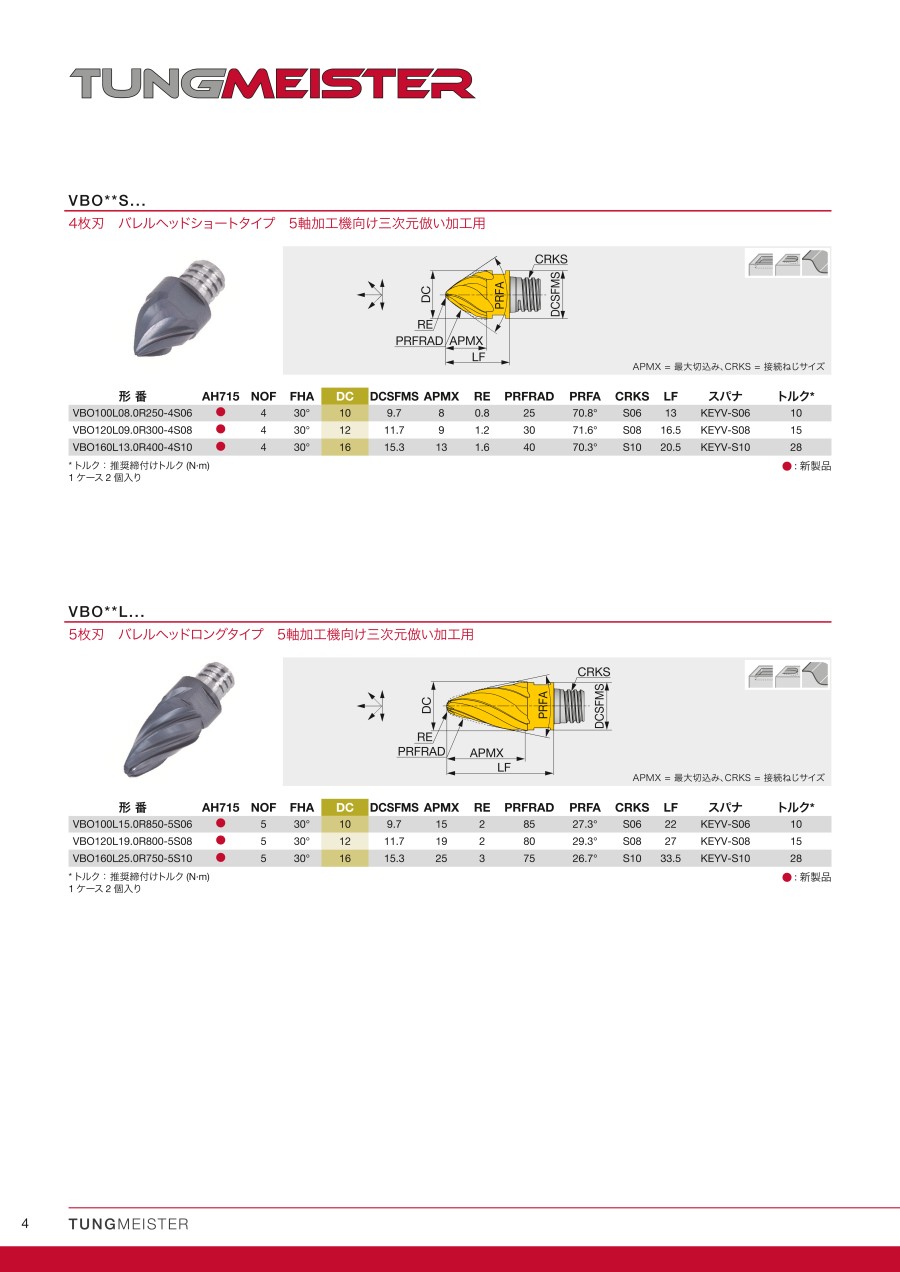

外形図

APMX = 最大切込み、CRKS = 接続ねじサイズ

使用方法・使用事例

使用方法

3軸加工機での使い方

VBO/VBN ヘッドは、5 軸加工機での三次元倣い加工を主な目的に開発しました。
ただし、以下の条件において3 軸加工機でも使用が可能です。

1. 角度付き壁面や曲面：角度が下表の範囲内の場合。
2. 先端ノーズR のみ使用：下表の最小の角度を持った通常のテーパボールエンドミルとして使用可能。ただし、同じノーズR のボールエンドミルよりも使用範囲が小さくなります。

推奨切削条件

推奨切削条件表

選定サポート情報

ターゲット市場

適したアプリケーション

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
