ねじ止め式高送り加工用柄付きカッタ EXWX03

製品特長・仕様

製品の基本仕様・特長

高信頼性設計で安定加工を実現

• 逆ポジ逃げ面形状の採用により刃先強度が向上、インサート欠損を抑制
• 広い拘束面によりインサートを確実に保持

優れた耐びびり性能

• 切込み角を12° に設定。低切込み角の採用により、切削抵抗が工具軸方向に向かいびびりを抑制
• 長突出し加工時の生産性の向上や加工の安定性向上に効果的

性能・試験情報

ポケット加工での工具寿命比較（240 分加工後）

カッタ : EXWX03M020C20.0R03 （φ20 mm, z = 3）
インサート : WXMU0303ZER-MM AH3225
被削材 : SCM440 （280HB）
切削速度 : Vc = 150 m/min
刃当り送り : fz = 0.8 mm/t
切込み : ap = 0.5 mm
切削幅 : ae = 10.5 mm
刃数 : 全数刃
切削油 : 内部エアー
機械 : 立形M/C, BT50

切削性能

［P］S55C （200HB）

カッタ : EXWX03M020C20.0R03 （φ20 mm, z = 3）
インサート : WXMU0303ZER-MM AH3225
切削速度 : Vc = 200 m/min
刃当り送り : fz = 1 mm/t
切込み : ap = 0.6 mm
切削幅 : ae = 12 mm
切削油 : 乾式
使用機械 : 立形 M/C, BT40

［P］NAK80 （40HRC）

カッタ : EXWX03M020C20.0R03 （φ20 mm, z = 3）
インサート : WXMU0303ZER-MM AH3225
切削速度 : Vc = 120 m/min
刃当り送り : fz = 0.7 mm/t
切込み : ap = 0.6 mm
切削幅 : ae = 12 mm
切削油 : 乾式
使用機械 : 立形 M/C, BT40

［M］SUS304 （170HB）

カッタ : EXWX03M020C20.0R03 （φ20 mm, z = 3）
インサート : WXMU0303ZER-MM AH3225
切削速度 : Vc = 120 m/min
刃当り送り : fz = 0.7 mm/t
切込み : ap = 0.6 mm
切削幅 : ae = 12 mm
切削油 : 湿式
使用機械 : 立形 M/C, BT40

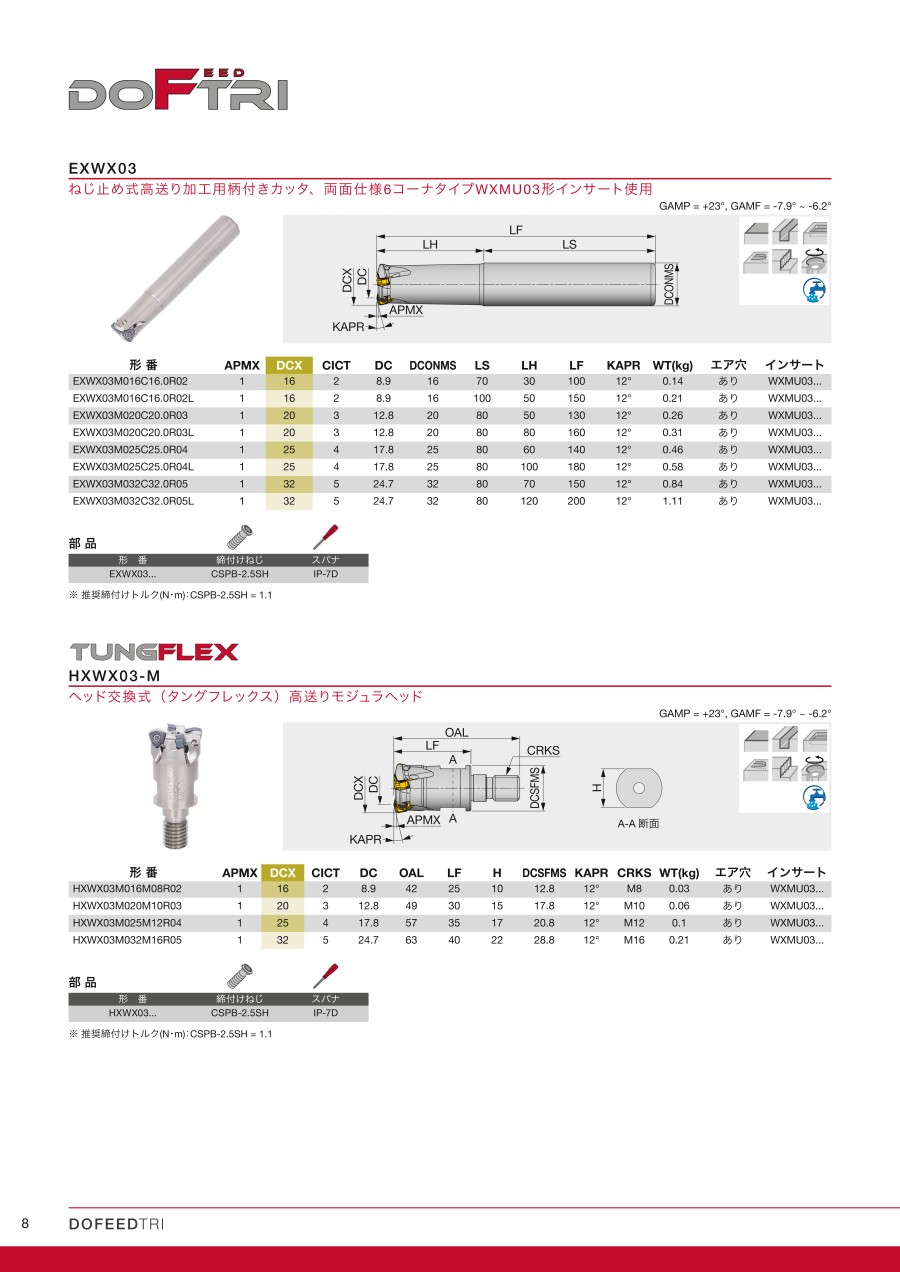

外形図

GAMP = +23°, GAMF = -7.9° ～ -6.2°

使用方法・使用事例

使用事例

加工部品名		機械構造部品
カッタ		EXWX03M020C20.0R03 （φ20 mm, z = 3）
インサート		WXMU0303ZER-MM
材種		AH3225
被削材		SS400
切削条件	切削速度 : Vc （m/min）	180
	刃当り送り : fz （mm/t）	0.9
	切込み : ap （mm）	0.5
	切削幅 : ae （mm）	20
	加工形態	溝加工、肩削り加工
	切削油	乾式
	使用機械	立形 M/C, BT40
結果		低抵抗なDoFeedTri は、びびりの無い安定した加工で1.5 倍の加工能率を達成した。

加工部品名		機械部品	金型
カッタ		EXWX03M025C25.0R04 （φ25 mm, z = 4）	EXWX03M032C32.0R05 （φ32 mm, z = 5）
インサート		WXMU0303ZER-MM	WXMU0303ZER-MM
材種		AH3225	AH3225
被削材		S45C	SKD61
切削条件	切削速度: Vc （m/min）	200	120
	刃当り送り: fz （mm/t）	0.3	0.67
	切込み: ap （mm）	0.5	0.7
	切削幅: ae （mm）	25	-32
	加工形態	溝加工、肩削り加工	ポケット加工
	切削油	乾式	湿式
	使用機械	立形 M/C, BT40	立形 M/C, BT50
結果		低切込み角のDoFeedTri は、2 倍の工具寿命を達成した。	刃先強度の高いDoFeedTri は、断続性の高い被削材において1.4 倍の工具寿命を達成した。

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

高送りカッタ選択ガイド

◎ : 推奨  ◯ : 使用可能

部品

※ 推奨締付けトルク（N・m）：CSPB-2.5SH = 1.1

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
