高送り加工用モジュラタイプカッタ HXSW09

製品特長・仕様

モジュラタイプと、工具径φ63 まで拡充！
さらに、耐びびり性に優れる標準刃数ボディを追加！

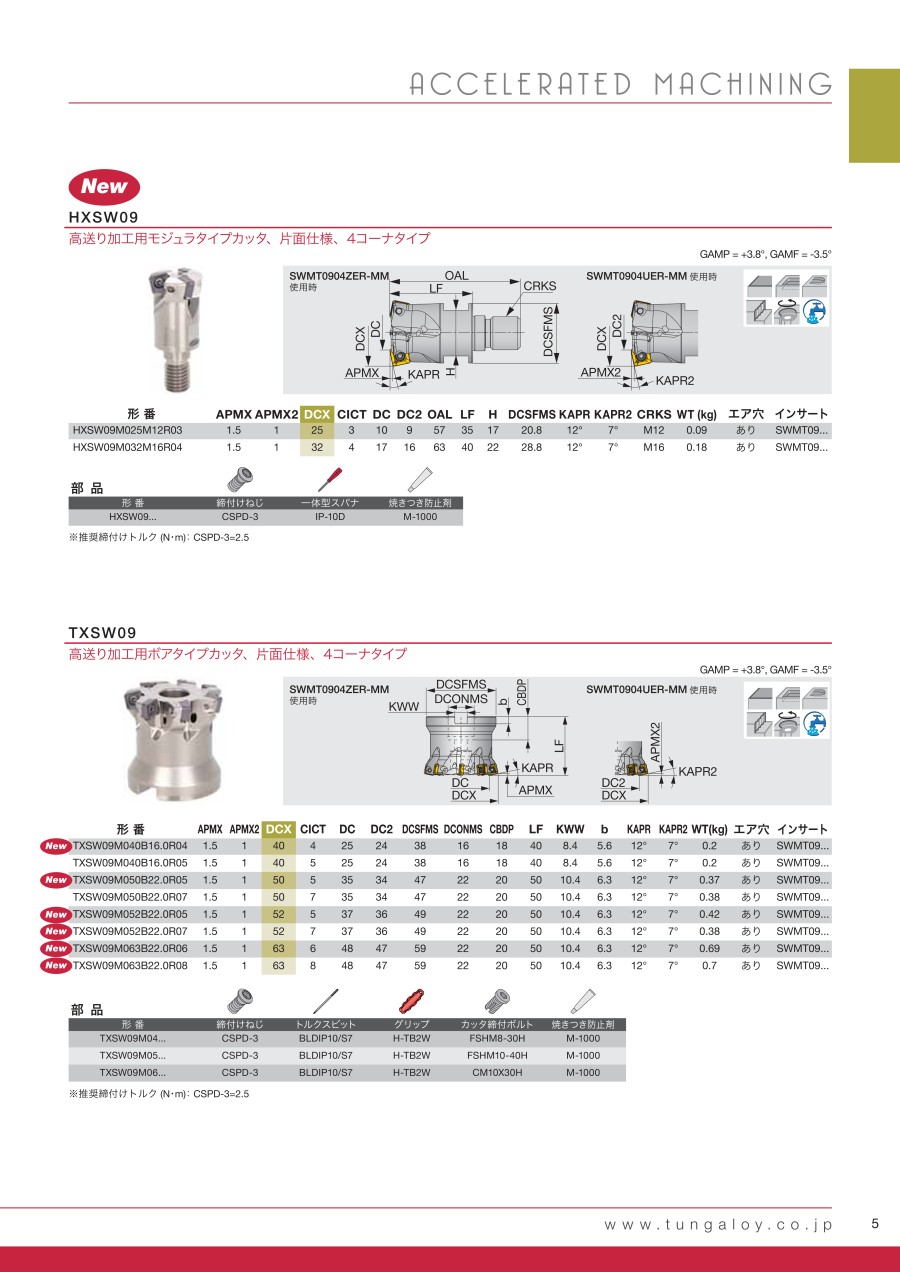

外形図

GAMP = +3.8°, GAMF = -3.5°

使用方法・使用事例

使用事例

加工部品名		プラスチック金型	ブリスク
カッタ		HXSW09M025M12R03 （φ25, z = 3）	HXSW09M032M16R04 （φ32, z=4, 他社品: φ32, z = 5）
インサート		SWMT0904ZER-MM	SWMT0904ZER-MM
材種		AH3225	AH130
被削材		S45C	Ti-6Al-4V
切削条件	切削速度: Vc （m/min）	157	60 （ 他社品: Vc = 40）
	刃当り送り: fz （mm/t）	0.6	1 （ 他社品: fz = 0.5）
	切込み: ap （mm）	0.5	1.2 （ 他社品: ap = 0.5）
	切削幅: ae （mm）	-25	12
	加工形態	掘り込み加工	平面加工
	切削油	乾式	湿式
	使用機械	立型M/C, BT40, 15kW	立型M/C, BT50, 22kW
結果		最新材種AH3225 により摩耗を大幅に抑制。工具寿命が3 倍に延長した。さらに、刃数が増えたことで加工能率が1.5 倍に向上した。	難削材加工に適したMillQuadFeed は、従来の5 倍高能率な切削条件を適用でき、工具寿命も2 倍に延長した。

推奨切削条件

適用被削材

選定サポート情報

部品

※推奨締付けトルク （N・m）： CSPD-3=2.5

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
