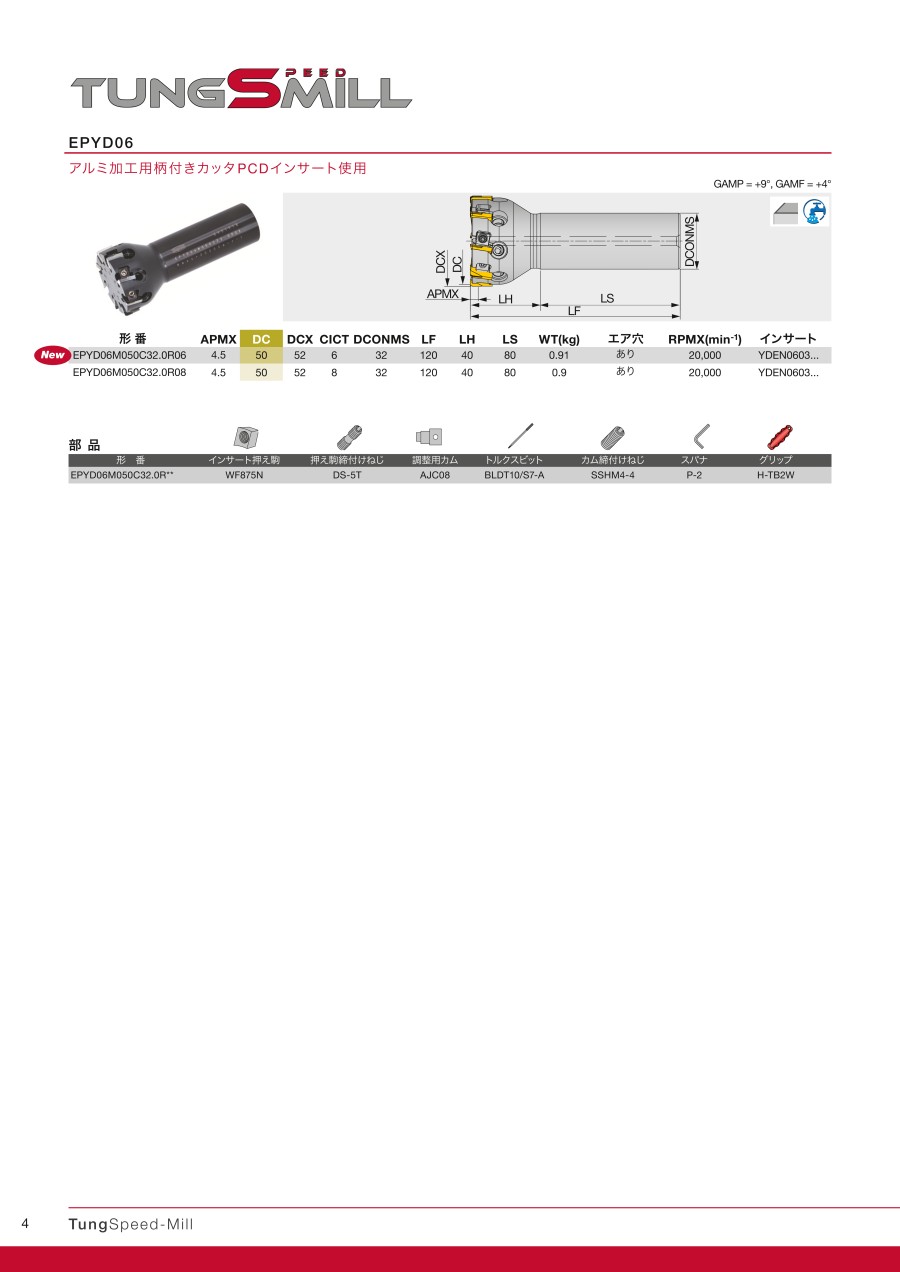

アルミ加工用柄付きカッタPCDインサート使用 EPYD06

製品特長・仕様

切削幅の広い加工に最適

同時接触刃数が少なくなり、ビビリやうねりの発生を抑制。

超多刃PCD カッタ

多刃化による高能率加工を実現

高速回転時の安全性向上

遠心力によるインサートの動きを抑制
インサートをしっかり保持する工具形状
高速加工時の遠心力によるインサートの位置ずれを防止

飛散防止機構付きの楔クランプにより遠心力によるインサートの動きを抑制
※ カッタ径ごとに決められた許容回転数以下で使用してください。

工具径 （mm）	最大刃数	最大許容回転数 （min-1）	重量 （kg）
50	8	20,000	0.86
63	10	19,000	0.53
80	16	17,000	1.18
100	22	15,000	1.66
125	26	14,000	3.44
160	34	12,000	5.15

新刃先調整機構“カムアジャスト”

• 1 本の専用カム形状レンチのみでインサートの取付/ 調整が可能
• カッタボディの同一方向から操作が可能
• 多刃化のデメリットである刃先調整にかかる時間を大幅に短縮

専用カム形状レンチ

※ A矢視

調整部品の偏芯カム形状により、刃振れを調整。
最小径部分を挿入し、最大径方向にレンチを回転させることにより、インサートの高さ調整が可能。

外形図

GAMP = +9°, GAMF = +4°

使用方法・使用事例

使用方法

切れ刃調整方法

（1）仮締め

インサートを挿入し、全インサートの仮締めをします。
推奨締付けトルク：1N・m （0.74ft-lb）
※隙間がないようにインサートを押さえながら取付けてください。

（2）調整用カムを挿入

調整用カムの凹み部分をインサートの底面に合わせ、カムを奥まで差し込みます。

（3）切れ刃の初期位置の調整

調整用カムをボディの奥まで差し込んだら、右に回転させて切れ刃の調整をします。狙い寸法に対して-30 μm ～ -40 μm の位置まで切れ刃を移動させ、ボディから調整用カムを抜いてください。

（4）本締め

全インサートの本締めをします。
推奨締付けトルク：3.5N・m （2.58ft-lb）
※締付けによるボディの変形を防ぐため、本締めは一つ飛びで行うことを推奨します。（φ100-z22 の場合、1, 3, 5, 7…21, 2, 4, 6, 8...22）

（5）切れ刃の最終調整

調整用カムをボディの奥まで差し込み、右に回転させて切れ刃の最終調整をします。狙い寸法に対して+8 μm 程度まで切れ刃を移動させます。
調整用カムをボディから抜く時は、左に少し回転させてから抜いてください。調整用カムをボディから外すことで、インサートは-8 μm 程度後退します。
切れ刃の振れは5 μm 以下を推奨します。

推奨切削条件

推奨切削条件表

切削条件時の注意

• 切削条件は、被削材剛性や機械剛性、切込み量に応じて調整が必要です。加工可能領域図を参照してください。
• 面粗度向上にはさらい刃（-WD）、バリ抑制にはバリ取りさらい刃（-BD） を併用してください。
• アルミ・銅合金加工では湿式加工（水溶性切削油）を推奨します。

選定サポート情報

部品

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
