外径加工用バイト 高圧クーラント対応スクリューオン式 QC12-JSVVXR-CHP
- 通常単価(税別)
- 30,520円
- 税込単価
- 33,572円
通常出荷日：1日目
独自のカップリングによって高い繰り返し精度を実現している自動盤用ヘッド交換式工具シリーズ。
- ホルダ本体には、チップは付属しておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
QC12-JSVVXR09-CHPの仕様・寸法情報
加工用途
外径 / 倣い
適合チップ形状
V（35°ひし形）
適合チップ逃げ角
ISO規格外
適合チップ切れ刃長
09
勝手
右
切込み角
V：72.5°（オフセットなし）
クランプ方式
スクリューオン(S)
油穴（オイルホール）
○
シャンク高さ(mm)
12
シャンク幅(mm)
12
シャンク材質
鋼
適合チップ
VXGU09T2□L□
クランプねじ
SR34-508
スパナ
T-7F
基準コーナーR（ノーズR）
0.2mm
推奨締付けトルク(N・ｍ)
0.9
シャンク断面H/B
12
-
-
商品情報
製品特長・仕様
高圧クーラント対応内部給油式ヘッド

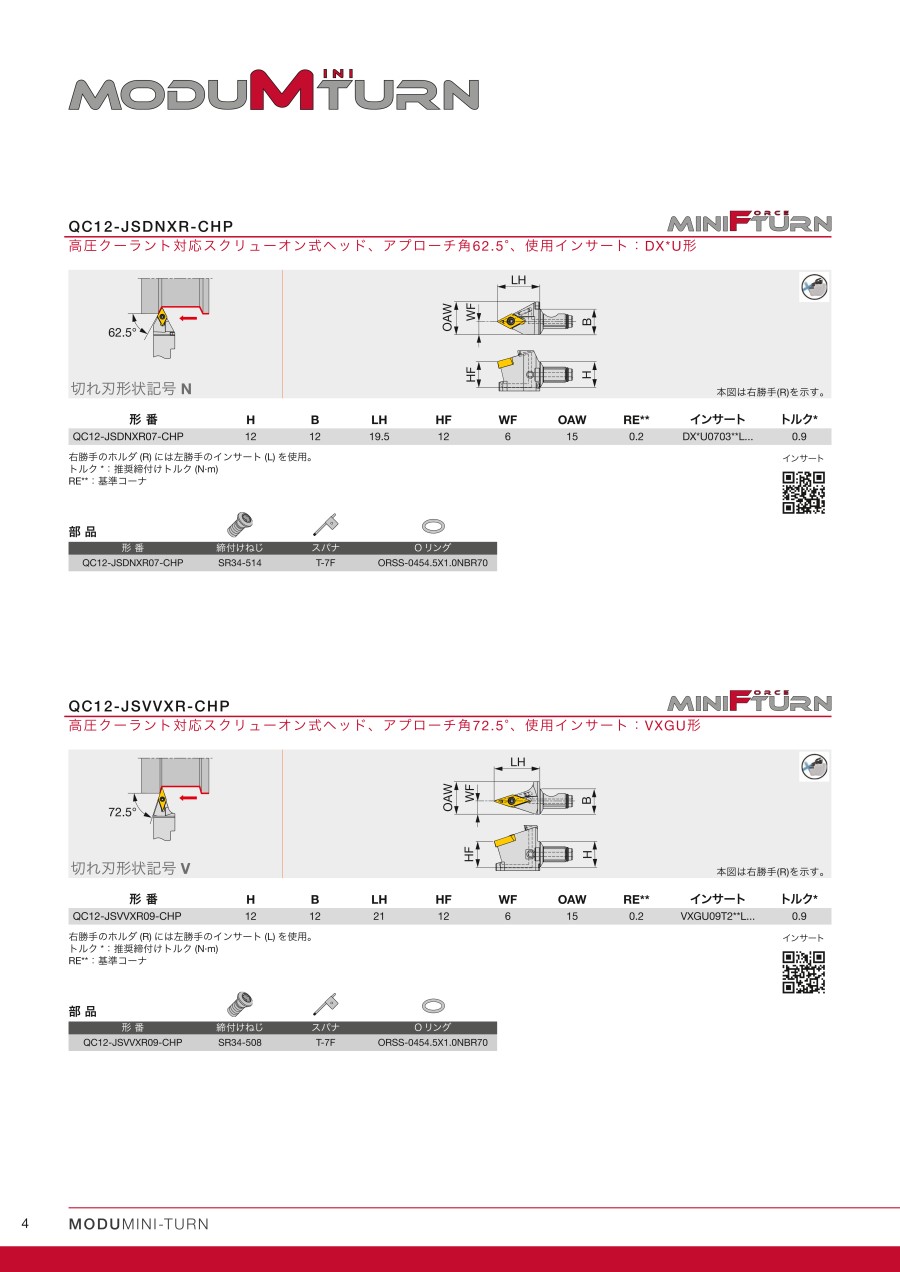

外形図
切れ刃形状記号V
本図は右勝手（R）を示す。
選定サポート情報
部品
注意・禁止事項
安全上の注意点
- ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
- 切れ刃が鋭利なため素手でさわらないでください。
- 切れ味を確認して早めに工具交換を行ってください。
- 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
また、不水溶性切削油を使用する場合は防火対策が必要です。
