ロールタップ下穴用ストライクドリル EZT4D形（4Dタイプ）内部給油式

製品特長・仕様

製品の基本仕様・特長

下穴管理が重要なロールタップ加工において  狙い通りの高精度な穴あけが可能!

外径精度-0.01～0を実現!

性能・試験情報

切削性能

ロールタップ下穴用ストライクドリル EZT4DCH0463S05（φ4.63）
穴径	入口	4.633mm
	中間	4.632mm
	抜け側	4.633mm
	平均	4.633mm

ロールタップ下穴用ストライクドリル EZT4DCH0463S05（φ4.63）
穴径	入口	4.631mm
	中間	4.631mm
	抜け側	4.630mm
	平均	4.631mm

→穴の拡大代が少なくタップ下穴などの高品質な穴あけ加工に最適!

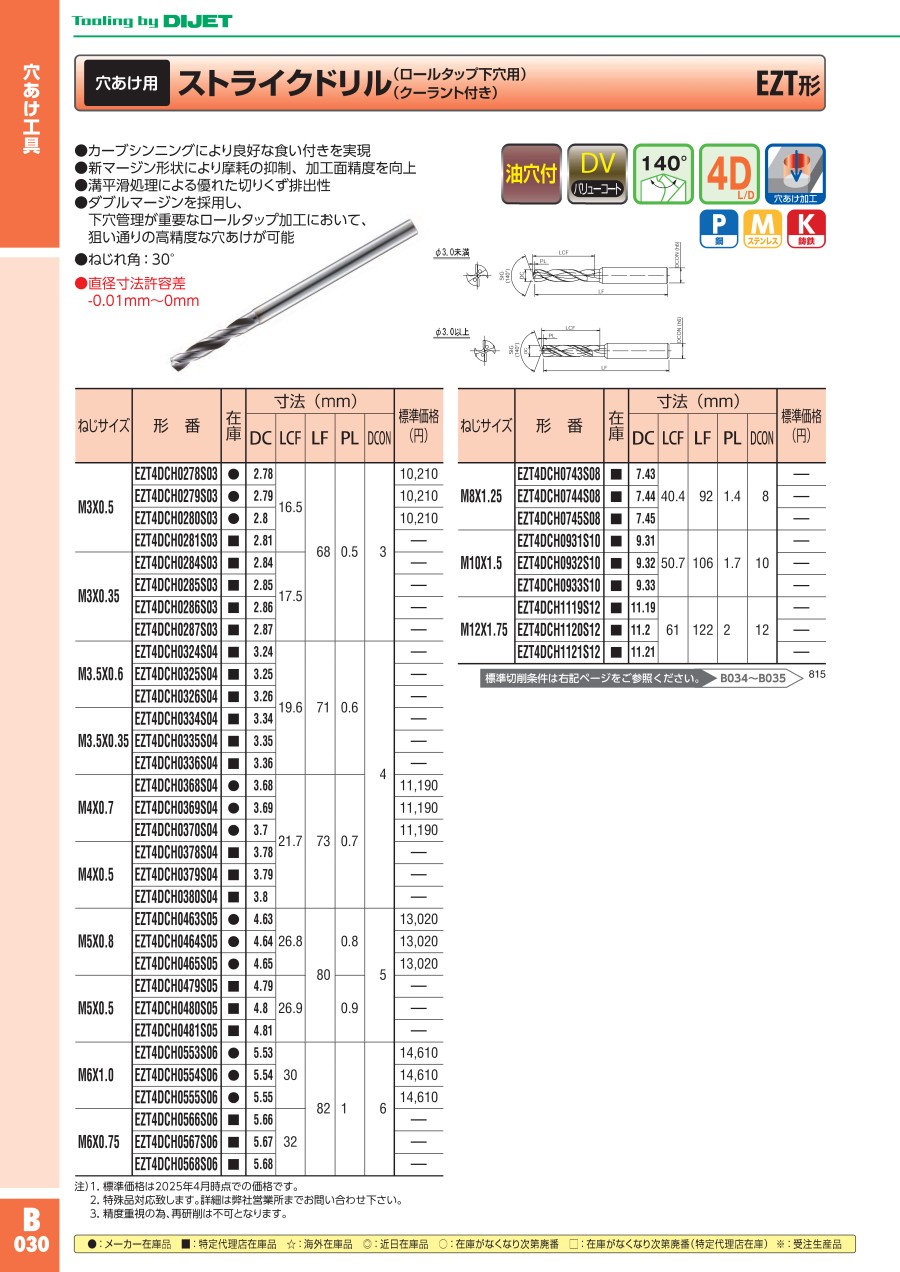

外形図

クーラント穴付き

使用方法・使用事例

使用事例

ステンレス鋼の下穴加工

結果
4,000個加工後も穴位置精度が良好で、継続加工可能。
安定した穴あけ加工ができ後工程のタップも長寿命化を実現!

被加工材料	名称		バルブ部品
	被削材		ステンレス鋼（SUS316L）
	硬さ		-
使用工具	形番		EZT4DCH0464S05
	材種		バリューコート
加工条件	回転速度、切削速度	n	n=3,000min-1 Vc=43m/min
		Vc
	送り速度、送り量	Vf	Vf=360mm/min f=0.12mm/rev
		f
	穴あけ深さ		10mm
	クーラント		水溶性切削油（内部）
	使用機械		立形MC

推奨切削条件

推奨切削条件表

標準切削条件

• ストライクドリル EZN3D・EZN5D・EZN8D形（3D・5D・8Dタイプ）
  ロールタップ下穴用ストライクドリル EZT4D形（4Dタイプ）

切削条件時の注意

使用上の注意事項

*1. 上記の標準切削条件は平坦面加工における目安の条件を示しています。
     機械剛性やワーククランプ、加工部形状などにより必要に応じて切削条件を調整してください。
*2. 水溶性切削油を内部給油にてお使いください。
*3. 穴深さは3Dタイプのものは3D以下、5Dタイプのものは5D以下、8Dタイプのものは8D以下での使用を想定しています。
*4. 被削材の性質やワーク形状などにより、切りくずが長く伸びる場合があります。
     それにより、『穴径が拡大する』『壁面に傷がつく』『切りくず詰まりによる工具破損』
     などの可能性がありますので、『送りを上げる』『ステップ加工』などを行い、切りくずを分断してください。
*5. ロールタップ下穴用ストライクドリルを使用の場合は、通常の条件から20%落としてください。

選定サポート情報

シリーズ拡張

ロールタップ下穴用ストライクドリル  EZT形

ロールタップとは

• 切削タップに比べ寿命が約3倍。
• 切削せずにめねじを成形するため切りくずが出ず、止まり穴のねじ立てに最適。

3Dタイプ

4Dタイプ

注意・禁止事項

ご使用上の注意

工具を安全にご使用いただくために

• 不適切な切削条件で使用しないでください。
• 大きな摩耗や欠けのある工具は使用しないでください。
• 切りくずの飛散、巻き付きによるケガにご注意ください。又、保護眼鏡や安全カバーをご使用ください。
