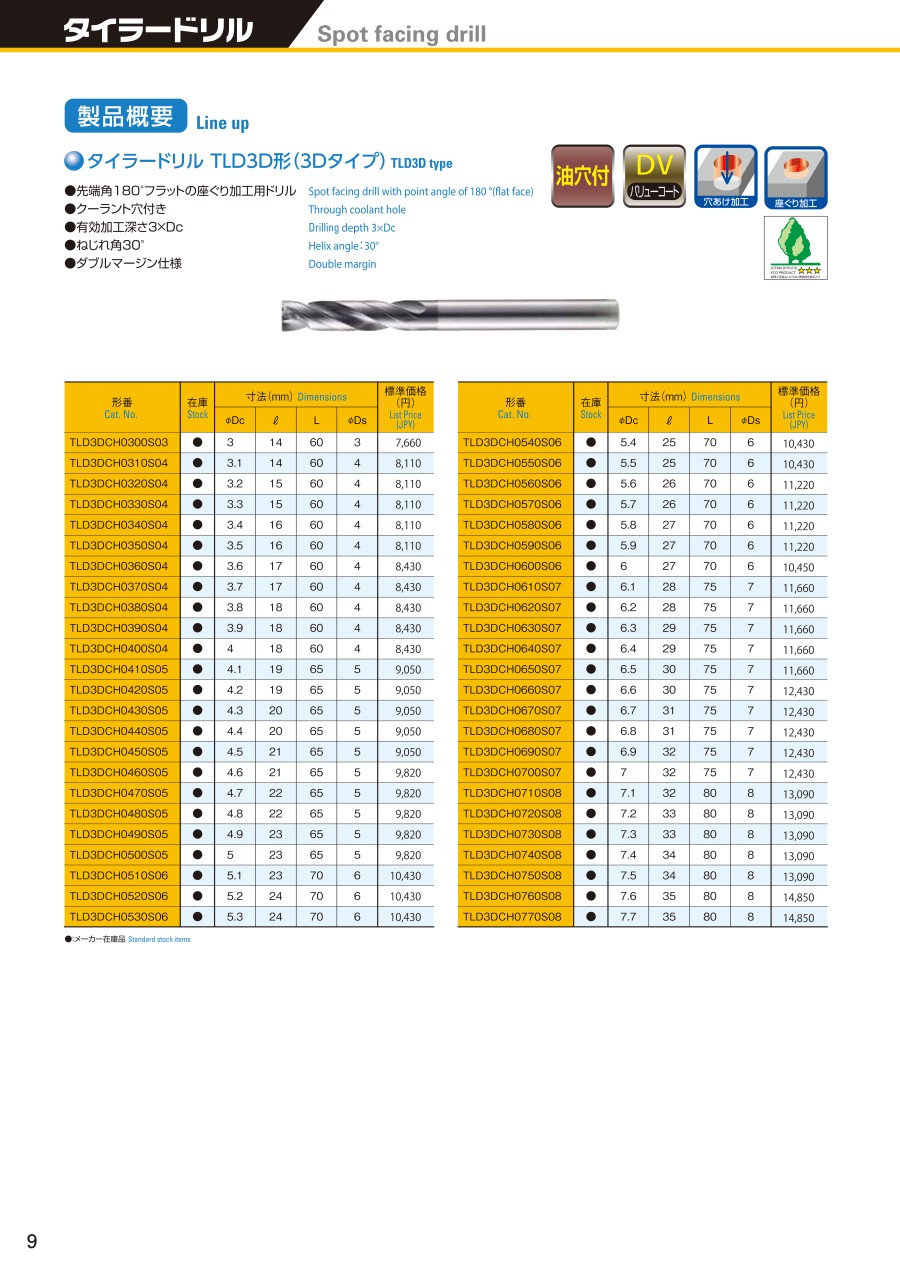

タイラードリル TLD3D形（3Dタイプ）

製品特長・仕様

多機能用途により工程集約を実現

主な加工用途

傾斜面座ぐり加工

穴座ぐり加工

交差穴加工

薄板加工

面取り部への座ぐり加工

穴の矯正

工程集約例

6工程→4工程

炭素鋼からプリハードン鋼、ステンレス鋼、鋳鉄、アルミニウム合金など幅広い被削材に対応

入口バリ・抜けバリを抑制

交差穴加工などバリ処理が難しい場面で活躍

TLD3D/TLD5D形（加工穴深さ3D/5Dタイプ）

内部給油式
深穴加工に特化

外形図

φDc=φDsの場合

φDc<φDsの場合

推奨切削条件

推奨切削条件表

標準切削条件

タイラードリル TLD3D形（3Dタイプ）

切削条件時の注意

使用上の注意事項

1.上記の標準切削条件は平坦面加工での条件を示しています。
   傾斜面加工の場合は、傾斜角度が30°未満では送り速度を40～80%に下げてください。
   また、傾斜角度が30°以上では送り速度を20～50%に下げてください。ただし、回転速度は変えないでください。
2.上記の標準切削条件は水溶性切削液を内部給油で使用した場合の条件です。
   外部給油の場合はステップ加工を行い、切りくずを排出してください。乾式での使用は推奨いたしません。
3.穴深さ3D以下で使用ください。3Dを超える穴あけは5D用のタイラードリルを使用ください。
4.横送りはできません。
5.被削材の性質やワーク形状などにより、切りくずが長く伸びる場合があります。それにより『穴径が拡大する』『壁面に傷がつく』
   『切りくず詰まりによる工具破損』などの可能性がありますので、『送りを上げる』『ステップ加工』などを行い、切りくずを分断してください。

注意・禁止事項

ご使用上の注意

工具を安全にご使用いただくために

• 不適切な切削条件で使用しないでください。
• 大きな摩耗や欠けのある工具は使用しないでください。
• 切りくずの飛散、巻き付きよるケガにご注意ください。又、保護眼鏡や安全カバーをご使用ください。
