ユニオンツール

UDCLBH 2枚刃超硬合金・硬脆材加工用ハイスピードロングネックボールエンドミル

カタログ |

数量スライド割引

通常単価(税別): 22,050円～24,545円

税込単価: 24,255円～27,000円

【特長】・超硬合金を長寿命で切削できるロングネックボールエンドミル・切削抵抗を...

加工用途（加工形状）
側面 / 溝
工具材質
超硬
被削材
高硬度鋼HRC61～ / 樹脂
ねじれ角
ネジレなし
コーティング
非鉄用（ダイヤコート）
標準/追加工区分
メーカー標準品
刃数 (枚)
2
シャンク径 (mm)
4
全長 (mm)
50
R精度 (μm)
±10
コーティング詳細
UDCコート
ねじれ角詳細
0°
刃径公差
-0.02～0mm
首角 (°)
16
シャンク径公差
-0.005～0mm

ご注意

シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

超硬合金を長寿命で切削できるロングネックボールエンドミル。
切削抵抗を低減させる新世代の刃先処理を施し、切れ刃の損傷を抑制。
ダイヤモンド皮膜の最適化により耐摩耗性が大幅に向上。
荒から中仕上げ加工に最適。

H シリーズの特長

新世代の刃先処理→超硬加工の常識が変わる切削性能
高能率→驚異の高送りで加工可能
高除去体積→除去体積が格段にアップ

高能率と長寿命が両立！

ポイントは…

UDCLBH 2枚刃超硬合金・硬脆材加工用ハイスピードロングネックボールエンドミル高能率と長寿命が両立！-2

性能・試験情報

超硬合金コネクタ形状加工 UDCLBH R1 × 有効長 4 VM-40 （90HRA）

モデルサイズ : 26 x 16 x 4 mm
ポケット体積 : 1,304 mm³
クーラント : エアブロー

R1 × 有効長4 加工能率比較

UDCLBH 2枚刃超硬合金・硬脆材加工用ハイスピードロングネックボールエンドミル性能・試験情報-2

加工能率=送り速度×a_p×a_e

加工後工具T1

UDCLBH 2枚刃超硬合金・硬脆材加工用ハイスピードロングネックボールエンドミル性能・試験情報-3

UDCLBH 2枚刃超硬合金・硬脆材加工用ハイスピードロングネックボールエンドミル性能・試験情報-4

高能率な加工でも
少ない工具損傷！

UDCLBH 2枚刃超硬合金・硬脆材加工用ハイスピードロングネックボールエンドミル性能・試験情報-5

外形図

シャンクテーパ角は目安です。
ワークとの干渉が心配な場合は必ず実測して確認してください。
シャンク部とワークの接触にご注意ください。

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

被削材			超硬合金（≧87 HRA）					超硬合金（＜87 HRA）					硬脆材
型番	ボール半径（mm）	有効長（mm）	回転速度（min^-1）	送り速度（mm/min）	※送り速度2 （mm/min）	a_p （mm）	a_e （mm）	回転速度（min^-1）	送り速度（mm/min）	※送り速度2 （mm/min）	a_p （mm）	a_e （mm）	回転速度（min^-1）	送り速度（mm/min）	※送り速度2 （mm/min）	a_p （mm）	a_e （mm）
2004-0050	R0.2	0.5	30,000	450	45	0.02	0.08	30,000	600	60	0.08	0.02	30,000	150	15	0.02	0.08
2004-0100	R0.2	1	30,000	300	30	0.015	0.07	30,000	300	30	0.07	0.015	30,000	100	10	0.015	0.07
2006-0100	R0.3	1	30,000	600	200	0.03	0.14	30,000	450	150	0.17	0.03	30,000	200	20	0.03	0.14
2006-0150		1.5	30,000	600	200	0.03	0.14	30,000	300	100	0.14	0.025	30,000	200	20	0.03	0.14
2006-0200		2	30,000	300	100	0.022	0.11	30,000	220	70	0.11	0.02	30,000	150	15	0.02	0.11
2006-0300		3	30,000	75	10	0.01	0.08	30,000	75	10	0.08	0.01	30,000	75	10	0.01	0.08
2007-0100	R0.35	1	30,000	690	230	0.035	0.17	30,000	525	260	0.18	0.035	30,000	225	23	0.035	0.17
2008-0200	R0.4	2	30,000	750	250	0.04	0.19	27,000	480	240	0.19	0.04	30,000	250	25	0.04	0.19
2008-0300		3	30,000	350	100	0.037	0.17	25,500	300	100	0.17	0.035	30,000	230	23	0.037	0.17
2008-0400		4	26,000	210	70	0.035	0.16	24,000	210	21	0.16	0.035	30,000	210	21	0.035	0.16
2010-0150	R0.5	1.5	30,000	900	300	0.05	0.22	25,000	650	325	0.2	0.05	30,000	300	30	0.05	0.25
2010-0200		2	30,000	900	300	0.05	0.22	24,000	580	290	0.2	0.05	30,000	300	30	0.05	0.25
2010-0250		2.5	30,000	800	300	0.05	0.22	23,500	520	260	0.2	0.05	30,000	300	30	0.05	0.25
2010-0300		3	30,000	600	200	0.05	0.22	23,000	450	220	0.2	0.05	30,000	300	30	0.05	0.25
2010-0400		4	30,000	400	100	0.05	0.22	21,000	320	160	0.2	0.05	30,000	300	30	0.05	0.25
2010-0500		5	27,000	270	100	0.045	0.2	20,000	250	125	0.2	0.05	27,000	270	30	0.045	0.2
2015-0200	R0.75	2	30,000	1,200	400	0.075	0.27	19,000	750	375	0.23	0.07	24,000	400	45	0.075	0.27
2015-0400		4	30,000	900	250	0.075	0.27	18,000	580	290	0.23	0.07	24,000	350	40	0.075	0.27
2015-0600		6	25,000	500	100	0.075	0.27	17,000	400	200	0.23	0.07	24,000	320	36	0.075	0.27
2020-0300	R1	3	30,000	1,500	500	0.1	0.3	16,500	800	400	0.25	0.1	18,000	600	200	0.1	0.3
2020-0400		4	30,000	1,500	500	0.1	0.3	15,750	750	375	0.25	0.1	18,000	500	160	0.1	0.3
2020-0600		6	20,000	850	280	0.1	0.3	15,000	620	310	0.25	0.1	18,000	400	130	0.1	0.3
2020-0800		8	13,000	400	130	0.1	0.3	14,000	520	260	0.25	0.1	18,000	350	120	0.1	0.3
2020-1000		10	10,000	200	60	0.1	0.3	13,000	420	210	0.25	0.1	18,000	300	100	0.1	0.3
2030-0600	R1.5	6	24,000	1,200	400	0.1	0.3	UDCLBF条件と同等					UDCLBF条件と同等
2030-0800	R1.5	8	24,000	1,200	400	0.1	0.3
2040-0800	R2	8	18,000	900	300	0.125	0.325
2040-1000	R2	10	18,000	900	300	0.125	0.325
2050-1000	R2.5	10	12,000	600	200	0.175	0.37
2060-1000	R3	10	9,000	500	166	0.2	0.4
2060-1500	R3	15	9,000	500	166	0.2	0.4

切削条件時の注意

この条件表の超硬合金については、VF-20, VM-40, VC-70, VU-70（TAS 規格）を、硬脆材についてはアルミナをもとに作成しており、切削条件の目安を示すものです。加工する超硬合金や硬脆材の種類により、工具寿命に差があります。
実際の加工では、超硬合金、硬脆材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。

※送り速度2 ：アプローチや接続移動時の送り速度

UDCLBH 2枚刃超硬合金・硬脆材加工用ハイスピードロングネックボールエンドミル備考

備考：

切削抵抗が大きいため、剛性の低い機械での加工は推奨できません。
加工機は十分な暖機運転を行い、主軸の伸びが安定してから加工を開始してください。
工具の突き出し長は最低限としてください。
コーティングがつきまわったシャンク部はチャッキングしないでください。刃先の振れが大きくなったり、工具が抜けなくなることがあります。
加工機上での刃先の振れを確認し、小さい振れで加工を実施してください。
アプローチは傾斜もしくはヘリカルを推奨致します（傾斜角度は5°以下推奨）。
回転速度を下げる場合は、送り速度も同じ比率で下げてください。
超硬合金加工においては、エアブローが最も工具寿命を延ばしますが、油性切削油やオイルミストも使用できます。
硬脆材加工においては、水溶性切削油を推奨します。
被削材によっては切りくずが重いことがありますので、エアブローやクーラントを加工点に確実に供給し、切りくずを除去してください。
加工状況によっては火花が出ることがありますので、発熱や発火にご注意ください。
切りくずや粉塵が人体に入らないように、保護めがねやマスクなどを必ず着用してください。
切りくずや粉塵が加工機の機構部品に入り込む可能性がありますので、別途対策を推奨致します。
加工モデル、加工機等の要因によって、指令した送り速度と実際の加工速度が大きく乖離する場合、工具寿命が短くなることがあります。
送り速度を下げる場合は、同じ比率で送り速度2 も下げてください。
工具寿命付近においては工具損傷が急激に進行することがありますので、ご注意ください。

適用被削材

対応被削材表（☆◎○の順に推奨）

被削材
炭素鋼 S45C S55C	合金鋼 SK / SCM SUS	プリハードン鋼 NAK HPM	焼入れ鋼			鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
炭素鋼 S45C S55C	合金鋼 SK / SCM SUS	プリハードン鋼 NAK HPM	～55 HRC	～60 HRC	～70 HRC	鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
											○			☆	◎ ※

※硬脆材：セラミックス（アルミナ、ジルコニアなど）、ガラスなど

選定サポート情報

UDCシリーズの使い分け

注意・禁止事項

ユニマックス超硬エンドミル取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合､切りくずの巻き付きや堆積､工具の摩耗などにより発熱や発火､加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。超硬エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
振れの小さい剛性の高い機械をご使用ください。小径工具（φ1以下）においては振れ管理値：5μm以下を推奨致します。
発火性の高い切削油の使用は避けてください。

ユニマックス超硬エンドミル再研磨時の注意

超硬合金の研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクをかけてください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.4	0.28	0.2	0.5	0.375	0.51	0.52	0.54	0.55	0.58	1個
0.4	0.28	0.2	1	0.375	1.03	1.06	1.09	1.12	1.19	1個
0.6	0.42	0.3	1	0.575	1.03	1.05	1.08	1.1	1.17	1個
0.6	0.42	0.3	1.5	0.575	1.54	1.58	1.63	1.67	1.78	1個
0.6	0.42	0.3	2	0.575	2.06	2.12	2.18	2.24	2.39	1個
0.6	0.42	0.3	3	0.575	3.09	3.18	3.28	3.38	3.61	1個
0.7	0.49	0.35	1	0.675	1.02	1.05	1.07	1.1	1.16	1個
0.8	0.56	0.4	2	0.775	2.05	2.11	2.17	2.23	2.37	1個
0.8	0.56	0.4	3	0.775	3.09	3.17	3.27	3.37	3.59	1個
0.8	0.56	0.4	4	0.775	4.12	4.24	4.37	4.51	4.82	1個
1	0.7	0.5	1.5	0.975	1.54	1.57	1.61	1.65	1.73	1個
1	0.7	0.5	2	0.975	2.05	2.1	2.16	2.22	2.35	1個
1	0.7	0.5	2.5	0.975	2.57	2.63	2.71	2.78	2.96	1個
1	0.7	0.5	3	0.975	3.08	3.17	3.26	3.35	3.57	1個
1	0.7	0.5	4	0.975	4.11	4.23	4.36	4.49	4.79	1個
1	0.7	0.5	5	0.975	5.15	5.3	5.46	5.63	6.02	1個
1.5	1.05	0.75	2	1.455	2.08	2.12	2.17	2.22	2.33	1個
1.5	1.05	0.75	4	1.455	4.14	4.25	4.37	4.5	4.78	1個
1.5	1.05	0.75	6	1.455	6.21	6.38	6.57	6.78	7.23	1個
2	1.4	1	3	1.915	3.18	3.25	3.32	3.41	3.59	1個
2	1.4	1	4	1.915	4.21	4.31	4.42	4.54	4.81	1個
2	1.4	1	6	1.915	6.27	6.44	6.62	6.82	7.26	1個
2	1.4	1	8	1.915	8.33	8.57	8.83	9.1	9.71	1個
2	1.4	1	10	1.915	10.39	10.7	11.03	11.38	12.15	1個

通常単価(税別) (税込単価)	通常出荷日

24,545円 ( 27,000円 )	2日目
24,545円 ( 27,000円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	4日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目
22,050円 ( 24,255円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・超硬合金を長寿命で切削できるロングネックボールエンドミル
・切削抵抗を低減させる新世代の刃先処理を施し、切れ刃の損傷を抑制
・ダイヤモンド皮膜の最適化により耐摩耗性が大幅に向上
・荒から中仕上げ加工に最適

ご注意

シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

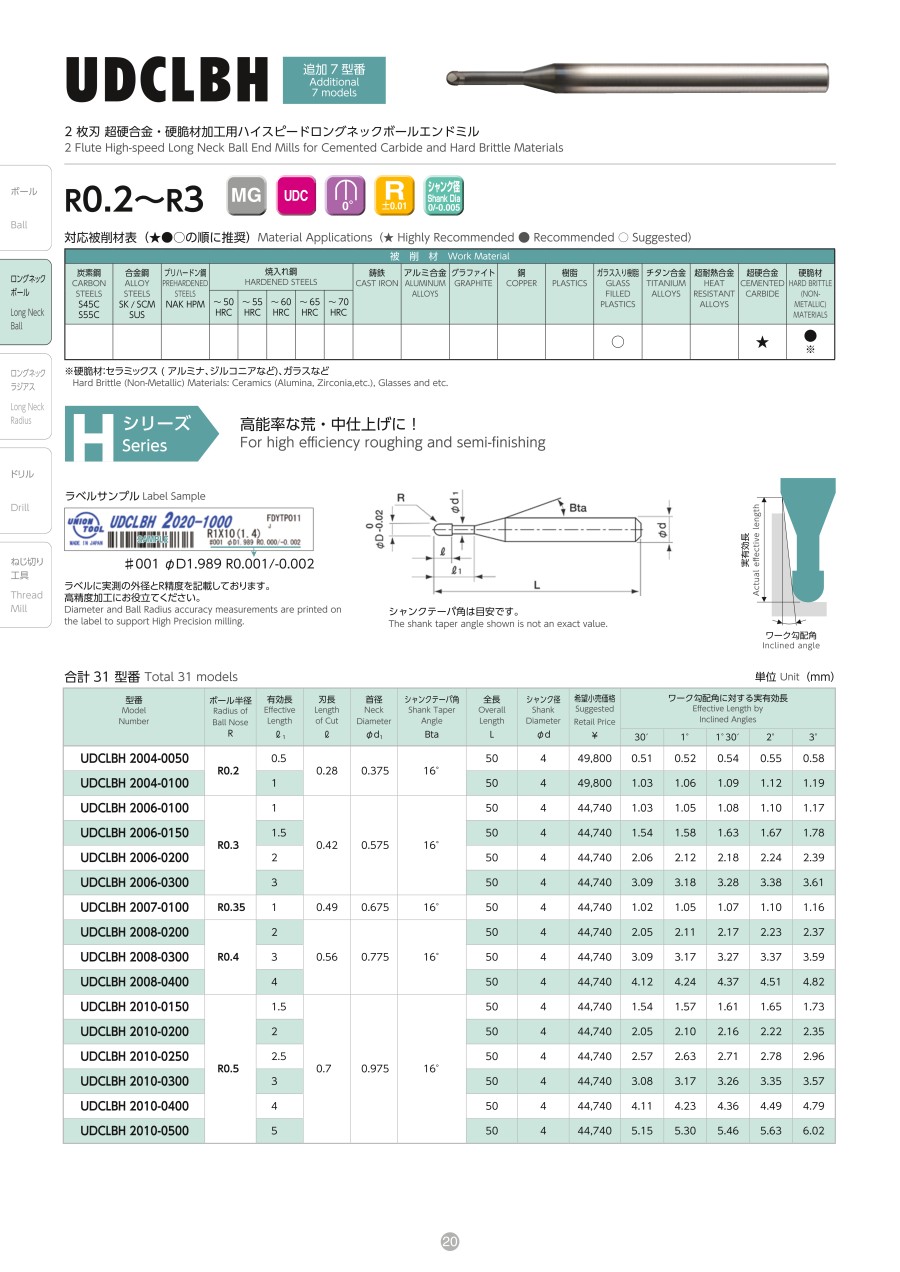

カタログ
