ユニオンツール

CBN-LRF4000 4枚刃ロングネックラジアスエンドミル

カタログ |

通常単価(税別): 13,022円～25,136円

税込単価: 14,324円～27,650円

【特長】・高能率加工に耐えうる4枚刃形状・2枚刃と比べ、加工時間の大幅短縮が可...

加工用途（加工形状）
側面
工具材質
CBN
被削材
調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角
ネジレなし
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
全長 (mm)
50
コーナー形状
微小R
R精度 (μm)
±2
ねじれ角詳細
0°
首角 (°)
15
シャンク径公差
-0.004～0mm

ご注意

シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

未確定：候補が71型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

高能率加工に耐えうる4 枚刃形状
2 枚刃と比べ、加工時間の大幅短縮が可能

特長1 高い刃先強度

特長2 鋭利な切れ刃

底刃から外周刃にかけて強ネガすくい角を実現
高硬度材の加工において損傷を抑制

強ネガすくい角ながらも
刃先は鋭利で抜群の切れ味を発揮

性能・試験情報

ポケット加工 STAVAX（52HRC） 2枚刃 /4 枚刃 CBN-LRF φ2 ×CR0.1 ×EL6

使用工具	刃数	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）	1 刃当りの送り量（mm/t）	加工時間
CBN-LRF φ2 × CR0.1 × EL6	4	28,000	3,300	0.05	0.7	0.029	45 min / 1 pocket
CBN-LRF φ2 × CR0.1 × EL6	2	28,000	3,300	0.05	0.7	0.059	45 min / 1 pocket
CBN-LRF φ2 × CR0.1 × EL6	2	28,000	1,650	0.05	0.7	0.029	85 min / 1 pocket

Tool	4 枚刃	2 枚刃	2 枚刃
送り速度（mm/min）	3,300	3,300	1,650
加工時間	135 min	135 min	255 min
工具写真
加工結果	2 枚刃より高能率条件で加工可能。加工時間を大幅短縮	4 枚刃と同じ加工条件では損傷大	1 刃当りの送り量が同じ場合損傷は小さいが、加工時間が約2 倍

Pocket Size: 50 × 40 × 2 mm Coolant: Oil mist

加工条件違いによる加工面粗さ STAVAX（52HRC） 4 枚刃 CBN-LRF φ0.3 × CR0.05 × EL0.5

Pocket Size
10 × 4 × 0.2 mm
Coolant: Oil mist
a_p：0.005 mm
a_e ：0.08 mm

回転速度（min^-1）	60,000	30,000	30,000
送り速度（mm/min）	950	950	475
加工時間	26 min / Pocket	26 min / Pocket	50 min / Pocket

小径においても従来CBN エンドミルを超える高速加工を実現！
φ0.3 は30,000 回転のマシニングセンタでも使用可能、回転・送り速度は同じ比率で下げることを推奨

外形図

シャンクテーパ角は目安です。
ワークとの干渉が心配な場合は必ず実測して確認してください。
シャンク部とワークの接触にご注意ください。

※寸法についてはデジタルカタログを参照ください。

推奨切削条件

推奨切削条件表

被削材				調質鋼 / 焼入れ鋼 STAVAX （～52HRC）				焼入れ鋼 SKD11 （～62HRC）				焼入れ鋼 HAP10 / HAP72 （～70HRC）
型番	外径（mm）	コーナ半径（mm）	有効長（mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）
4001-002002	0.1	R0.02	0.2	60,000	360	0.002	0.02	55,000	280	0.002	0.015	50,000	200	0.002	0.01
4001-002003			0.3	60,000	360	0.002	0.02	55,000	280	0.002	0.015	50,000	200	0.002	0.01
4001-002005			0.5	60,000	360	0.002	0.02	55,000	280	0.002	0.015	50,000	200	0.002	0.01
40015-002X2	0.15	R0.02	0.2	60,000	480	0.003	0.03	55,000	340	0.003	0.025	50,000	250	0.002	0.015
40015-002X3			0.3	60,000	480	0.003	0.03	55,000	340	0.003	0.025	50,000	250	0.002	0.015
40015-002X5			0.5	60,000	480	0.003	0.03	55,000	340	0.003	0.025	50,000	250	0.002	0.015
4002-002005	0.2	R0.02	0.5	60,000	560	0.003	0.04	55,000	430	0.003	0.03	50,000	300	0.003	0.02
4002-002X75			0.75	60,000	560	0.003	0.04	55,000	430	0.003	0.03	50,000	300	0.003	0.02
4002-002010			1	60,000	560	0.003	0.04	55,000	430	0.003	0.03	50,000	300	0.003	0.02
4002-005005		R0.05	0.5	60,000	700	0.003	0.04	55,000	550	0.003	0.03	50,000	410	0.003	0.02
4002-005X75			0.75	60,000	700	0.003	0.04	55,000	550	0.003	0.03	50,000	410	0.003	0.02
4002-005010			1	60,000	700	0.003	0.04	55,000	550	0.003	0.03	50,000	410	0.003	0.02
4003-002X75	0.3	R0.02	0.75	60,000	750	0.003	0.08	55,000	580	0.003	0.06	50,000	400	0.003	0.03
4003-002010		R0.02	1	60,000	750	0.003	0.08	55,000	580	0.003	0.06	50,000	400	0.003	0.03
4003-005005		R0.05	0.5	60,000	950	0.005	0.08	55,000	750	0.005	0.06	50,000	550	0.004	0.03
4004-002015	0.4	R0.02	1.5	55,000	850	0.005	0.1	53,000	700	0.005	0.08	50,000	550	0.004	0.05
4004-003005		R0.03	0.5	55,000	1,000	0.006	0.1	53,000	800	0.006	0.08	50,000	600	0.004	0.05
4004-005005		R0.05	0.5	55,000	1,200	0.01	0.1	53,000	1,000	0.01	0.08	50,000	730	0.007	0.05
4004-005015		R0.05	1.5	55,000	1,200	0.01	0.1	53,000	1,000	0.01	0.08	50,000	730	0.007	0.05
4004-010005		R0.1	0.5	55,000	1,500	0.01	0.1	53,000	1,300	0.01	0.08	50,000	1,000	0.008	0.05
4004-010010		R0.1	1	55,000	1,500	0.01	0.1	53,000	1,300	0.01	0.08	50,000	1,000	0.008	0.05
4005-002010	0.5	R0.02	1	50,000	950	0.005	0.15	50,000	900	0.005	0.12	50,000	700	0.005	0.08
4005-005005		R0.05	0.5	50,000	1,500	0.01	0.15	50,000	1,300	0.01	0.12	50,000	1,000	0.01	0.08
4005-005010			1	50,000	1,500	0.01	0.15	50,000	1,300	0.01	0.12	50,000	1,000	0.01	0.08
4005-005015			1.5	50,000	1,500	0.01	0.15	50,000	1,300	0.01	0.12	50,000	1,000	0.01	0.08
4005-010005		R0.1	0.5	50,000	1,900	0.02	0.15	50,000	1,700	0.02	0.12	50,000	1,400	0.01	0.08
4005-010015		R0.1	1.5	50,000	1,900	0.02	0.15	50,000	1,700	0.02	0.12	50,000	1,400	0.01	0.08
4005-015005		R0.15	0.5	50,000	2,200	0.03	0.15	50,000	2,000	0.03	0.12	50,000	1,800	0.01	0.08
4005-015015		R0.15	1.5	50,000	2,200	0.03	0.15	50,000	2,000	0.03	0.12	50,000	1,800	0.01	0.08
4006-005005	0.6	R0.05	0.5	50,000	1,700	0.01	0.2	50,000	1,500	0.01	0.15	50,000	1,200	0.01	0.1
4006-010005		R0.1	0.5	50,000	2,300	0.02	0.2	50,000	2,000	0.02	0.15	50,000	1,700	0.012	0.1
4006-010010		R0.1	1	50,000	2,300	0.02	0.2	50,000	2,000	0.02	0.15	50,000	1,700	0.012	0.1
4008-005010	0.8	R0.05	1	45,000	1,800	0.01	0.28	44,000	1,600	0.01	0.21	42,000	1,300	0.01	0.13
4008-010010		R0.1	1	45,000	2,400	0.02	0.28	44,000	2,000	0.02	0.21	42,000	1,600	0.015	0.13
4008-010020			2	45,000	2,400	0.02	0.28	44,000	2,000	0.02	0.21	42,000	1,600	0.015	0.13
4008-010050			5	45,000	1,700	0.02	0.14	44,000	1,400	0.02	0.11	42,000	1,100	0.015	0.07
4008-020010		R0.2	1	45,000	2,400	0.04	0.28	44,000	2,100	0.04	0.21	42,000	1,800	0.015	0.13
4010-002010	1	R0.02	1	40,000	1,300	0.006	0.35	37,000	1,100	0.006	0.3	34,000	900	0.005	0.2
4010-002030		R0.02	3	40,000	1,300	0.006	0.35	37,000	1,100	0.006	0.3	34,000	900	0.005	0.2
4010-005010		R0.05	1	40,000	1,900	0.015	0.35	37,000	1,600	0.015	0.3	34,000	1,200	0.01	0.2
4010-005020		R0.05	2	40,000	1,900	0.015	0.35	37,000	1,600	0.015	0.3	34,000	1,200	0.01	0.2
4010-010010		R0.1	1	40,000	2,600	0.03	0.35	37,000	2,000	0.03	0.3	34,000	1,400	0.015	0.2
4010-010020			2	40,000	2,600	0.03	0.35	37,000	2,000	0.03	0.3	34,000	1,400	0.015	0.2
4010-010030			3	40,000	2,600	0.03	0.35	37,000	2,000	0.03	0.3	34,000	1,400	0.015	0.2
4010-020020		R0.2	2	40,000	2,600	0.05	0.35	37,000	2,200	0.05	0.3	34,000	1,800	0.015	0.2
4015-002030	1.5	R0.02	3	30,000	1,500	0.01	0.55	27,000	1,300	0.01	0.5	23,000	1,100	0.005	0.3
4015-010030		R0.1	3	30,000	3,000	0.05	0.55	27,000	2,200	0.05	0.5	23,000	1,400	0.02	0.3
4015-030030		R0.3	3	30,000	3,000	0.07	0.55	27,000	2,400	0.07	0.5	23,000	1,700	0.02	0.3
4015-050030		R0.5	3	30,000	3,000	0.1	0.45	27,000	2,500	0.1	0.4	23,000	2,000	0.02	0.3

被削材				調質鋼 / 焼入れ鋼 STAVAX （～52HRC）				焼入れ鋼 SKD11 （～62HRC）				焼入れ鋼 HAP10 / HAP72 （～70HRC）
型番	外径（mm）	コーナ半径（mm）	有効長（mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）	回転速度（min^-1）	送り速度（mm/min）	a_p （mm）	a_e （mm）
4020-002040	2	R0.02	4	28,000	1,700	0.01	0.7	23,000	1,500	0.01	0.6	18,000	1,200	0.005	0.4
4020-002060			6	28,000	1,700	0.01	0.7	23,000	1,500	0.01	0.6	18,000	1,200	0.005	0.4
4020-002100			10	28,000	1,700	0.01	0.7	23,000	1,500	0.01	0.6	18,000	1,200	0.005	0.4
4020-005060		R0.05	6	28,000	2,500	0.025	0.7	23,000	1,900	0.025	0.6	18,000	1,300	0.015	0.4
4020-005100		R0.05	10	28,000	2,500	0.025	0.7	23,000	1,900	0.025	0.6	18,000	1,300	0.015	0.4
4020-010040		R0.1	4	28,000	3,300	0.05	0.7	23,000	2,400	0.05	0.6	18,000	1,500	0.03	0.4
4020-010060			6	28,000	3,300	0.05	0.7	23,000	2,400	0.05	0.6	18,000	1,500	0.03	0.4
4020-010100			10	28,000	3,300	0.05	0.7	23,000	2,400	0.05	0.6	18,000	1,500	0.03	0.4
4020-020040		R0.2	4	28,000	3,300	0.07	0.7	23,000	2,500	0.07	0.6	18,000	1,600	0.03	0.4
4020-020060			6	28,000	3,300	0.07	0.7	23,000	2,500	0.07	0.6	18,000	1,600	0.03	0.4
4020-020100			10	28,000	3,300	0.07	0.7	23,000	2,500	0.07	0.6	18,000	1,600	0.03	0.4
4020-050060		R0.5	6	28,000	3,300	0.1	0.7	23,000	2,600	0.1	0.6	18,000	1,800	0.03	0.4
4020-050100		R0.5	10	28,000	3,300	0.1	0.7	23,000	2,600	0.1	0.6	18,000	1,800	0.03	0.4
4030-005060	3	R0.05	6	23,000	3,000	0.025	1.1	18,000	2,200	0.025	0.9	13,000	1,300	0.015	0.6
4030-005100			10	23,000	3,000	0.025	1.1	18,000	2,200	0.025	0.9	13,000	1,300	0.015	0.6
4030-005150			15	23,000	2,100	0.02	1.1	18,000	1,700	0.02	0.9	13,000	1,200	0.01	0.6
4030-010060		R0.1	6	23,000	3,700	0.05	1.1	19,000	2,600	0.05	0.9	15,000	1,500	0.03	0.6
4030-010100			10	23,000	3,700	0.05	1.1	19,000	2,600	0.05	0.9	15,000	1,500	0.03	0.6
4030-010150			15	23,000	2,600	0.03	1.1	19,000	1,900	0.03	0.9	15,000	1,200	0.02	0.6
4030-020060		R0.2	6	23,000	3,700	0.07	1.1	20,000	2,700	0.07	0.9	16,000	1,600	0.03	0.6
4030-020100			10	23,000	3,700	0.07	1.1	20,000	2,700	0.07	0.9	16,000	1,600	0.03	0.6
4030-020150			15	23,000	2,600	0.03	1.1	20,000	1,900	0.03	0.9	16,000	1,200	0.02	0.6

切削条件時の注意

機械の回転速度が足りない場合は、回転速度と送り速度を同じ比率で下げてください。
工具損傷を抑えるため、オイルミストを推奨致します。

CBN-LRF4000 4枚刃ロングネックラジアスエンドミル切削条件時の注意

適用被削材

対応被削材表（★●○の順に推奨）

被削材
炭素鋼 S45C S55C	合金鋼 SK / SCM SUS	プリハードン鋼 NAK HPM	焼入れ鋼					鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
炭素鋼 S45C S55C	合金鋼 SK / SCM SUS	プリハードン鋼 NAK HPM	～50 HRC	～55 HRC	～60 HRC	～65 HRC	～70 HRC	鋳鉄	アルミ合金	グラファイト	銅	樹脂	ガラス入り樹脂	チタン合金	超耐熱合金	超硬合金	硬脆材
		○	●	●	●	●	●

選定サポート情報

形状別紹介

豊富な工具バリエーション！

ボール、ラジアスともに2つのタイプを用意！
SFシリーズは光沢がある加工面が得られます。

高精度加工が可能！

業界最先端の高精度。
ラベルに工具実測値を記載、高精度加工にお役立てください。

注意・禁止事項

エンドミル取扱上の注意

エンドミルをご使用いただく際には、切削条件の不適合､切りくずの巻き付きや堆積､工具の摩耗などにより発熱や発火､加工物の損傷など重大な事故を招くことがありますので、十分ご注意ください。超硬エンドミルは鋭利な刃物ですから、取扱に際しては十分ご注意ください。

切刃に直接触れると怪我をすることがありますので、ケースから抜き取る際は十分ご注意ください。
エンドミルを落とした場合、飛散した刃先で怪我をすることがありますので、取扱にご注意ください。
工具への衝撃的負荷や工具損傷により切削抵抗が急増し、工具が飛散することがありますので、安全カバーや保護めがね等の保護具をご使用ください。
切削条件表は切削条件の目安を示すものです。実際の加工では被削材の材種、加工形状、機械剛性、主軸などの加工環境により、加工条件の最適化が必要となる場合があります。
振れの小さい剛性の高い機械をご使用ください。小径工具（φ1以下）においては振れ管理値：5μm以下を推奨致します。
発火性の高い切削油の使用は避けてください。

エンドミル再研磨時の注意

超硬合金の研磨塵が目に入らないよう必ず保護めがねを着用してください。研磨塵を吸い込まないよう必ずマスクを着用してください。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

刃径公差

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.1	0.04	0.02	0.2	4	-0.005～0mm	0.09	0.22	0.23	0.25	0.26	0.28	1個
0.1	0.04	0.02	0.3	4	-0.005～0mm	0.09	0.33	0.34	0.36	0.37	0.40	1個
0.1	0.04	0.02	0.5	4	-0.005～0mm	0.09	0.54	0.56	0.58	0.6	0.65	1個
0.2	0.08	0.02	0.75	4	-0.005～0mm	0.19	0.80	0.82	0.86	0.89	0.96	1個
0.2	0.08	0.05	0.75	4	-0.005～0mm	0.19	0.79	0.82	0.85	0.88	0.96	1個
0.2	0.08	0.02	0.5	4	-0.005～0mm	0.19	0.54	0.56	0.58	0.6	0.65	1個
0.2	0.08	0.02	1	4	-0.005～0mm	0.19	1.05	1.09	1.13	1.18	1.27	1個
0.2	0.08	0.05	0.5	4	-0.005～0mm	0.19	0.53	0.55	0.57	0.6	0.65	1個
0.2	0.08	0.05	1	4	-0.005～0mm	0.19	1.05	1.09	1.13	1.17	1.27	1個
0.3	0.13	0.02	0.75	4	-0.005～0mm	0.28	0.83	0.86	0.89	0.92	1.00	1個
0.3	0.13	0.02	1	4	-0.005～0mm	0.28	1.08	1.12	1.17	1.21	1.31	1個
0.3	0.13	0.05	0.5	4	-0.005～0mm	0.28	0.57	0.59	0.61	0.63	0.68	1個
0.4	0.24	0.02	1.5	4	-0.005～0mm	0.38	1.54	1.59	1.65	1.71	1.86	1個
0.4	0.24	0.03	0.5	4	-0.005～0mm	0.38	0.51	0.53	0.55	0.57	0.62	1個
0.4	0.24	0.05	0.5	4	-0.005～0mm	0.38	0.51	0.53	0.55	0.57	0.62	1個
0.4	0.24	0.05	1.5	4	-0.005～0mm	0.38	1.54	1.59	1.65	1.71	1.85	1個
0.4	0.24	0.1	0.5	4	-0.005～0mm	0.38	0.51	0.53	0.54	0.56	0.61	1個
0.4	0.24	0.1	1	4	-0.005～0mm	0.38	1.03	1.06	1.1	1.14	1.23	1個
0.5	0.3	0.02	1	4	-0.005～0mm	0.48	1.03	1.07	1.11	1.15	1.25	1個
0.5	0.3	0.05	0.5	4	-0.005～0mm	0.48	0.51	0.53	0.55	0.57	0.62	1個
0.5	0.3	0.05	1	4	-0.005～0mm	0.48	1.03	1.07	1.1	1.15	1.24	1個
0.5	0.3	0.05	1.5	4	-0.005～0mm	0.48	1.54	1.59	1.65	1.71	1.85	1個
0.5	0.3	0.1	0.5	4	-0.005～0mm	0.48	0.51	0.53	0.54	0.56	0.61	1個
0.5	0.3	0.1	1.5	4	-0.005～0mm	0.48	1.53	1.59	1.64	1.7	1.84	1個
0.5	0.3	0.15	0.5	4	-0.005～0mm	0.48	0.51	0.52	0.54	0.56	0.59	1個
0.5	0.3	0.15	1.5	4	-0.005～0mm	0.48	1.53	1.58	1.64	1.69	1.83	1個
0.6	0.3	0.05	0.5	4	-0.005～0mm	0.58	0.51	0.53	0.55	0.57	0.62	1個
0.6	0.3	0.1	0.5	4	-0.005～0mm	0.58	0.51	0.53	0.54	0.56	0.61	1個
0.6	0.3	0.1	1	4	-0.005～0mm	0.58	1.03	1.06	1.1	1.14	1.23	1個
0.8	0.56	0.05	1	4	-0.005～0mm	0.78	1.03	1.07	1.1	1.15	1.24	1個
0.8	0.56	0.1	1	4	-0.005～0mm	0.78	1.03	1.06	1.1	1.14	1.23	1個
0.8	0.56	0.1	2	4	-0.005～0mm	0.78	2.05	2.12	2.2	2.28	2.46	1個
0.8	0.56	0.1	5	4	-0.005～0mm	0.78	5.15	5.33	5.52	5.73	6.19	1個
0.8	0.56	0.2	1	4	-0.005～0mm	0.78	1.02	1.05	1.09	1.12	1.2	1個
0.15	0.06	0.02	0.2	4	-0.005～0mm	0.14	0.22	0.23	0.25	0.26	0.28	1個
0.15	0.06	0.02	0.3	4	-0.005～0mm	0.14	0.33	0.34	0.36	0.37	0.40	1個
0.15	0.06	0.02	0.5	4	-0.005～0mm	0.14	0.54	0.56	0.58	0.6	0.65	1個
1	0.7	0.02	1	4	-0.005～0mm	0.98	1.03	1.07	1.11	1.15	1.25	1個
1	0.7	0.02	3	4	-0.005～0mm	0.98	3.1	3.21	3.33	3.45	3.73	1個
1	0.7	0.05	1	4	-0.005～0mm	0.98	1.03	1.07	1.11	1.15	1.24	1個
1	0.7	0.05	2	4	-0.005～0mm	0.98	2.06	2.14	2.21	2.3	2.48	1個
1	0.7	0.1	1	4	-0.005～0mm	0.98	1.03	1.06	1.1	1.14	1.23	1個
1	0.7	0.1	2	4	-0.005～0mm	0.98	2.06	2.13	2.21	2.29	2.47	1個
1	0.7	0.1	3	4	-0.005～0mm	0.98	3.1	3.2	3.32	3.44	3.72	1個
1	0.7	0.2	2	4	-0.005～0mm	0.98	2.06	2.13	2.2	2.28	2.45	1個
1.5	1	0.02	3	4	-0.007～0mm	1.46	3.13	3.24	3.36	3.49	3.78	1個
1.5	1	0.1	3	4	-0.007～0mm	1.46	3.13	3.24	3.35	3.48	3.76	1個
1.5	1	0.3	3	4	-0.007～0mm	1.46	3.12	3.23	3.33	3.45	3.71	1個
1.5	1	0.5	3	4	-0.007～0mm	1.46	3.12	3.21	3.31	3.42	3.66	1個
2	1.2	0.02	4	4	-0.007～0mm	1.97	4.15	4.29	4.45	4.62	5	1個
2	1.2	0.02	6	4	-0.007～0mm	1.97	6.22	6.43	6.67	6.92	7.48	1個
2	1.2	0.02	10	4	-0.007～0mm	1.97	10.35	10.71	11.1	11.52	12.46	1個
2	1.2	0.05	6	4	-0.007～0mm	1.97	6.21	6.43	6.66	6.91	7.48	1個
2	1.2	0.05	10	4	-0.007～0mm	1.97	10.35	10.71	11.1	11.51	12.45	1個
2	1.2	0.1	4	4	-0.007～0mm	1.97	4.15	4.29	4.44	4.61	4.98	1個
2	1.2	0.1	6	4	-0.007～0mm	1.97	6.21	6.43	6.66	6.91	7.46	1個
2	1.2	0.1	10	4	-0.007～0mm	1.97	10.35	10.71	11.09	11.51	12.44	1個
2	1.2	0.2	4	4	-0.007～0mm	1.97	4.14	4.28	4.43	4.59	4.95	1個
2	1.2	0.2	6	4	-0.007～0mm	1.97	6.21	6.42	6.65	6.89	7.44	1個
2	1.2	0.2	10	4	-0.007～0mm	1.97	10.34	10.7	11.08	11.49	12.41	1個

通常単価(税別) (税込単価)	通常出荷日

24,249円 ( 26,674円 )	2日目
24,619円 ( 27,081円 )	2日目
25,136円 ( 27,650円 )	2日目
19,970円 ( 21,967円 )	2日目
18,148円 ( 19,963円 )	2日目
19,715円 ( 21,687円 )	2日目
20,133円 ( 22,146円 )	2日目
17,892円 ( 19,681円 )	2日目
18,310円 ( 20,141円 )	2日目
19,970円 ( 21,967円 )	2日目
20,133円 ( 22,146円 )	2日目
17,892円 ( 19,681円 )	2日目
19,163円 ( 21,079円 )	2日目
16,915円 ( 18,607円 )	2日目
16,915円 ( 18,607円 )	2日目
17,033円 ( 18,736円 )	2日目
16,915円 ( 18,607円 )	2日目
17,033円 ( 18,736円 )	2日目
15,649円 ( 17,214円 )	2日目
13,953円 ( 15,348円 )	2日目
14,062円 ( 15,468円 )	2日目
14,225円 ( 15,648円 )	2日目
13,953円 ( 15,348円 )	2日目
14,225円 ( 15,648円 )	2日目
13,953円 ( 15,348円 )	2日目
14,225円 ( 15,648円 )	2日目
13,899円 ( 15,289円 )	2日目
13,899円 ( 15,289円 )	2日目
14,018円 ( 15,420円 )	2日目
14,136円 ( 15,550円 )	2日目
14,136円 ( 15,550円 )	2日目
14,136円 ( 15,550円 )	2日目
16,028円 ( 17,631円 )	2日目
14,136円 ( 15,550円 )	2日目
24,249円 ( 26,674円 )	2日目
24,619円 ( 27,081円 )	2日目
25,136円 ( 27,650円 )	2日目
14,442円 ( 15,886円 )	2日目
14,442円 ( 15,886円 )	2日目
13,022円 ( 14,324円 )	2日目
13,022円 ( 14,324円 )	2日目
13,022円 ( 14,324円 )	2日目
13,022円 ( 14,324円 )	2日目
13,022円 ( 14,324円 )	2日目
13,022円 ( 14,324円 )	2日目
17,013円 ( 18,714円 )	2日目
15,319円 ( 16,851円 )	2日目
15,319円 ( 16,851円 )	2日目
15,319円 ( 16,851円 )	2日目
17,560円 ( 19,316円 )	2日目
17,560円 ( 19,316円 )	2日目
19,049円 ( 20,954円 )	2日目
15,758円 ( 17,334円 )	2日目
17,152円 ( 18,867円 )	2日目
15,758円 ( 17,334円 )	2日目
15,758円 ( 17,334円 )	2日目
17,152円 ( 18,867円 )	2日目
15,758円 ( 17,334円 )	2日目
15,758円 ( 17,334円 )	2日目
17,152円 ( 18,867円 )	2日目

基本情報

基本情報

【特長】
・高能率加工に耐えうる4枚刃形状
・2枚刃と比べ、加工時間の大幅短縮が可能
・底刃から外周刃にかけて強ネガすくい角を実現。高硬度材の加工において損傷を抑制
・強ネガすくい角ながらも刃先は鋭利で抜群の切れ味を発揮

ご注意

シャンクテーパ角は目安です。ワークとの干渉が心配な場合は必ず実測して確認してください。シャンク部とワークの接触にご注意ください。

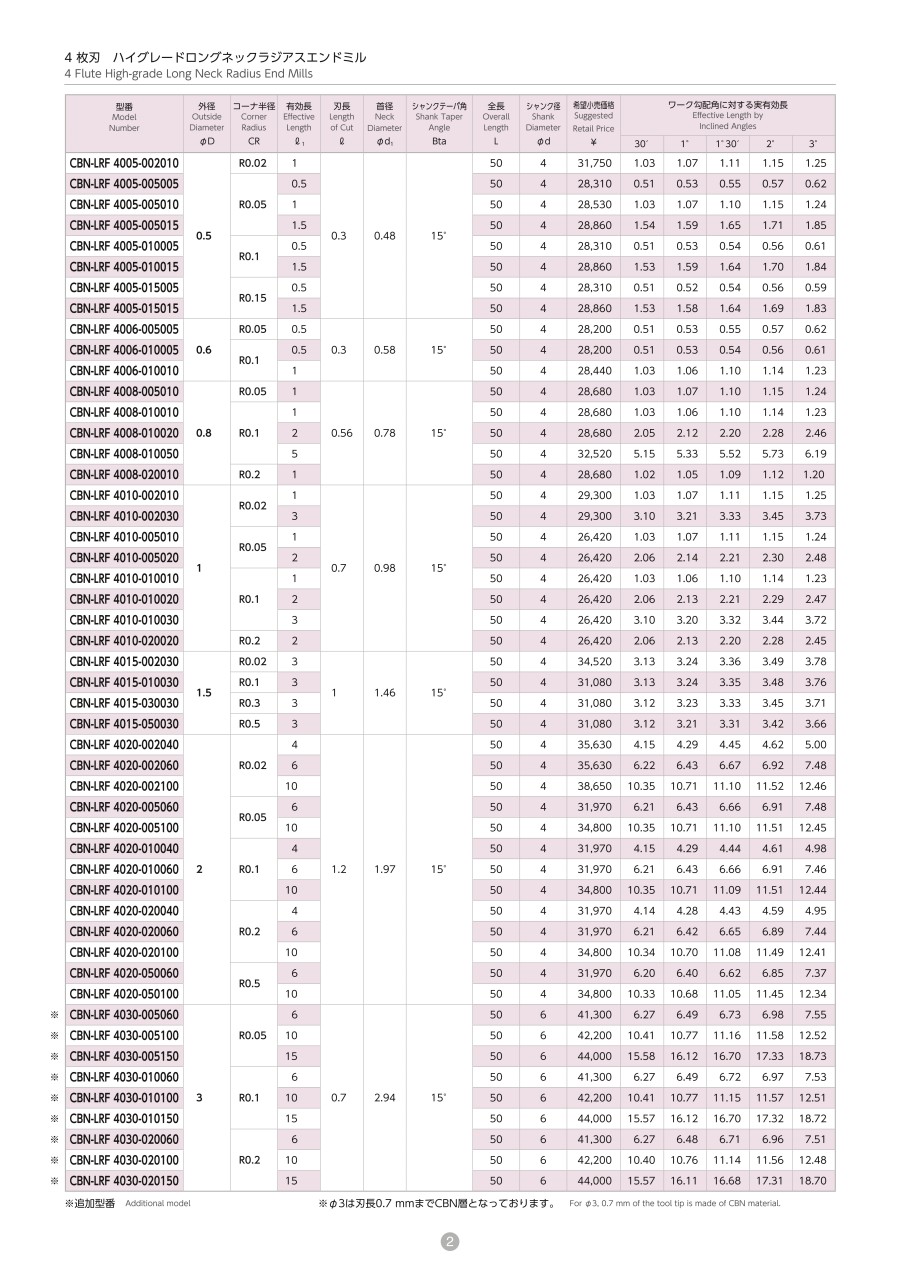

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

CBN-LRF4000 4枚刃ロングネックラジアスエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 CBN-LRF4000 4枚刃ロングネックラジアスエンドミル	CBN4枚刃ロングネックラジアスエンドミル SSR400	CBNロングネックラジアスエンドミル4枚刃 CLR400	CBNラジアスエンドミル4枚刃 CR400	CBN-LRF ハイグレード 2枚刃ロングネックラジアスエンドミル	CBNロングネックラジアスエンドミル2枚刃 CLR200
メーカー	ユニオンツール	日進工具	TOWA	TOWA	ユニオンツール	TOWA
通常価格	13,022円-	16,692円 -	11,900円 -	11,900円 -	10,646円 -	9,900円 -
通常出荷日	2日目	1日目	1日目	1日目	2日目〜	1日目
加工用途（加工形状）	側面	平面 / 溝	平面 / 側面 / R溝	平面 / 側面 / R溝	側面	平面 / 側面 / R溝
工具材質	CBN	CBN	CBN	CBN	CBN	CBN
被削材	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 銅
ねじれ角	ネジレなし	ネジレなし	ネジレなし	ネジレなし	ネジレなし	ネジレなし
コーティング	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート	ノンコート

よく一緒に購入される商品

日進工具
SSR200 CBNスーパースピードラジ…0
通常価格(税別) : 11,682円-
通常出荷日 : 在庫品1日目～
当日出荷可能
TOWA
CBNラジアスエンドミル4枚刃 CR40…0
通常価格(税別) : 11,900円-
通常出荷日 : 1日目
TOWA
CBNラジアスエンドミル2枚刃 CR20…0
通常価格(税別) : 9,900円-
通常出荷日 : 1日目
MOLDINO(モルディノ・…
エポックCBNスーパーラジアスエンドミル…0
通常価格(税別) : 13,307円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
CBNボールエンドミル 2枚刃4
通常価格(税別) : 9,760円-
通常出荷日 : 在庫品1日目～
当日出荷可能
