タンガロイ・TNMG-SDM・三角形・ネガ・穴有・旋削チップ

製品特長・仕様

AH6200 SERIES

新高汎用PVD被膜
厚膜チタンリッチコーティング

• 耐熱性に優れる厚膜チタンリッチコーティングを採用。
• クレータ摩耗を抑制。

高硬度チタン高含有ナノ積層膜
新開発のチタン高含有ナノ積層を外層膜として採用。硬度の高い微粒組織によって、優れた耐摩耗性と耐欠損性を両立し、安定した長寿命を実現。

専用超硬母材
AH6225
高い熱伝導率を持つ母材を採用。加工時に発生する切削熱を拡散させ、切れ刃近傍の温度上昇を抑制することで、耐欠損性を維持しつつ、耐塑性変形性を改善。優れた連続加工性能を発揮。
AH6235
高靭性母材を採用。断続加工時におけるさらなる安定性能を実現。

T6200 SERIES

T6215
優れた耐摩耗性を実現
高硬度外層

• 耐逃げ面摩耗性向上技術「高硬度外層」を採用。

高密着 Al₂O₃層

• 新開発のAl₂O₃層を採用。優れた層間密着性を有し、チッピングや剥離等の損傷を抑制。

厚膜コーティング

• 従来比1.3倍の厚膜CVDコーティング採用。
• 優れた耐摩耗性を有し、長寿命化を達成。

ステンレス鋼加工用チップブレーカ：SDMチップブレーカ

耐境界損傷性及び耐クレータ損傷性に優れる低抵抗型新チップブレーカ

代表的な境界損傷写真

SDMチップブレーカは、独自に設計された可変ランド構造と大きなすくい角により、優れた耐境界損傷性を有する新ブレーカです。
上記に示すような境界損傷で寿命となるような加工において抜群の性能を発揮します。

性能・試験情報

被削材 : SUS316
切削速度 : Vc = 150 m/min
送り : f = 0.3 mm/rev
切込み : ap = 2 mm
加工形態 : 端面連続加工
切削油 : 湿式

外形図

推奨切削条件

推奨切削条件表

適用被削材

選定サポート情報

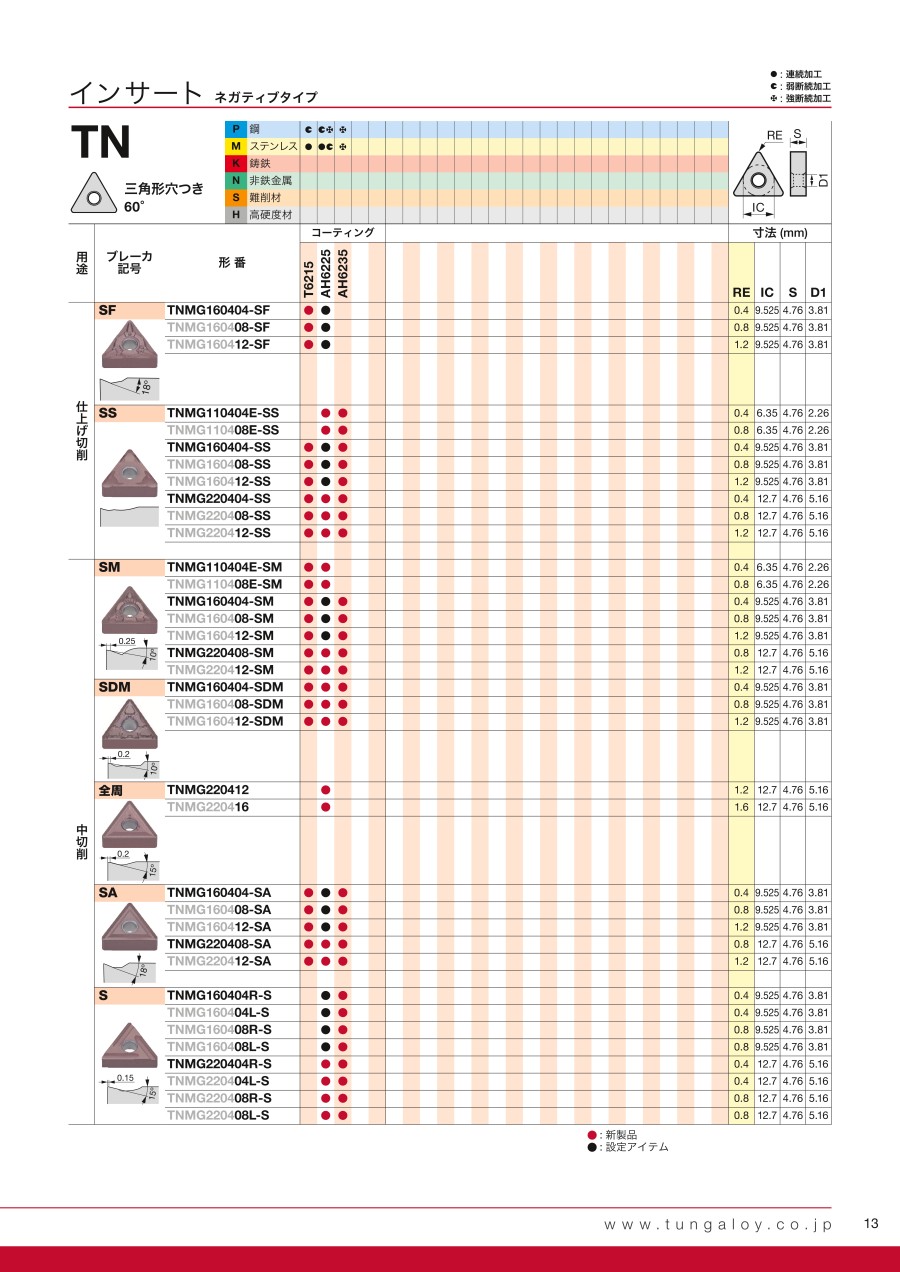

ネガティブタイプインサート

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
