SEC-ウェーブミル WSE型用インサート

製品特長・仕様

製品の基本仕様・特長

材種の特長

新PVDコーティング膜の特長

性能・試験情報

優れた切りくず制御

使用設備：5軸加工機 HSK100 被削材：Ti-6AI-4V
使用工具：WSE 16050RS05L（φ50 5枚刃）
インサート：XOMT160540PEER-E（ACS3000）

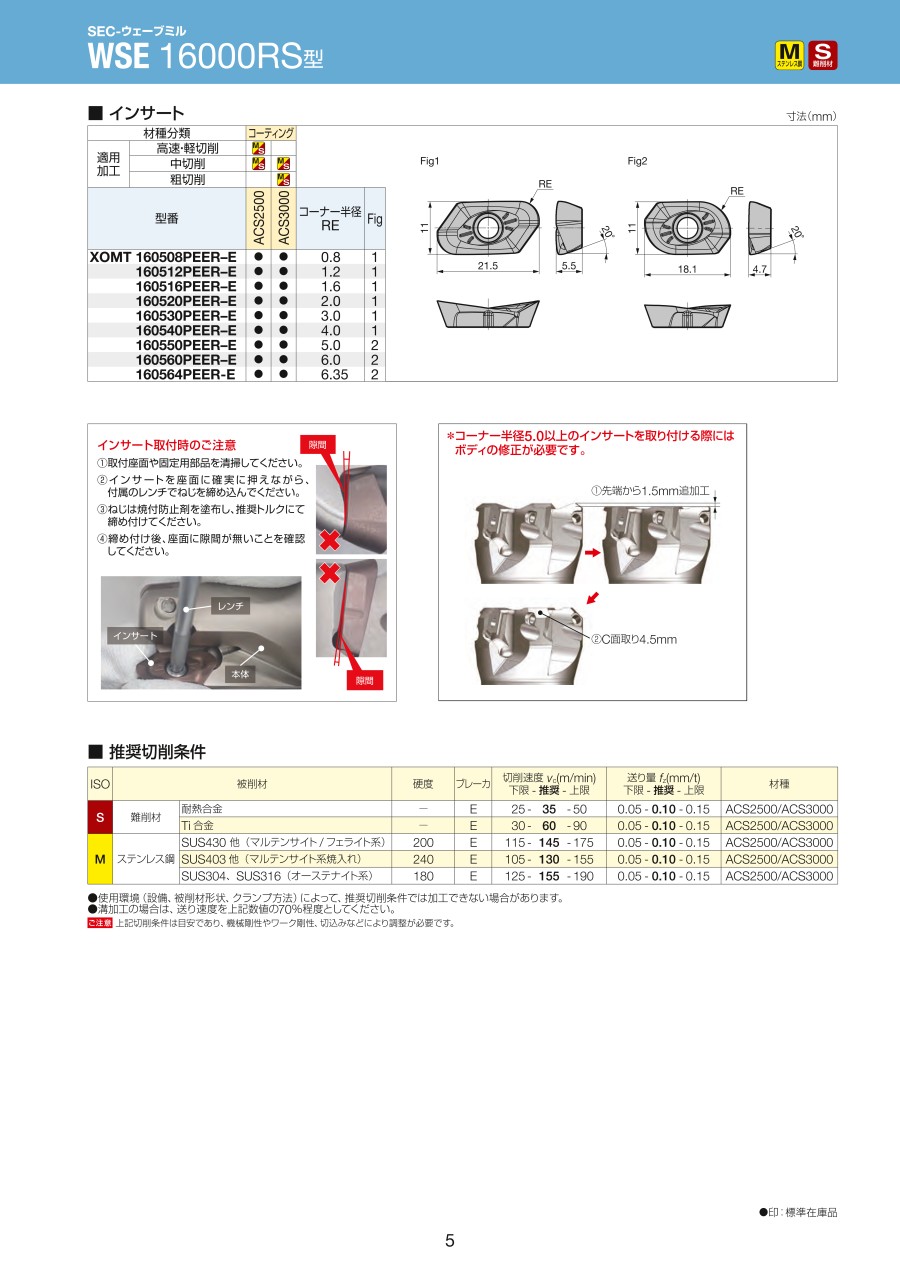

外形図

Fig1

Fig2

使用方法・使用事例

使用事例

チタン合金 Ti-6Al-4V 航空機部品		住友電工ハードメタル社品	他社品
	使用工具	WSE16050RS05L	片面2コーナー
	材種	ACS3000	-
	インサート	XOMT160540PEER-E	-
	刃径（mm）	50	50
	刃数	5	5
	vc（m/min）	50	50
	vf（mm/min）	191	191
	fz（mm/t）	0.12	0.12
	ap（mm）	4	4
	ae（mm）	10	10
	クーラント	Wet	Wet
	結果	刃先欠けにより不安定寿命であったが、WSE型は欠損を抑制し、他社品比2倍寿命を達成

チタン合金 Ti-6Al-4V 航空機部品		住友電工ハードメタル社品		他社品
	使用工具	WSE16050RS05L		片面2コーナー
	材種	ACS3000		-
	インサート	XOMT160540PEER-E		-
	刃径（mm）	50	50	50
	刃数	5	5	5
	vc（m/min）	75	50	75
	vf（mm/min）	287	287	287
	fz（mm/t）	0.12	0.18	0.12
	ap（mm）	10	10	10
	ae（mm）	25	25	25
	クーラント	Wet		Wet
	結果	他社品同切削条件で同等以上の工具寿命切削条件変更し、同能率で寿命2倍以上を達成

チタン合金 Ti-6Al-4V 航空機部品		住友電工ハードメタル社品	他社品
立形M/C BT50	使用工具	WSE16050RS05L	片面2コーナー
	材種	ACS3000	-
	インサート	XOMT160520PEER-E	-
	刃径（mm）	50	50
	刃数	5	5
	vc（m/min）	32	32
	vf（mm/min）	102	102
	fz（mm/t）	0.1	0.1
	ap（mm）	3～10	3～10
	ae（mm）	35～50	35～50
	クーラント	Wet	Wet
	結果	突発欠損を抑制し、安定寿命を実現

推奨切削条件

推奨切削条件表

切削条件時の注意

• 使用環境（設備、被削材形状、クランプ方法）によって、推奨切削条件では加工できない場合があります。
• 溝加工の場合は、送り速度を上記数値の70%程度としてください。

上記切削条件は目安であり、機械剛性やワーク剛性、切込みなどにより調整が必要です。

適用被削材

選定サポート情報

材種適用領域

チタン合金、耐熱合金、ステンレス鋼の加工に最適な新開発のACS2500/ACS3000を新発売！

注意・禁止事項

インサート取付時のご注意

（1）取付座面や固定用部品を清掃してください。
（2）インサートを座面に確実に押えながら、付属のレンチでねじを締め込んでください。
（3）ねじは焼付防止剤を塗布し、推奨トルクにて締め付けてください。
（4）締め付け後、座面に隙間が無いことを確認してください。

*コーナー半径5.0以上のインサートを取り付ける際にはボディの修正が必要です。
