オーエスジー

AE-TL-N　非鉄用DLC超硬ピンカドエンドミルロング形

カタログ |

数量スライド割引

通常単価(税別): 2,520円～10,336円

税込単価: 2,772円～11,370円

・DLC-SUPER HARDコーティング採用で耐溶着性や潤滑性が求められるア...

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り）
工具材質
超硬
被削材
アルミ / 銅 / 樹脂
ねじれ角
標準ネジレ(30～44°)
コーティング
非鉄用（DLC）
標準/追加工区分
メーカー標準品
刃数 (枚)
3
コーナー形状
ピンカド
焼きばめ対応
○
コーティング詳細
DLCコーティング
ねじれ角詳細 (°)
41°
刃径公差
0～-0.02

ご注意

画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

非鉄用DLC 超硬エンドミル AE-TS-N・AE-TL-N

非鉄加工に適した標準仕様

加工面品位 DLC-SUPER HARDコーティング

コーティング表面の平滑さにより、耐溶着性や潤滑性が求められるアルミニウム合金などの非鉄金属に抜群の威力を発揮します。また良好な切れ味を実現しバリを抑制することで優れた加工面品位を実現します。

新溝フォーム剛性と切りくず排出性を両立

心厚を大きくすることで剛性を高め、びびりを抑制します。
また、良好な切りくず排出性を実現する溝フォームを採用し、剛性と切りくず排出性を両立します。

AE-TS-N

従来品

矢印：切りくず排出イメージ

環境配慮 DLCコーティング採用で長寿命詳細はデジタルカタログP.46参照

工具の長寿命化は廃棄物の削減につながり省資源化に貢献します。
さらに再研磨・再コーティング、超硬リサイクルにより資源循環型の加工環境を実現します。

DLCコーティング採用で高い耐溶着性を発揮し、長寿命化を実現します。

使用工具	AE-TS-N φ10×30	他社ノンコート品 φ10 3刃
被削材	A7075
加工方法	溝切削
切削速度	300m/min （9,550min^-1）
送り速度	1,430mm/min（0.05mm/t）
切込深さ	a_p =10mm
切削油剤	エアブロー^※
使用機械	立形マシニングセンタ（BT40）

※ DLCコーティングの効果確認のためエアブローで試験を行っています。

直角コーナを削り出すピンカドタイプ

ピンカドタイプとは、ギャッシュ当てをしていない刃先仕様です。直角コーナの加工が可能です。
削り残しが許されないコーナ形状の加工に有効です。

ピンカドタイプ（-SP）

AE-TL-N　非鉄用DLC超硬ピンカドエンドミルロング形直角コーナを削り出すピンカドタイプ-2

スクエアタイプ

性能・試験情報

高精度良好な加工面品位

DLCコーティングと非鉄加工に適した刃先仕様による効果

良好な加工面品位を実現します。

使用工具	AE-TS-N スクエア φ20	従来品
被削材	A7075
加工方法	側面ステップ切削
切削速度	300m/min （4,750min^-1）
送り速度	700mm/min（0.05mm/t）^※
切込深さ	a_p =20mm×2回 a_e =6mm
切削油剤	水溶性切削油剤
使用機械	横形マシニングセンタ（BT50）

※切削試験のため送り速度を下げて加工しています。

良好な加工面

AE-TS-N スクエア

従来品

切削初期時点の側面粗さ

ラジアスタイプの効果

ラジアスタイプは底面の加工面品位向上に効果的です。

使用工具	AE-TS-N ラジアス φ6×18×R0.5	AE-TS-N スクエア φ6×18
被削材	A7075
加工方法	溝切削
切削速度	Vc=350m/min（18,568min^-1）
送り速度	Vf=2,785mm/min（0.05mm/t）
切込深さ	a_p = 6mm（1D）
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

切削初期時点の底面粗さ

外形図

Type1

Type2

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

AE-TS-N 切削条件基準表スクエア/ピンカド/ラジアスタイプ共通

溝切削

側面切削

突込み切削

突出し長さ変化による切削条件調整の目安（DC=φ6、φ8）

AE-TL-N 切削条件基準表 3D刃長スクエア/ピンカドタイプ共通

溝切削

側面切削

突込み切削

5D刃長

側面切削

切削条件時の注意

AE-TS-N 切削条件基準表スクエア/ピンカド/ラジアスタイプ共通

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. この切削条件表は、水溶性切削油剤を使用する場合のものです。
3. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
4. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
5. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し長さ変化による切削条件調整の目安」を参考に調整下さい
（突出し長さ変化による切削条件調整の目安（DC=φ6、φ8）表参照）。
6. 切りくずが絡む場合は、回転速度、送り速度を下げてご使用下さい。
7. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

AE-TL-N 切削条件基準表 3D刃長スクエア/ピンカドタイプ共通

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. この切削条件表は、水溶性切削油剤を使用する場合のものです。
3. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
4. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
5. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

5D刃長

選定サポート情報

加工形態

立ち壁加工に対応する非鉄用DLCエンドミル

■ AE-TS-N・AE-VTS-N

刃長1.5D
3Dまで対応

■ AE-TL-N

刃長3D・5D
最大5Dまで対応

■ PXAL

刃長1D
最大7Dまで対応

■ AE-VTFE-N^※

刃太タイプ・ロングシャンク形状
最大8Dまで対応

AE-TL-N　非鉄用DLC超硬ピンカドエンドミルロング形立ち壁加工に対応する非鉄用DLCエンドミルコマンド

※AE-VTFE-Nの外径φ22はL/D=7以下でご使用下さい。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

刃長/刃径（L/D）

ツールNo.

最小発注数量

3	9	6	55	3	8557440	1個
3	15	6	55	5	8557450	1個
4	12	6	55	3	8557441	1個
4	20	6	60	5	8557451	1個
5	15	6	55	3	8557442	1個
5	25	6	65	5	8557452	1個
6	18	6	60	3	8557443	1個
6	30	6	75	5	8557453	1個
8	24	8	70	3	8557444	1個
8	40	8	90	5	8557454	1個
10	30	10	75	3	8557445	1個
10	50	10	100	5	8557455	1個
12	36	12	80	3	8557446	1個
12	60	12	110	5	8557456	1個

通常単価(税別) (税込単価)	通常出荷日

2,520円 ( 2,772円 )	1日目
3,536円 ( 3,890円 )	1日目
2,920円 ( 3,212円 )	1日目
3,807円 ( 4,188円 )	1日目
2,920円 ( 3,212円 )	1日目
3,807円 ( 4,188円 )	1日目
3,335円 ( 3,669円 )	1日目
4,177円 ( 4,595円 )	1日目
4,823円 ( 5,305円 )	1日目
7,220円 ( 7,942円 )	1日目
6,431円 ( 7,074円 )	1日目
9,050円 ( 9,955円 )	1日目
8,184円 ( 9,002円 )	1日目
10,336円 ( 11,370円 )	1日目

詳細情報

基本情報

基本情報

・DLC-SUPER HARDコーティング採用で耐溶着性や潤滑性が求められるアルミ合金などの非鉄金属に抜群の威力を発揮します。
・標準仕様の3枚刃ロング形エンドミルです。
・3D・5D刃長があり加工深さに合わせて選定が可能です。

ご注意

画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。

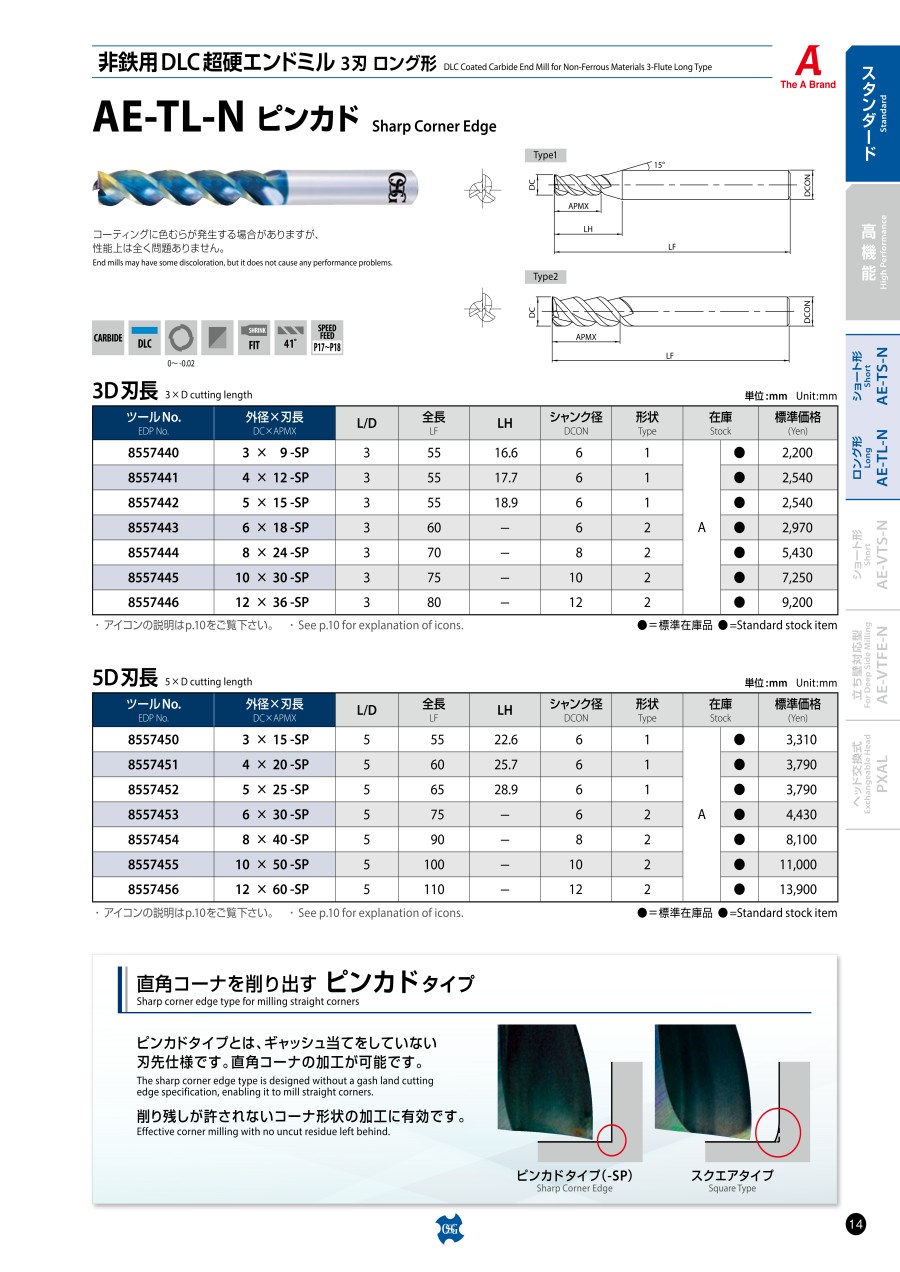

カタログ

カタログ (見開き版)
