MOLDINO(モルディノ・旧三菱日立ツール)

立壁仕上げ用8枚刃エンドミルスクエア

カタログ |

通常単価(税別): 9,574円～19,980円

税込単価: 10,531円～21,978円

通常出荷日：1日目

【特長】・立壁加工に特化した外周刃設計を採用・倒れが少なく狙い通りの加工を実現でき、再加工や修正工数を...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が19型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

立壁加工に特化した外周刃設計を採用。
倒れが少なく狙い通りの加工を実現でき、再加工や修正工数を低減します。

性能・試験情報

ER（S）8WB-ATH を使用することでゼロカットや補正などの修正を低減し加工の省人化を狙えます。

ER（S）8WB-ATHは大きなピックフィードで等高線加工が可能

立壁仕上げ用8枚刃エンドミルスクエア ER(S)8WB-ATH を使用することでゼロカットや補正などの修正を低減し加工の省人化を狙えます。-2

被削材：STAVAX（52HRC）機械：立型MC（HSK-A63）クーラント：エアーブロー突き出し量：60mm（L/D=5）

従来ロング刃長エンドミル

ES8WB-ATH

工具仕様：φ12・刃長 55mm・6枚刃
n =530min^-1（v_c =20m/min） v_f =93mm/min（f_z =0.03mm/t） a_p=50mm a_e=0.05mm

工具仕様：ES8WB1200LN-60-ATH（φ12・刃長12mm・8枚刃）
n =1,326min^-1（v_c =50m/min） v_f =636mm/min（f_z =0.06mm/t） a_p=6mm a_e=0.05mm

ER（S）8WB-ATHによる立壁仕上げ加工

従来ロング刃長エンドミルの立壁仕上げ加工

ソリューション

課題

短刃長で高剛性⇒たわみを抑制
接触ポイントが少ない工具設計⇒振動抑制

突き出し（刃長）が長い⇒たわみ発生
接触ポイントが多い⇒振動大

切削抵抗の比較

被削材：SKD61（48HRC）機械：立型 MC（BT40）クーラント：エアーブロー突き出し量：30mm（L/D=5）

ER（S）8WB-ATH

従来ロング刃長エンドミル

使用工具：ES8WB0600LN-30-ATH（φ6 刃長6mm 首下長30mm）
切削条件：
n =2650min^-1（v_c50m/min） v_f =636mm/min（f_z0.03mm/t） a_p3mm a_e0.1mm

使用工具：6枚刃ロング刃長（φ6 刃長25mm）
切削条件：
n=2650min^-1（v_c50m/min） v_f477mm/min（f_z0.03mm/t） a_p25mm a_e0.1mm

切削抵抗と振動の低減

切削抵抗が大きく振動が発生

切削抵抗と振動を低減する独自の設計により倒れの少ない狙い通りの加工が可能になります。

外形図

Aタイプ

Bタイプ

使用方法・使用事例

使用事例

プラスチック金型ブッシュ穴仕上げ加工事例

被削材：STAVAX（52HRC）  機械：立型MC（BT40）
クーラント：油性切削液  突き出し量：50mm（L/D=5）
使用工具：ES8WB1000LN-50-ATH（φ10）、従来ロング刃長エンドミル  穴径.：42mm  深さ：37mm

切削条件：

ES8WB-ATH
n=1,592min^-1（v_c=50m/min） v_f=318mm/min（f_z=0.025mm/t） a_p =5mm a_e =0.05mm

従来6枚刃ロング刃長エンドミル
n=600min^-1（v_c=19m/min） v_f=80mm/min（f_z=0.022mm/t） a_p =20mm a_e =0.05mm

※両工具ともに仕上げ加工は呼び径で加工

仕上げ加工時間の比較

立壁仕上げ用8枚刃エンドミルスクエアプラスチック金型　ブッシュ穴仕上げ加工事例-1

立壁仕上げ用8枚刃エンドミルスクエアプラスチック金型　ブッシュ穴仕上げ加工事例-2

ロング刃長エンドミルは倒れ量と寸法調整でトータル6回のゼロカットや補正が必要
ES8WB-ATHはゼロカット無しで倒れ量3μm以下を達成最終1回の寸法調整のみで完成

ピック方向表面粗さ Ra：0.216μm Rz：0.924μm

推奨切削条件

推奨切削条件表

立壁仕上げ

ロングシャンクタイプの切削条件補正値

切削条件時の注意

※ロングシャンクタイプ（φ7,9,11）の切削条件は工具突き出し量が5D（工具径×5倍）時の条件です。突き出し量を変更する場合は下記補正値を参考に条件を設定ください。

注意
（1）被削材、加工形状に合わせて、適切なクーラントを使用してください。
（2）できるだけ高剛性、高精度の機械をご使用ください。
（3）この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
（4）機械の回転数が足りない場合は、回転数と送り速度を同じ比率で下げてください。

適用被削材

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

シャンク径公差

首径

(mm)

図

最小発注数量

6	6	20	6	70	-0.015～0	h5	5.88	A	1個
6	6	30	6	80	-0.015～0	h5	5.88	A	1個
6	6	40	6	90	-0.015～0	h5	5.88	A	1個
6	6	50	6	100	-0.015～0	h5	5.88	A	1個
7	7	-	6	90	-0.02～0	h6	-	B	1個
8	8	30	8	75	-0.02～0	h5	7.84	A	1個
8	8	40	8	90	-0.02～0	h5	7.84	A	1個
8	8	50	8	100	-0.02～0	h5	7.84	A	1個
8	8	60	8	110	-0.02～0	h5	7.84	A	1個
9	9	-	8	100	-0.02～0	h6	-	B	1個
10	10	35	10	80	-0.02～0	h5	9.8	A	1個
10	10	50	10	100	-0.02～0	h5	9.8	A	1個
10	10	60	10	110	-0.02～0	h5	9.8	A	1個
10	10	80	10	130	-0.02～0	h5	9.8	A	1個
11	11	-	10	110	-0.02～0	h6	-	B	1個
12	12	40	12	90	-0.02～0	h5	11.8	A	1個
12	12	60	12	110	-0.02～0	h5	11.8	A	1個
12	12	80	12	130	-0.02～0	h5	11.8	A	1個
12	12	100	12	150	-0.02～0	h5	11.8	A	1個

通常単価(税別) (税込単価)	通常出荷日

9,574円 ( 10,531円 )	1日目
9,960円 ( 10,956円 )	1日目
10,354円 ( 11,389円 )	1日目
10,774円 ( 11,851円 )	1日目
14,391円 ( 15,830円 )	1日目
10,594円 ( 11,653円 )	1日目
11,228円 ( 12,351円 )	1日目
11,725円 ( 12,898円 )	1日目
12,540円 ( 13,794円 )	1日目
16,397円 ( 18,037円 )	1日目
12,582円 ( 13,840円 )	1日目
13,791円 ( 15,170円 )	1日目
14,674円 ( 16,141円 )	1日目
15,994円 ( 17,593円 )	1日目
19,594円 ( 21,553円 )	1日目
15,360円 ( 16,896円 )	1日目
17,022円 ( 18,724円 )	1日目
18,497円 ( 20,347円 )	1日目
19,980円 ( 21,978円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・立壁加工に特化した外周刃設計を採用
・倒れが少なく狙い通りの加工を実現でき、再加工や修正工数を低減します

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

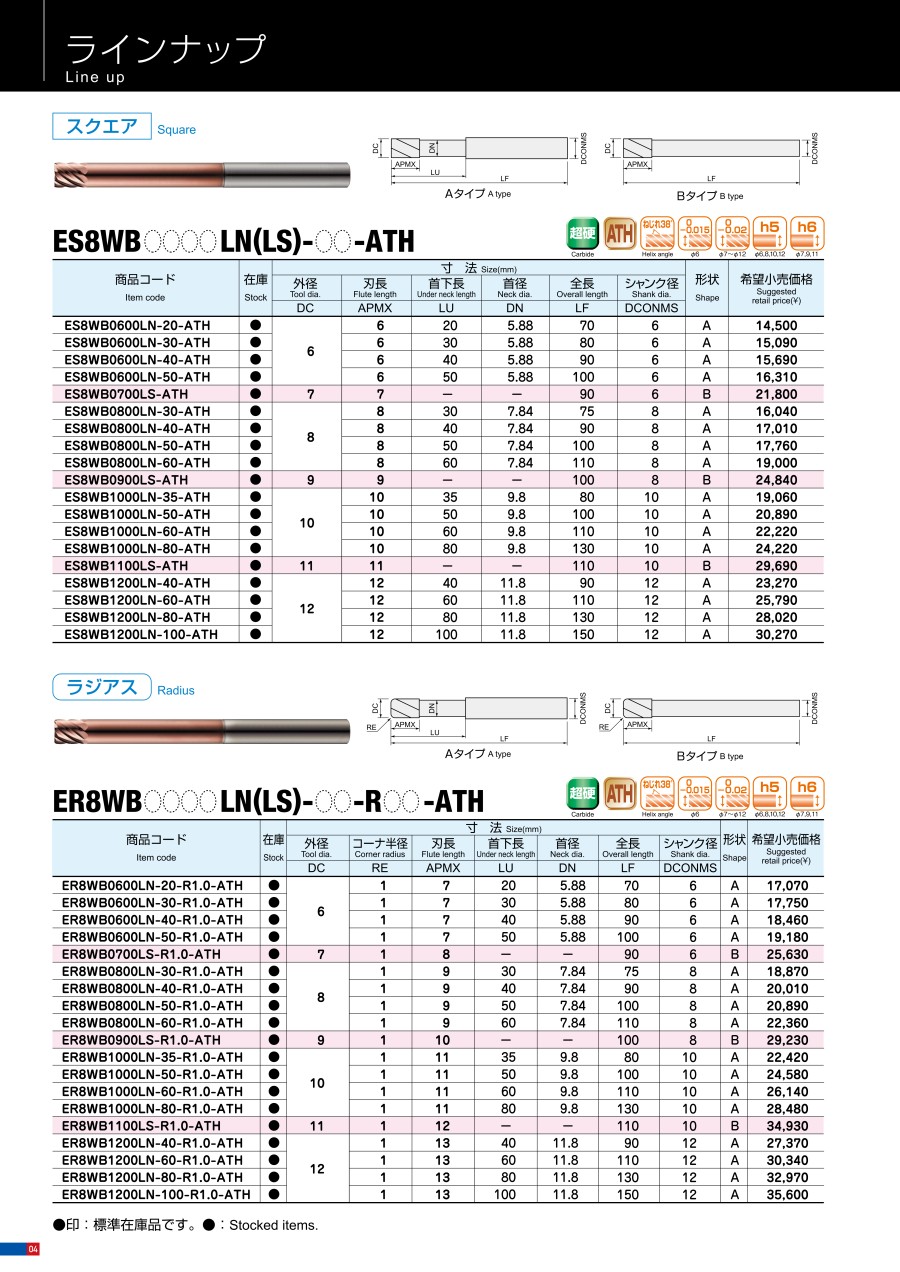

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ダイジェット
ワンカット70エンドミル SEHS形（スクエアタイプ・ショート刃長）
ダイジェット
ワンカット70エンドミル SEHH形（スクエアタイプ・レギュラ刃長）
オーエスジー
AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

立壁仕上げ用8枚刃エンドミルスクエアのレビュー
