住友電工ハードメタル

SEC-ウェーブミル WFXH 08000M/12000M型

カタログ |

通常単価(税別): 28,010円～36,504円

税込単価: 30,811円～40,154円

隅削り用に最適化されたインサート形状と高精度なボディで優れた加工品位を実現しま...

加工用途
平面 / 溝削り / 傾斜切り込み
仕上げ区分
荒～仕上げ加工
取付け方法
ねじ込み式
適応チップ材種
超硬コート / 超硬コートなし / サーメット
すくい角（半径方向）
-6°
すくい角（軸方向）
6°

ご注意

本体にインサートは組み込んでありません。
WFXH 08□□□はコーナー半径1.2のインサート装着時の数値になります。詳細はメーカーカタログのH149を参照ください。
WFXH 12□□□はコーナー半径1.6のインサート装着時の数値になります。詳細はメーカーカタログのH149を参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

SEC-ウェーブミルWFXH 型は、WFX 型シリーズ用インサートを使用し高送りでの粗加工と多彩なツーリングに対応する高能率・多機能カッタです。
（1）優れた切れ味により、安定した高能率加工を実現
（2）多彩な加工に対応（傾斜加工、ヘリカル加工）
（3）WFX 型シリーズ用の多様なインサートを使用可能
（4）様々な被削材に適用可能
様々な被削材に適用可能な汎用材種ACU2500 に加え新世代コーティング材種XCU2500/XCK2000 で広範な分野の加工に対応可能

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

上記推奨切削条件は、機械剛性やワーク剛性に応じて調整が必要です。
上記はBT50の工作機械を使用した場合の目安です。
上記推奨切削条件は、工具の突き出し長さがL/D = 3（工具径の3倍）以下を基準としています。
L/D = 3をこえ～5以下の場合は、上記推奨切削条件（a_p、 f_z）の70～80%を目安に設定してください。
L/D = 5をこえ～8以下の場合は、上記推奨切削条件（a_p、 f_z）の50～60%を目安に設定してください。

選定サポート情報

部品

型番リスト

表示件数

型番

WFXH08025M12Z2

WFXH08032M16Z3

WFXH12040M16Z3

被削材

刃径 D

(φ)

全長 (L)

(mm)

最大切り込み深さ (Ad)

(mm)

刃数

(枚)

取付けねじサイズ

取付部径

(mm)

有効長さ

(mm)

対応アーバ記号

最小発注数量

一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ合金 / Ti合金、耐熱合金 / 銅合金	11.5	56	1.5	2	M12	12.5	35	BBT30-M12-40	1個
一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / アルミ合金 / Ti合金、耐熱合金 / 銅合金	18.5	63	1.5	3	M16	17	40	BBT30-M16-35	1個
一般鋼、炭素鋼、合金鋼 / プレハードン鋼、調質鋼 / 高硬度鋼 / ステンレス鋼 / 鋳鉄 / Ti合金、耐熱合金	18.1	63	2.5	3	M16	17	40	BBT30-M16-35	1個

通常単価(税別) (税込単価)	通常出荷日

28,010円 ( 30,811円 )	1日目
32,643円 ( 35,907円 )	1日目
36,504円 ( 40,154円 )	1日目

詳細情報

基本情報

基本情報

隅削り用に最適化されたインサート形状と高精度なボディで優れた加工品位を実現します。

ご注意

本体にインサートは組み込んでありません。
WFXH 08□□□はコーナー半径1.2のインサート装着時の数値になります。詳細はメーカーカタログのH149を参照ください。
WFXH 12□□□はコーナー半径1.6のインサート装着時の数値になります。詳細はメーカーカタログのH149を参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

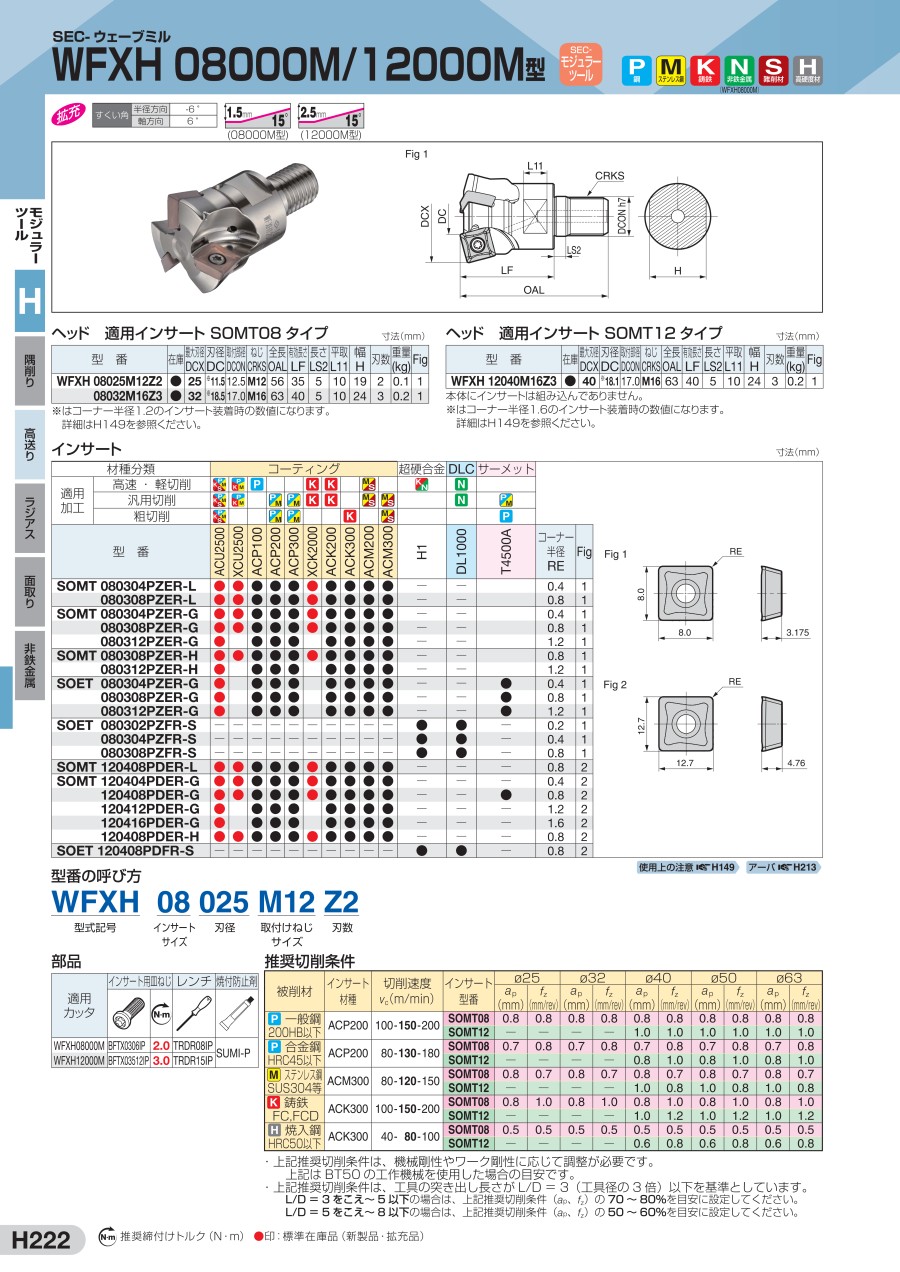

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
