測定用搬送パレット
- 通常単価(税別)
- 79,902円
- 税込単価
- 87,892円
【特長】・測定用バイス専用の搬送パレットです・最大10台までバイスを固定して搭...
詳細情報を確認する- 商品タイプ
- パーツ
- A (mm)
- 500
- B (mm)
- 500
- C (mm)
- 25
- D (mm)
- 30
- E (mm)
- 70
- F (mm)
- 35
- G (mm)
- 135
- H (mm)
- 235
- I (mm)
- 335
- J (mm)
- 435
- K (mm)
- 90
- L (mm)
- 340
- M (mm)
- M5×0.8
- O (mm)
- 50
- P
- 8
- Q
- 50
- R (mm)
- 50
- S (mm)
- 8
- T (mm)
- M8×1.25
- U (mm)
- 94
- 質量 (kg)
- 5.1
- 材質
- アルミ
- V (mm)
- 312
- W (mm)
- 54.5
- X (mm)
- 5
- Y (mm)
- 608
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
MVCP500の仕様・寸法情報
商品タイプ
パーツ
A(mm)
500
B(mm)
500
C(mm)
25
D(mm)
30
E(mm)
70
F(mm)
35
G(mm)
135
H(mm)
235
I(mm)
335
J(mm)
435
K(mm)
90
L(mm)
340
M(mm)
M5×0.8
O(mm)
50
P
8
Q
50
R(mm)
50
S(mm)
8
T(mm)
M8×1.25
U(mm)
94
質量(kg)
5.1
材質
アルミ
V(mm)
312
W(mm)
54.5
X(mm)
5
Y(mm)
608
-
-
商品情報
製品特長・仕様
- 測定用バイス専用の搬送用パレットです。
- 最大10台までバイスを固定して搭載ができます。
- 複数ワークを外段取りでクランプし、まとめて測定を行いたい際に最適です。

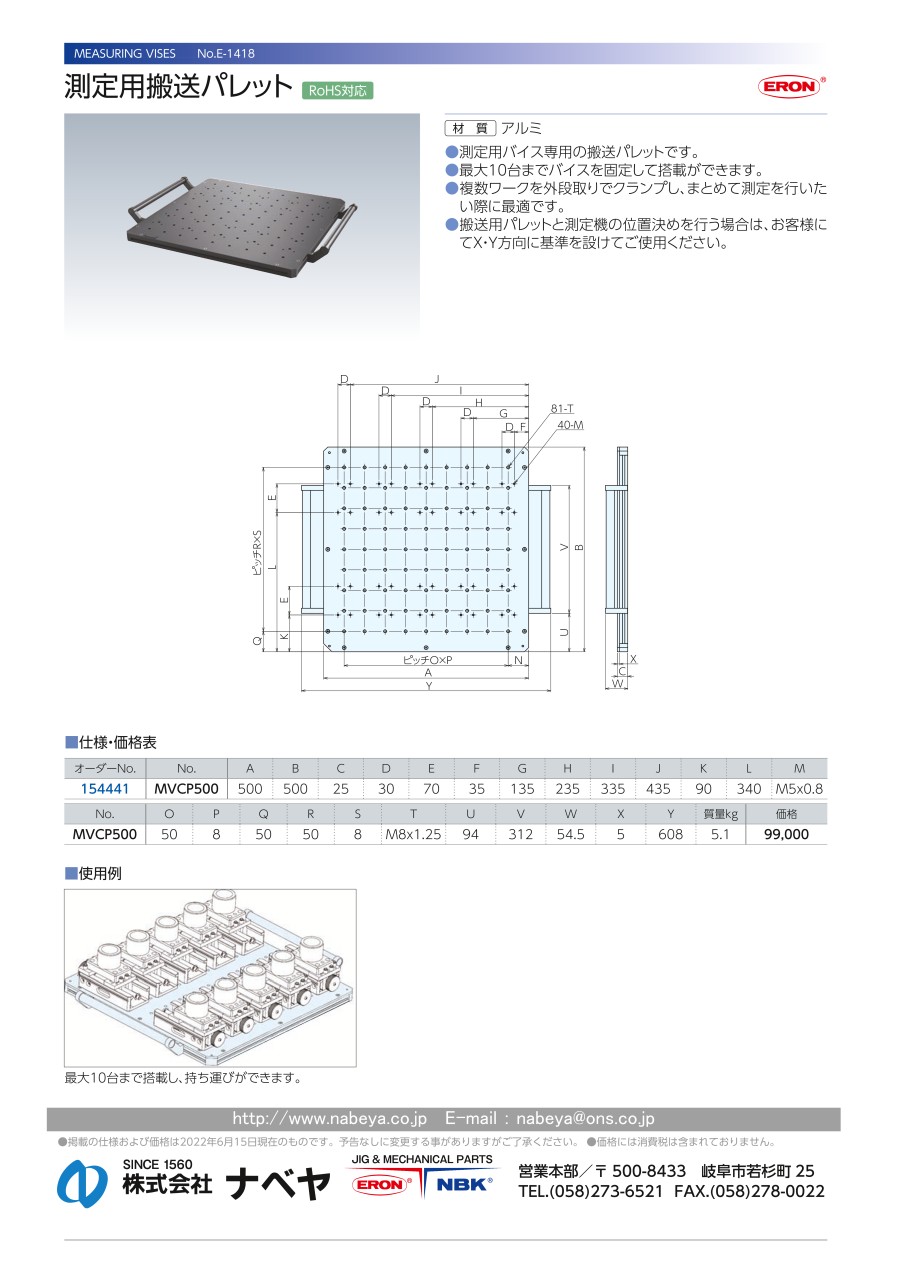

外形図
使用方法・使用事例
使用事例
最大10台まで搭載し、持ち運びができます。
注意・禁止事項
- 搬送用パレットと測定機の位置決めを行う場合は、お客様にてX・Y方向に基準を設けてご使用ください。
