CBNラジアスエンドミル4枚刃 CR400

CBNラジアスエンドミル4枚刃 CR400
通常単価(税別)
11,900円～32,870円
税込単価
13,090円～36,157円

【特長】・高精度で長寿命により超精密加工を実現・再研磨が最大8回可能、ランニン...

詳細情報を確認する
未確定：候補が45型番あります。
    数量：

    商品情報

    製品特徴・仕様

    TOWA社CBNおすすめポイント
    • ①超硬EMによる高硬度材仕上げ加工の代替
    • ②高品質×低価格
    • ③研磨工程の代替～鏡面仕上げまで～
    • ④電極・放電加工の代替

    ①高品質×低価格

    高品質
    TOWAは、半導体製造において主に樹脂によって半導体チップを保護する工程を担う半導体モールディング装置を製作する
    超精密金型の世界No.1メーカーです。
    自社で製造している金型はミクロン単位で、工具はラベルにより全数検査が可能となっています。
    他社CBNエンドミルでは品質が満足できないため、約20年前に自社製造を開始し、満を持して9年前に外販を開始しました。


    低価格
    ミスミ内他社比較において最安
    自社内消費も含めた多量生産により価格安を実現

    ＜例＞ラジアスエンドミル
       型式：CR200-0100-0100-0100（TOWA品）
       刃径：1mm
       首下：1mm
       コーナーボール半径：0.1mm
       刃数：2

    ②研磨工程の代替～鏡面仕上げまで～

    面粗さ0.03μmRa以下
    ミーリング加工によりラップレスを実現    		"ラッピングエンドミル"にて驚きの光沢感を
    • 材質：SKD-11改（HRC63）
    • 精度：形状幅・深さ2μm / 面粗さ0.03μmRa以下
    • 特徴：ミーリングによる鏡面加工
    		ラッピングラジアス
    凸形状加工
    材質：SKD11改（HRC63）
    		ラッピングボール
    半球形状加工
    材質：STAVAX（HRC55）



    お客様の声
    • 電子部品金型製造業のお客様
      以前は手磨きによる製品のばらつきや熟練技術の伝承などが問題でしたが、機械加工のみの加工にも関わらず製品の仕上がりの安定性が向上し、 技術伝承の問題軽減だけでなく生産原価削減を達成することができました。

    ③電極・放電加工の代替に最適



    お客様の声
    • 電子部品金型製造業のお客様
      電極の管理などが課題でしたが、電極製作や放電加工の時間を削減が出来てコストを削減することができました。直彫りでも電極加工以上の精度がでて安心しました。

    ④超硬EMによる高硬度材仕上げ加工の代替





    加工形状に合わせた特注CBNエンドミルにて高効率・高品質な加工が可能に

    点線部を境にTOWA CBNテーパーエンドミルと超硬ボールエンドミルにて加工
    • 1. 超硬製より優れた面粗度を実現
    • 2. 加工形状に合ったテーパーエンドミルによって、加工時間を短縮した圧倒的なコストパフォーマンス
      工具TOWA
      CBNテーパーエンドミル      		一般製品
      CBNボールエンドミル      		TOWA
      超硬ボールエンドミル
      加工方法テーパー工具溝加工等高線加工等高線加工
      側面から見たパス
      上面から見たパス1本のラインで溝加工
      		1形状ずつ、回りながら
      		1形状ずつ、回りながら
      加工時間25分（90%down）3h58min4h22min
      面粗度Ra0.117μmRa0.173μmRa0.382μm
      工具摩耗度0.5um1.3um5.2um
      工具コスト削減効果67%down22%up基準

      使用事例

      ライト金型
      CBN超硬
      ・材質：NAK80（HRC40）
      ・加工内容：ミーリング加工（TOWA社標準CBNボールEM）
      ・特徴：切れ味鋭い長時間仕上加工が可能
      高精度・高品位な面質を追求した受託加工
      お客様の声
      • 樹脂金型製造業のお客様
        弊社の加工ワークはHRC40程度と高硬度ではありませんが、仕上げ加工をCBNへ切り替えることで面粗度が原因の不良が減り助かりました。

      加工動画

      半導体金型加工
      使用工具：CBNラジアスエンドミル φ1 R0.1
      回転数：40,000～60,000
      送り：1,000～2,000mm/min
      Ap：0.02～0.05mm
      Ae：0.015～0.02mm
      LED加工
      ライドガイド　仕上げ加工

      推奨切削条件

      CBN切削条件表

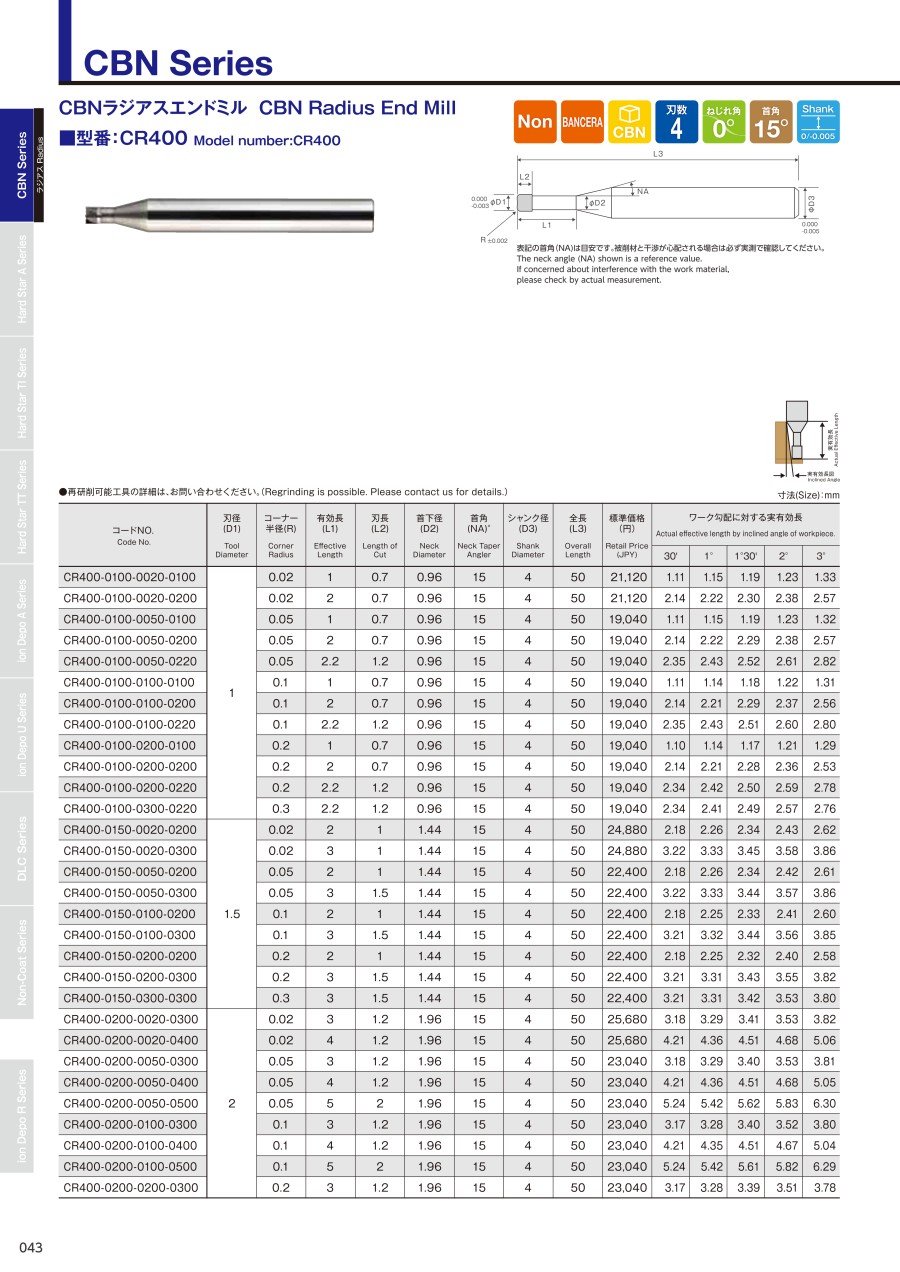

      ■型番：CR400

      型番リスト

      表示件数
    • 1
      • 型番
      CR400-0100-0020-0100
      CR400-0100-0020-0200
      CR400-0100-0050-0100
      CR400-0100-0050-0200
      CR400-0100-0050-0220
      CR400-0100-0100-0100
      CR400-0100-0100-0200
      CR400-0100-0100-0220
