CBNラジアスエンドミル3枚刃 CR300
- 通常単価(税別)
- 12,750円～16,350円
- 税込単価
- 14,025円～17,985円
【特長】・高精度で長寿命により超精密加工を実現・再研磨が最大8回可能、ランニングコストの削減は圧倒的
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特徴・仕様
- ①超硬EMによる高硬度材仕上げ加工の代替
- ②高品質×低価格
- ③研磨工程の代替～鏡面仕上げまで～
- ④電極・放電加工の代替
①高品質×低価格
TOWAは、半導体製造において主に樹脂によって半導体チップを保護する工程を担う半導体モールディング装置を製作する
超精密金型の世界No.1メーカーです。
自社で製造している金型はミクロン単位で、工具はラベルにより全数検査が可能となっています。
他社CBNエンドミルでは品質が満足できないため、約20年前に自社製造を開始し、満を持して9年前に外販を開始しました。
低価格
ミスミ内他社比較において最安
自社内消費も含めた多量生産により価格安を実現
＜例＞ラジアスエンドミル
型式：CR200-0100-0100-0100（TOWA品）
刃径：1mm
首下：1mm
コーナーボール半径：0.1mm
刃数：2
②研磨工程の代替～鏡面仕上げまで～
| 面粗さ0.03μmRa以下 ミーリング加工によりラップレスを実現 | "ラッピングエンドミル"にて驚きの光沢感を | |
| ラッピングラジアス 凸形状加工 材質：SKD11改（HRC63）  | ラッピングボール 半球形状加工 材質：STAVAX（HRC55）  |
お客様の声
- 電子部品金型製造業のお客様
以前は手磨きによる製品のばらつきや熟練技術の伝承などが問題でしたが、機械加工のみの加工にも関わらず製品の仕上がりの安定性が向上し、 技術伝承の問題軽減だけでなく生産原価削減を達成することができました。
③電極・放電加工の代替に最適
お客様の声
- 電子部品金型製造業のお客様
電極の管理などが課題でしたが、電極製作や放電加工の時間を削減が出来てコストを削減することができました。直彫りでも電極加工以上の精度がでて安心しました。
④超硬EMによる高硬度材仕上げ加工の代替
加工形状に合わせた特注CBNエンドミルにて高効率・高品質な加工が可能に | |||||||||||||||||||||||||||||||||
点線部を境にTOWA CBNテーパーエンドミルと超硬ボールエンドミルにて加工
|  | ||||||||||||||||||||||||||||||||
 |  | ||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||
使用事例
 | CBN | 超硬 |
 |  |
| ・ | 材質 | ： | NAK80（HRC40） |
| ・ | 加工内容 | ： | ミーリング加工（TOWA社標準CBNボールEM） |
| ・ | 特徴 | ： | 切れ味鋭い長時間仕上加工が可能 高精度・高品位な面質を追求した受託加工 |
- 樹脂金型製造業のお客様
弊社の加工ワークはHRC40程度と高硬度ではありませんが、仕上げ加工をCBNへ切り替えることで面粗度が原因の不良が減り助かりました。
加工動画
使用工具：CBNラジアスエンドミル φ1 R0.1
回転数：40,000～60,000
送り：1,000～2,000mm/min
Ap：0.02～0.05mm
Ae：0.015～0.02mm
推奨切削条件

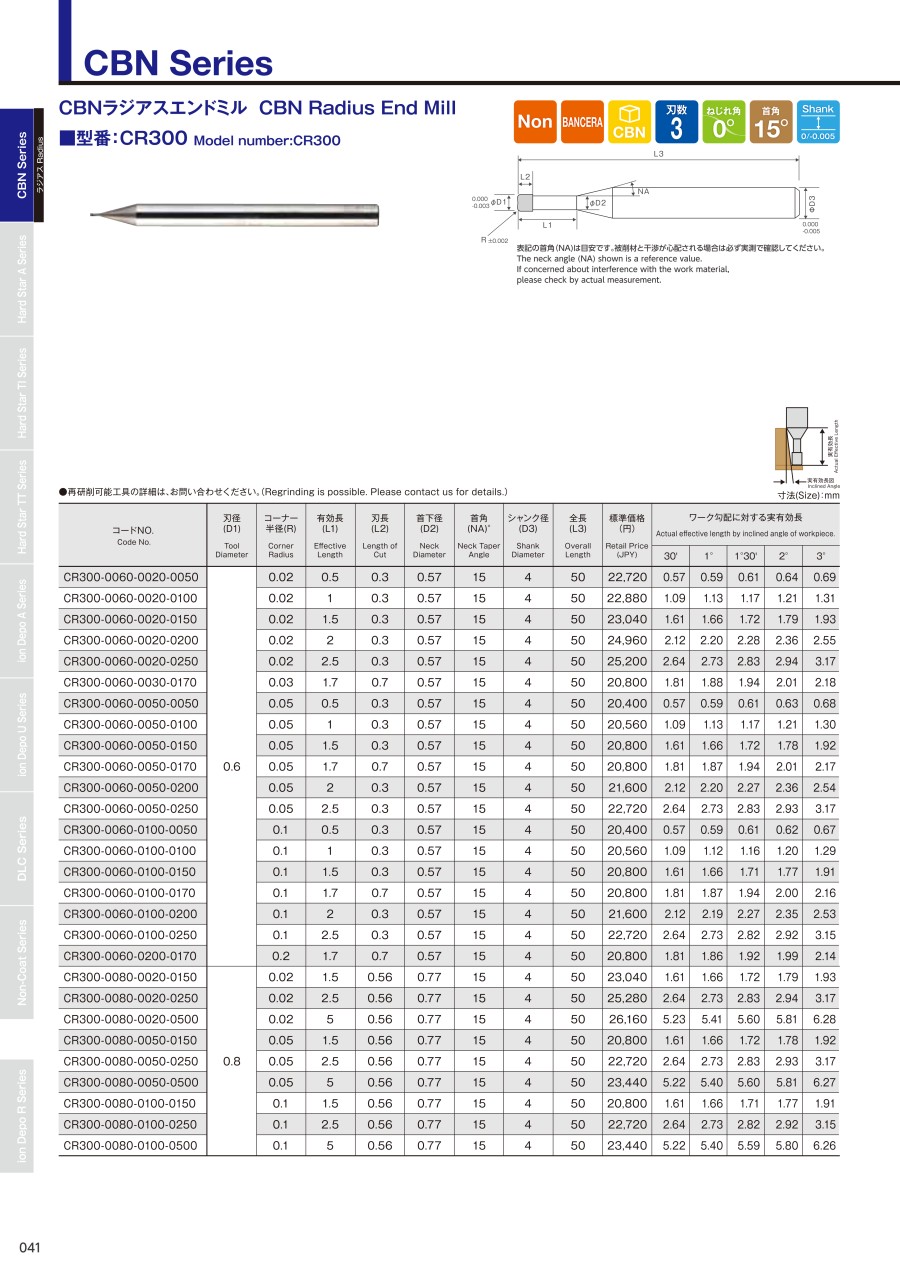

■型番：CR300
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,200円 ( 15,620円 ) | 1日目 |
14,300円 ( 15,730円 ) | 1日目 |
14,400円 ( 15,840円 ) | 1日目 |
15,600円 ( 17,160円 ) | 1日目 |
15,750円 ( 17,325円 ) | 1日目 |
13,000円 ( 14,300円 ) | 1日目 |
12,750円 ( 14,025円 ) | 1日目 |
12,850円 ( 14,135円 ) | 1日目 |
13,000円 ( 14,300円 ) | 1日目 |
13,000円 ( 14,300円 ) | 1日目 |
13,500円 ( 14,850円 ) | 1日目 |
14,200円 ( 15,620円 ) | 1日目 |
12,750円 ( 14,025円 ) | 1日目 |
12,850円 ( 14,135円 ) | 1日目 |
13,000円 ( 14,300円 ) | 1日目 |
13,000円 ( 14,300円 ) | 1日目 |
13,500円 ( 14,850円 ) | 1日目 |
14,200円 ( 15,620円 ) | 1日目 |
13,000円 ( 14,300円 ) | 1日目 |
14,400円 ( 15,840円 ) | 1日目 |
15,800円 ( 17,380円 ) | 1日目 |
16,350円 ( 17,985円 ) | 1日目 |
13,000円 ( 14,300円 ) | 1日目 |
14,200円 ( 15,620円 ) | 1日目 |
14,650円 ( 16,115円 ) | 1日目 |
13,000円 ( 14,300円 ) | 1日目 |
14,200円 ( 15,620円 ) | 1日目 |
14,650円 ( 16,115円 ) | 1日目 |
