TOWA

CBNラジアスエンドミル2枚刃 CR200

カタログ |

通常単価(税別): 9,900円～20,400円

税込単価: 10,890円～22,440円

通常出荷日：1日目

【特長】・高精度で長寿命により超精密加工を実現・再研磨が最大8回可能、ランニングコストの削減は圧倒的

未確定：候補が106型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特徴・仕様

TOWA社CBNおすすめポイント

①超硬EMによる高硬度材仕上げ加工の代替
②高品質×低価格
③研磨工程の代替～鏡面仕上げまで～
④電極・放電加工の代替

①高品質×低価格

高品質
TOWAは、半導体製造において主に樹脂によって半導体チップを保護する工程を担う半導体モールディング装置を製作する
超精密金型の世界No.1メーカーです。
自社で製造している金型はミクロン単位で、工具はラベルにより全数検査が可能となっています。
他社CBNエンドミルでは品質が満足できないため、約20年前に自社製造を開始し、満を持して9年前に外販を開始しました。

低価格
ミスミ内他社比較において最安
自社内消費も含めた多量生産により価格安を実現

＜例＞ラジアスエンドミル
   型式：CR200-0100-0100-0100（TOWA品）
   刃径：1mm
   首下：1mm
   コーナーボール半径：0.1mm
   刃数：2

②研磨工程の代替～鏡面仕上げまで～

面粗さ0.03μmRa以下ミーリング加工によりラップレスを実現	"ラッピングエンドミル"にて驚きの光沢感を
材質：SKD-11改（HRC63）精度：形状幅・深さ2μm / 面粗さ0.03μmRa以下特徴：ミーリングによる鏡面加工	ラッピングラジアス凸形状加工材質：SKD11改（HRC63）	ラッピングボール半球形状加工材質：STAVAX（HRC55）

お客様の声

電子部品金型製造業のお客様
以前は手磨きによる製品のばらつきや熟練技術の伝承などが問題でしたが、機械加工のみの加工にも関わらず製品の仕上がりの安定性が向上し、技術伝承の問題軽減だけでなく生産原価削減を達成することができました。

③電極・放電加工の代替に最適

お客様の声

電子部品金型製造業のお客様
電極の管理などが課題でしたが、電極製作や放電加工の時間を削減が出来てコストを削減することができました。直彫りでも電極加工以上の精度がでて安心しました。

④超硬EMによる高硬度材仕上げ加工の代替

加工形状に合わせた特注CBNエンドミルにて高効率・高品質な加工が可能に

点線部を境にTOWA CBNテーパーエンドミルと超硬ボールエンドミルにて加工

1. 超硬製より優れた面粗度を実現
2. 加工形状に合ったテーパーエンドミルによって、加工時間を短縮した圧倒的なコストパフォーマンス

工具	TOWA CBNテーパーエンドミル	一般製品 CBNボールエンドミル	TOWA 超硬ボールエンドミル
加工方法	テーパー工具溝加工	等高線加工	等高線加工
側面から見たパス
上面から見たパス	1本のラインで溝加工	1形状ずつ、回りながら	1形状ずつ、回りながら
加工時間	25分（90%down）	3h58min	4h22min
面粗度	Ra0.117μm	Ra0.173μm	Ra0.382μm
工具摩耗度	0.5um	1.3um	5.2um
工具コスト削減効果	67%down	22%up	基準

使用事例

ライト金型

	CBN	超硬

・	材質	：	NAK80（HRC40）
・	加工内容	：	ミーリング加工（TOWA社標準CBNボールEM）
・	特徴	：	切れ味鋭い長時間仕上加工が可能高精度・高品位な面質を追求した受託加工

お客様の声

樹脂金型製造業のお客様
弊社の加工ワークはHRC40程度と高硬度ではありませんが、仕上げ加工をCBNへ切り替えることで面粗度が原因の不良が減り助かりました。

加工動画

半導体金型加工
使用工具：CBNラジアスエンドミル φ1 R0.1
回転数：40,000～60,000
送り：1,000～2,000mm/min
Ap：0.02～0.05mm
Ae：0.015～0.02mm

LED加工

ライドガイド　仕上げ加工

推奨切削条件

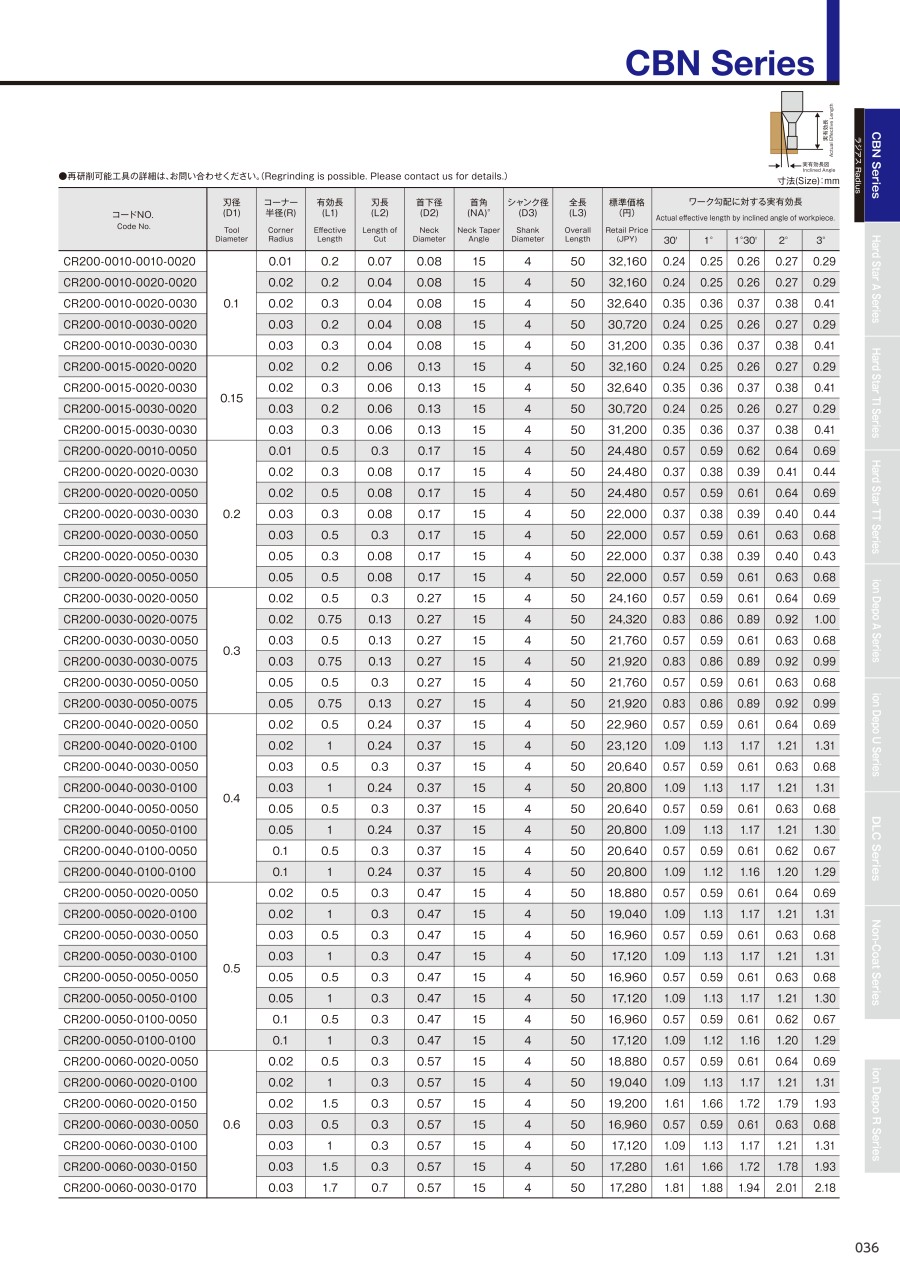

CBN切削条件表
■型番：CR200

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.1	0.07	0.01	0.2	0.08	0.24	0.25	0.26	0.27	0.29	1個
0.1	0.04	0.02	0.2	0.08	0.24	0.25	0.26	0.27	0.29	1個
0.1	0.04	0.02	0.3	0.08	0.35	0.36	0.37	0.38	0.41	1個
0.1	0.04	0.03	0.2	0.08	0.24	0.25	0.26	0.27	0.29	1個
0.1	0.04	0.03	0.3	0.08	0.35	0.36	0.37	0.38	0.41	1個
0.15	0.06	0.02	0.2	0.13	0.24	0.25	0.26	0.27	0.29	1個
0.15	0.06	0.02	0.3	0.13	0.35	0.36	0.37	0.38	0.41	1個
0.15	0.06	0.03	0.2	0.13	0.24	0.25	0.26	0.27	0.29	1個
0.15	0.06	0.03	0.3	0.13	0.35	0.36	0.37	0.38	0.41	1個
0.2	0.3	0.01	0.5	0.17	0.57	0.59	0.62	0.64	0.69	1個
0.2	0.08	0.02	0.3	0.17	0.37	0.38	0.39	0.41	0.44	1個
0.2	0.08	0.02	0.5	0.17	0.57	0.59	0.61	0.64	0.69	1個
0.2	0.08	0.03	0.3	0.17	0.37	0.38	0.39	0.40	0.44	1個
0.2	0.3	0.03	0.5	0.17	0.57	0.59	0.61	0.63	0.68	1個
0.2	0.08	0.05	0.3	0.17	0.37	0.38	0.39	0.40	0.43	1個
0.2	0.08	0.05	0.5	0.17	0.57	0.59	0.61	0.63	0.68	1個
0.3	0.3	0.02	0.5	0.27	0.57	0.59	0.61	0.64	0.69	1個
0.3	0.13	0.02	0.75	0.27	0.83	0.86	0.89	0.92	1.00	1個
0.3	0.13	0.03	0.5	0.27	0.57	0.59	0.61	0.63	0.68	1個
0.3	0.13	0.03	0.75	0.27	0.83	0.86	0.89	0.92	0.99	1個
0.3	0.3	0.05	0.5	0.27	0.57	0.59	0.61	0.63	0.68	1個
0.3	0.13	0.05	0.75	0.27	0.83	0.86	0.89	0.92	0.99	1個
0.4	0.24	0.02	0.5	0.37	0.57	0.59	0.61	0.64	0.69	1個
0.4	0.24	0.02	1	0.37	1.09	1.13	1.17	1.21	1.31	1個
0.4	0.3	0.03	0.5	0.37	0.57	0.59	0.61	0.63	0.68	1個
0.4	0.24	0.03	1	0.37	1.09	1.13	1.17	1.21	1.31	1個
0.4	0.3	0.05	0.5	0.37	0.57	0.59	0.61	0.63	0.68	1個
0.4	0.24	0.05	1	0.37	1.09	1.13	1.17	1.21	1.30	1個
0.4	0.3	0.1	0.5	0.37	0.57	0.59	0.61	0.62	0.67	1個
0.4	0.24	0.1	1	0.37	1.09	1.12	1.16	1.20	1.29	1個
0.5	0.3	0.02	0.5	0.47	0.57	0.59	0.61	0.64	0.69	1個
0.5	0.3	0.02	1	0.47	1.09	1.13	1.17	1.21	1.31	1個
0.5	0.3	0.03	0.5	0.47	0.57	0.59	0.61	0.63	0.68	1個
0.5	0.3	0.03	1	0.47	1.09	1.13	1.17	1.21	1.31	1個
0.5	0.3	0.05	0.5	0.47	0.57	0.59	0.61	0.63	0.68	1個
0.5	0.3	0.05	1	0.47	1.09	1.13	1.17	1.21	1.30	1個
0.5	0.3	0.1	0.5	0.47	0.57	0.59	0.61	0.62	0.67	1個
0.5	0.3	0.1	1	0.47	1.09	1.12	1.16	1.20	1.29	1個
0.6	0.3	0.02	0.5	0.57	0.57	0.59	0.61	0.64	0.69	1個
0.6	0.3	0.02	1	0.57	1.09	1.13	1.17	1.21	1.31	1個
0.6	0.3	0.02	1.5	0.57	1.61	1.66	1.72	1.79	1.93	1個
0.6	0.3	0.03	0.5	0.57	0.57	0.59	0.61	0.63	0.68	1個
0.6	0.3	0.03	1	0.57	1.09	1.13	1.17	1.21	1.31	1個
0.6	0.3	0.03	1.5	0.57	1.61	1.66	1.72	1.78	1.93	1個
0.6	0.7	0.03	1.7	0.57	1.81	1.88	1.94	2.01	2.18	1個
0.6	0.3	0.05	0.5	0.57	0.57	0.59	0.61	0.63	0.68	1個
0.6	0.3	0.05	1	0.57	1.09	1.13	1.17	1.21	1.30	1個
0.6	0.3	0.05	1.5	0.57	1.61	1.66	1.72	1.78	1.92	1個
0.6	0.7	0.05	1.7	0.57	1.81	1.87	1.94	2.01	2.17	1個
0.6	0.3	0.1	0.5	0.57	0.57	0.59	0.61	0.62	0.67	1個
0.6	0.3	0.1	1	0.57	1.09	1.12	1.16	1.20	1.29	1個
0.6	0.3	0.1	1.5	0.57	1.61	1.66	1.71	1.77	1.91	1個
0.6	0.7	0.1	1.7	0.57	1.81	1.87	1.94	2.00	2.16	1個
0.6	0.7	0.2	1.7	0.57	1.81	1.86	1.92	1.99	2.14	1個
0.8	0.56	0.02	1.5	0.77	1.61	1.66	1.72	1.79	1.93	1個
0.8	0.56	0.03	1.5	0.77	1.61	1.66	1.72	1.78	1.93	1個
0.8	0.56	0.05	1.5	0.77	1.61	1.66	1.72	1.78	1.92	1個
0.8	0.56	0.1	1.5	0.77	1.61	1.66	1.71	1.77	1.91	1個
1	0.7	0.02	1	0.96	1.11	1.15	1.19	1.23	1.33	1個
1	0.7	0.02	2	0.96	2.14	2.22	2.30	2.38	2.57	1個

通常単価(税別) (税込単価)	通常出荷日

20,100円 ( 22,110円 )	1日目
20,100円 ( 22,110円 )	1日目
20,400円 ( 22,440円 )	1日目
19,200円 ( 21,120円 )	1日目
19,500円 ( 21,450円 )	1日目
20,100円 ( 22,110円 )	1日目
20,400円 ( 22,440円 )	1日目
19,200円 ( 21,120円 )	1日目
19,500円 ( 21,450円 )	1日目
15,300円 ( 16,830円 )	1日目
15,300円 ( 16,830円 )	1日目
15,300円 ( 16,830円 )	1日目
13,750円 ( 15,125円 )	1日目
13,750円 ( 15,125円 )	1日目
13,750円 ( 15,125円 )	1日目
13,750円 ( 15,125円 )	1日目
15,100円 ( 16,610円 )	1日目
15,200円 ( 16,720円 )	1日目
13,600円 ( 14,960円 )	1日目
13,700円 ( 15,070円 )	1日目
13,600円 ( 14,960円 )	1日目
13,700円 ( 15,070円 )	1日目
14,350円 ( 15,785円 )	1日目
14,450円 ( 15,895円 )	1日目
12,900円 ( 14,190円 )	1日目
13,000円 ( 14,300円 )	1日目
12,900円 ( 14,190円 )	1日目
13,000円 ( 14,300円 )	1日目
12,900円 ( 14,190円 )	1日目
13,000円 ( 14,300円 )	1日目
11,800円 ( 12,980円 )	1日目
11,900円 ( 13,090円 )	1日目
10,600円 ( 11,660円 )	1日目
10,700円 ( 11,770円 )	1日目
10,600円 ( 11,660円 )	1日目
10,700円 ( 11,770円 )	1日目
10,600円 ( 11,660円 )	1日目
10,700円 ( 11,770円 )	1日目
11,800円 ( 12,980円 )	1日目
11,900円 ( 13,090円 )	1日目
12,000円 ( 13,200円 )	1日目
10,600円 ( 11,660円 )	1日目
10,700円 ( 11,770円 )	1日目
10,800円 ( 11,880円 )	1日目
10,800円 ( 11,880円 )	1日目
10,600円 ( 11,660円 )	1日目
10,700円 ( 11,770円 )	1日目
10,800円 ( 11,880円 )	1日目
10,800円 ( 11,880円 )	1日目
10,600円 ( 11,660円 )	1日目
10,700円 ( 11,770円 )	1日目
10,800円 ( 11,880円 )	1日目
10,800円 ( 11,880円 )	1日目
10,800円 ( 11,880円 )	1日目
12,000円 ( 13,200円 )	1日目
10,800円 ( 11,880円 )	1日目
10,800円 ( 11,880円 )	1日目
10,800円 ( 11,880円 )	1日目
11,000円 ( 12,100円 )	1日目
11,000円 ( 12,100円 )	1日目

基本情報

基本情報

【特長】
・高精度で長寿命により超精密加工を実現
・再研磨が最大8回可能、ランニングコストの削減は圧倒的

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
