Q-ロックエレメント ホールタイプ本体 空圧単動/複動

製品特長・仕様

• 治具ベースに組込み、ワークの位置決めとクランプを同時に行うユニットです。
• 工場内のエアー配管を利用し、容易にシステム構築が行えます。

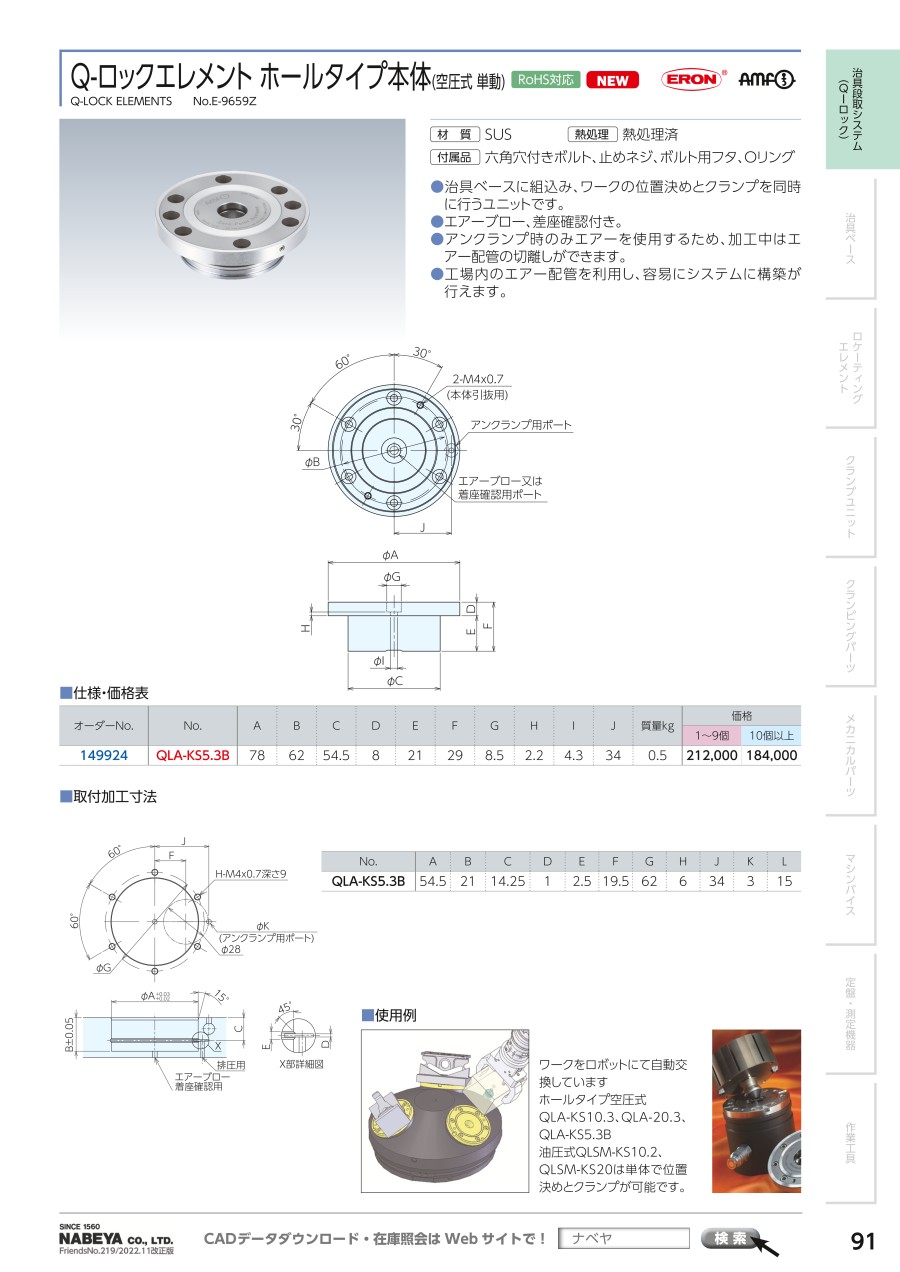

外形図

QLA-KS5.3B

QLAD-K5B

使用方法・使用事例

使用方法

取付け手順

■ピンとブッシュのご確認

Q-ロックエレメント-ピンは、『ロケートピン』、『ダイヤピン』、『クランプピン』に分けられます。
それぞれの特徴をご確認の上、ご使用ください。

• ロケートピンRP（xy方向の位置決め+Z軸の位置決め+締付）
• ダイヤピンDP（回転方向の位相決め+Z軸の位置決め+締付）
• クランプピンCP（Z軸の位置決め+締付）
• ロケート・ダイヤピンにはロケートブッシュ（RB）を使用してください。クランプピンにはクランプブッシュ（CB）をご使用ください。

※治具プレート搬入出時、プレートが傾かないようにしてください。プレートが傾いた状態で搬入出を行うと、
   Q-ロック本体の破損に繋がります。水平に搬入出ができるようにラフガイドの設置をお願いします。

■相手部品の加工と取付け方法

1.ピン、ブッシュの取付け穴寸法は、カタログ及び取扱い説明書に従ってください。
2.ベースプレートのピン穴ピッチと治具プレートのブッシュ穴ピッチの寸法差は±0.01以内としてください。（図1）

図1

ブッシュ穴ピッチ

ピン穴ピッチ

3.治具プレートのブッシュ用穴ピッチ誤差が±0.01以内に加工できない場合は、次の手順で行ってください。

（1）ブッシュの取付け穴をピッチの誤差分大きく加工して調整代を持たせてください。

（2）ピンをベースプレートに固定してください。

（3）治具プレートにブッシュを取付けてください。ブッシュ取付けボルトは、仮締めの
     状態にしてください。

（4）ベースプレートに取付けたピンに、仮締めされた治具プレートのブッシュを挿入し、
     ピン用のクランプボルトを締付けてください。その後、ブッシュ取付け用ボルトを
     締めつけてください。

使用事例

ワークをロボットにて自動交換しています
ホールタイプ空圧式
QLA-KS10.3、QLA-20.3、QLA-KS5.3B
油圧式QLSM-KS10.2、QLSM-KS20は
単体で位置決めとクランプが可能です。

選定サポート情報

製品ラインナップ（Q-ロックエレメント/ピン）

多数個タイプ _{繰り返し位置決め精度3μm以内。}

• ネジ式

• 空圧式

• 油圧式

Q-ロックエレメント ネジ式・油圧式・空圧式の使い分け

• 治具設計・製作の難易度

• クランプ力

• 初期費用

• 治具交換時間（効果）≒自動化
