AXD4000A 多機能用カッタ アーバタイプ

製品特長・仕様

製品の基本仕様・特長

アルミニウム合金高能率加工用カッタ  AXD4000A

性能・試験情報

AL‐Li合金 耐摩耗性比較

MT2010
継続使用可能

従来品
摩耗から欠損

＜切削条件＞
被削材 ： Al-Li合金
使用工具 ： AXD4000A-050A04RD
インサート ： XDGX175004PDFR-GM、MT2010
切削速度 ： vc=5181m/min
送り量 ： fz=0.15mm/t.
切込み量 ： ap=1.5mm
切込み幅 ： ae=39mm
加工形態 ： 湿式切削、単刃切削

A7050 耐欠損性比較

90分加工後撮影

MT2010
継続使用可能

従来品
チッピング発生

＜切削条件＞
被削材 ： A7050
使用工具 ： AXD4000A-050A04RD
インサート ： XDGX175004PDFR-GM、MT2010
切削速度 ： vc=5181m/min
送り量 ： fz=0.20mm/t.
切込み量 ： ap=5.0mm
切込み幅 ： ae=50mm
加工形態 ： 湿式切削

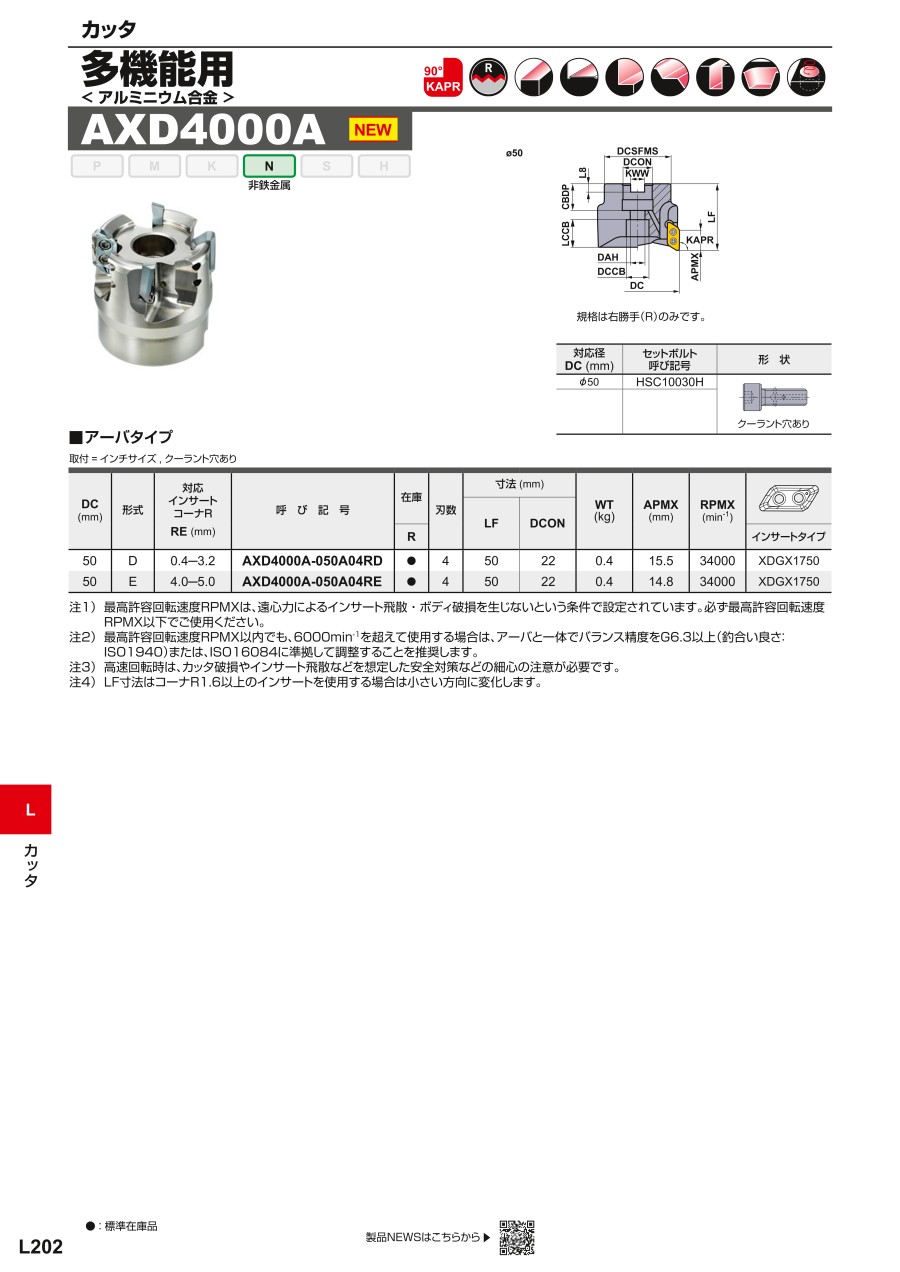

外形図

φ50
規格は右勝手（R）のみです。

使用方法・使用事例

使用事例

使用工具		従来品	AXD4000A-050A04RD
インサート（材種）			XDGX175030PDER-GM（MT2010）
加工物		A7050
部品名		航空機機体部品
切削条件	主軸回転速度 n （min-1）	30000	32000
	切削速度 vc （m/min）	4700	5000
	送り量 fz （mm/t.）	0.15	0.25
	切込み量 ap （mm）	5	5
	切込み幅 ae （mm）	50	50
	切りくず排出量 M.R.R（cm3/min）	4500	8000
加工形態		湿式切削	湿式切削
使用機械		高速高出力横形5軸MC
結果		従来品と比較しM.R.Rが1.8倍になり、かつ安定した加工を可能としました。

推奨切削条件

推奨切削条件表

切削条件時の注意

注1） 本切削条件は、工具突出しが短く、機械剛性及びワーク剛性が十分な状態における推奨値です。加工中にびびり振動やインサートのチッピングなどが発生する場合は、
       状況に応じ条件を調整してください。
注2） 特に下記の場合は、びびり振動が発生しやすくなります。切削幅、切込み深さ、1刃当たりの送り等の切削条件を下げてご使用ください。
          ・工具突出し量の大きい場合
          ・機械剛性、ワーク剛性、ワーククランプ剛性が低い場合
          ・ポケット加工時のコーナR部

適用被削材

選定サポート情報

AXD4000AとAXD4000の使い分け

AXD4000Aは高速高出力主軸機械（主軸回転速度20000min^-1以上、モータ出力80kw以上）においてアルミ合金の高能率加工を実現します。

対応部品

* 締付けトルク（N・m） : TPS3SB = 3.0
注1） クランプねじ・レンチはAXD4000と異なりますのでご注意ください。

ホルダとインサートコーナRの組み合わせ

Dタイプ、Eタイプホルダの対応インサートに互換性はありませんのでご注意ください。
