三菱マテリアル

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用

カタログ |

通常単価(税別): 12,197円～13,632円

税込単価: 13,417円～14,995円

通常出荷日：3日目～4日目

【特長】・上顎の形状最適化デザインでインサート保持力を強化したことで、加工精度と寿命向上を実現・下顎サ...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が52型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

溝入れ旋削工具 GYシリーズ溝切削革命

独自の締結システムが実現した信頼の溝入れ加工。

高信頼のインサートクランプ

セーフティ・キーにより、インサートの動きをロックします。

凸曲面受けにより、高精度にクランプします。

小物高精度加工用ホルダ

高剛性を極めた新形状で、振動・寸法変化を抑え、突切り加工時のトラブルを解決

使用機械のツーリングに適した突き出し量

ヘッド長さは、CNC 自動盤のくし刃機、タレット機の最大加工径に対応しています。

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用小物高精度加工用ホルダ

高剛性ホルダの特長

強固な上あご
より強固に進化した上あごは、びびり振動を低減します。

変動しない下あご
切削中の負荷（切削抵抗）により、加工中でのインサートの芯が下がる現象を大幅に抑制します。

インサート装着の強化
インサートの装着面積を拡大することで、被削材形状の変形（たわみ）を抑制します。

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用インサート装着の強化

性能・試験情報

小物高精度加工用ホルダ変位量比較

高剛性ホルダにより、びびり振動やたわみが抑制され、仕上げ面の向上や芯残りを抑制します。

GYホルダ

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用小物高精度加工用ホルダ変位量比較-1

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用小物高精度加工用ホルダ変位量比較-2

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用小物高精度加工用ホルダ変位量比較-3

SUS304 突切り加工仕上げ面比較

高剛性ホルダにより、びびり振動やたわみが抑制され、仕上げ面が向上します。

GYホルダ

従来品A

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用 SUS304　突切り加工　仕上げ面比較-1

Rz 1.8 μm

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用 SUS304　突切り加工　仕上げ面比較-2

Rz 5.6 μm

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用 SUS304　突切り加工　仕上げ面比較-5

従来品B

従来品C

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用 SUS304　突切り加工　仕上げ面比較-3

Rz 4.1 μm

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用 SUS304　突切り加工　仕上げ面比較-4

Rz 5.7 μm

＜切削条件＞
被削材 : SUS304 φ25mm
使用工具 : 刃幅CW=2mm, RE=0.2mm, 16×16
切削速度 : vc=120m/min
送り量 : f=0.10mm/rev
加工形態 : 湿式切削

SUS304 突切り加工被削材面形状比較

高剛性ホルダにより、びびり振動やたわみが抑制され、被削材面形状が向上します。

GYホルダ

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用 SUS304　突切り加工　被削材面形状比較

＜切削条件＞
被削材 : SUS304 φ25mm
使用工具 : 刃幅 CW=2mm, RE=0.2mm, 16×16
切削速度 : vc=120m/min
送り量 : f=0.10mm/rev
加工形態 : 湿式切削

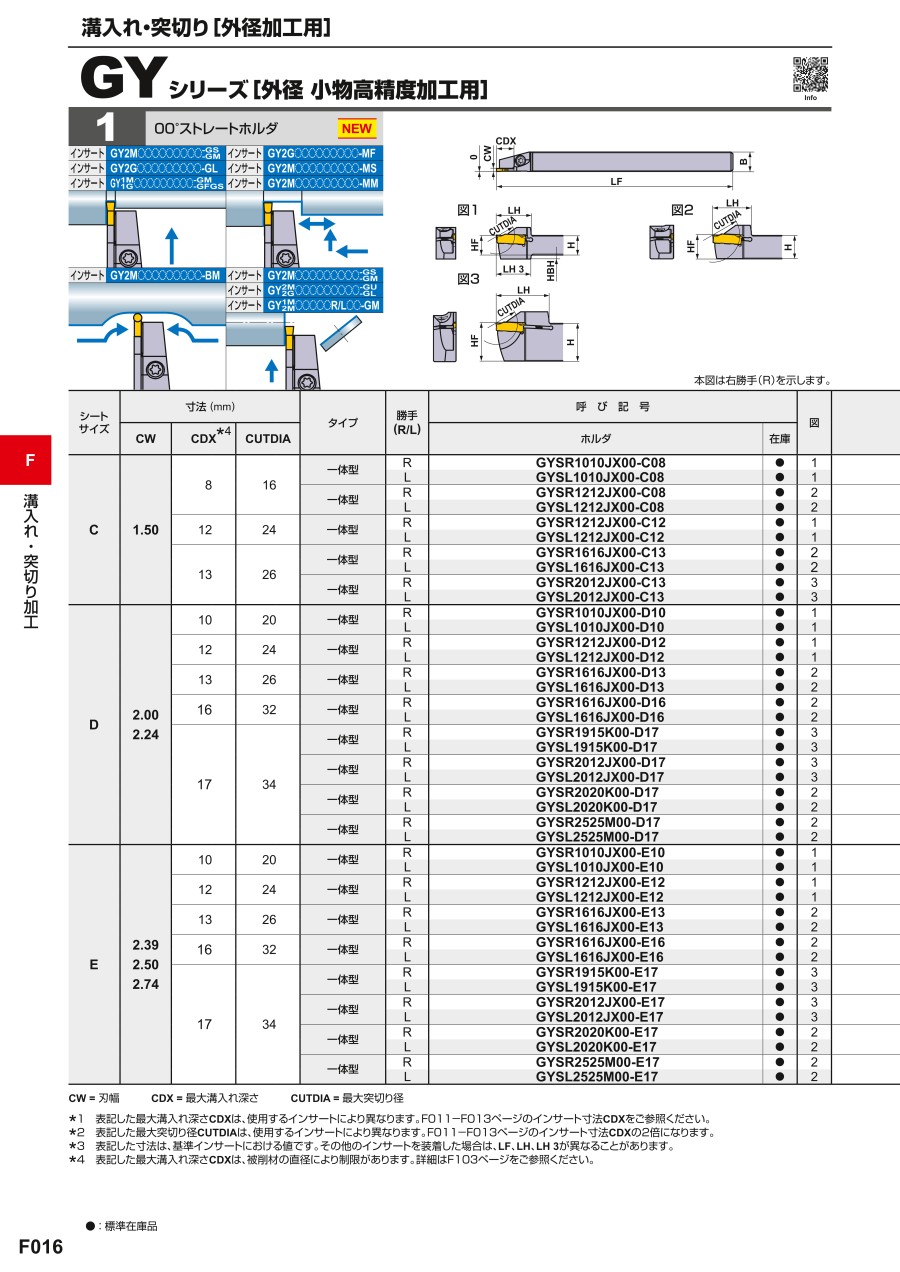

外形図

図1

図2

図3

本図は右勝手（R）を示します。

推奨切削条件

推奨切削条件表

推奨切削速度［外径加工用］

注1） MP9015、MP9025、VP10RT、VP20RT、MY5015は、湿式切削を推奨します。

GY一体型ホルダ（外径00°ストレートホルダ）小物高精度加工用推奨切削速度［外径加工用］-2

推奨切削条件［外径加工用］

モジュラー型ホルダGYHR/L2525M00/90-M25R/L、モジュラーブレードGYM25R/LA-〇〇〇の組み合わせ時の推奨切削条件です。

小物高精度加工用ホルダの場合

各ブレーカ・刃幅ごとの推奨送り量は、外径用推奨切削条件表をご参照ください。
推奨最大送り量は、各シャンクサイズに併記されているパーセンテージを目安としてください。

推奨切削送り量

選定サポート情報

部品対応表

ホルダタイプ
ホルダタイプ	クランプねじ	レンチ
GYSR/L1010JX00	CS350990T	TKY10R
GYSR/L1212JX00	CS350990T	TKY10R
GYSR/L1616JX00	TS4SBL	TKY15R
GYSR/L1915K00	TS4SBL	TKY15R
GYSR/L2012JX00	CS350990T	TKY10R
GYSR/L2020K00	HSC05018	HKY40R
GYSR/L2525K00	HSC05018	HKY40R

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

頭部

(mm)

刃先高さ

(mm)

適合チップ

クランプねじ

レンチ

最小発注数量

1.5	8	左	10	10	120	17.5	10	GY〇〇0150C〇〇〇〇	CS350990T	TKY10R	1個
2.00、2.24	10	左	10	10	120	17.5	10	GY〇〇0200/0224D〇〇〇〇	CS350990T	TKY10R	1個
2.39、2.50、2.74	10	左	10	10	120	17.5	10	GY〇〇0239/0250/0274E〇〇〇〇	CS350990T	TKY10R	1個
1.5	8	左	12	12	120	19.5	12	GY〇〇0150C〇〇〇〇	CS350990T	TKY10R	1個
1.5	12	左	12	12	120	19.5	12	GY〇〇0150C〇〇〇〇	CS350990T	TKY10R	1個
2.00、2.24	12	左	12	12	120	19.5	12	GY〇〇0200/0224D〇〇〇〇	CS350990T	TKY10R	1個
2.39、2.50、2.74	12	左	12	12	120	19.5	12	GY〇〇0239/0250/0274E〇〇〇〇	CS350990T	TKY10R	1個
3.00、3.18、3.24	12	左	12	12	120	19.5	12	GY〇〇0300/0318/0324F〇〇〇〇	CS350990T	TKY10R	1個
1.5	13	左	16	16	120	25	16	GY〇〇0150C〇〇〇〇	TS4SBL	TKY15R	1個
2.00、2.24	13	左	16	16	120	25	16	GY〇〇0200/0224D〇〇〇〇	TS4SBL	TKY15R	1個
2.00、2.24	16	左	16	16	120	28	16	GY〇〇0200/0224D〇〇〇〇	TS4SBL	TKY15R	1個
2.39、2.50、2.74	13	左	16	16	120	25	16	GY〇〇0239/0250/0274E〇〇〇〇	TS4SBL	TKY15R	1個
2.39、2.50、2.74	16	左	16	16	120	28	16	GY〇〇0239/0250/0274E〇〇〇〇	TS4SBL	TKY15R	1個
3.00、3.18、3.24	13	左	16	16	120	25	16	GY〇〇0300/0318/0324F〇〇〇〇	TS4SBL	TKY15R	1個
3.00、3.18、3.24	16	左	16	16	120	28	16	GY〇〇0300/0318/0324F〇〇〇〇	TS4SBL	TKY15R	1個
2.00、2.24	17	左	19.05	15.875	125	28	19.05	GY〇〇0200/0224D〇〇〇〇	TS4SBL	TKY15R	1個
2.39、2.50、2.74	17	左	19.05	15.875	125	28	19.05	GY〇〇0239/0250/0274E〇〇〇〇	TS4SBL	TKY15R	1個
3.00、3.18、3.24	17	左	19.05	15.875	125	28	19.05	GY〇〇0300/0318/0324F〇〇〇〇	TS4SBL	TKY15R	1個
1.5	13	左	20	12	120	28	20	GY〇〇0150C〇〇〇〇	CS350990T	TKY10R	1個
2.00、2.24	17	左	20	12	120	28	20	GY〇〇0200/0224D〇〇〇〇	CS350990T	TKY10R	1個
2.39、2.50、2.74	17	左	20	12	120	28	20	GY〇〇0239/0250/0274E〇〇〇〇	CS350990T	TKY10R	1個
3.00、3.18、3.24	17	左	20	12	120	28	20	GY〇〇0300/0318/0324F〇〇〇〇	CS350990T	TKY10R	1個
2.00、2.24	17	左	20	20	125	35	20	GY〇〇0200/0224D〇〇〇〇	HSC05018	TKY40R	1個
2.39、2.50、2.74	17	左	20	20	125	35	20	GY〇〇0239/0250/0274E〇〇〇〇	HSC05018	TKY40R	1個
2.00、2.24	17	左	25	25	150	40	25	GY〇〇0200/0224D〇〇〇〇	HSC05018	TKY40R	1個
2.39、2.50、2.74	17	左	25	25	150	40	25	GY〇〇0239/0250/0274E〇〇〇〇	HSC05018	TKY40R	1個
1.5	8	右	10	10	120	17.5	10	GY〇〇0150C〇〇〇〇	CS350990T	TKY10R	1個
2.00、2.24	10	右	10	10	120	17.5	10	GY〇〇0200/0224D〇〇〇〇	CS350990T	TKY10R	1個
2.39、2.50、2.74	10	右	10	10	120	17.5	10	GY〇〇0239/0250/0274E〇〇〇〇	CS350990T	TKY10R	1個
1.5	8	右	12	12	120	19.5	12	GY〇〇0150C〇〇〇〇	CS350990T	TKY10R	1個
1.5	12	右	12	12	120	19.5	12	GY〇〇0150C〇〇〇〇	CS350990T	TKY10R	1個
2.00、2.24	12	右	12	12	120	19.5	12	GY〇〇0200/0224D〇〇〇〇	CS350990T	TKY10R	1個
2.39、2.50、2.74	12	右	12	12	120	19.5	12	GY〇〇0239/0250/0274E〇〇〇〇	CS350990T	TKY10R	1個
3.00、3.18、3.24	12	右	12	12	120	19.5	12	GY〇〇0300/0318/0324F〇〇〇〇	CS350990T	TKY10R	1個
1.5	13	右	16	16	120	25	16	GY〇〇0150C〇〇〇〇	TS4SBL	TKY15R	1個
2.00、2.24	13	右	16	16	120	25	16	GY〇〇0200/0224D〇〇〇〇	TS4SBL	TKY15R	1個
2.00、2.24	16	右	16	16	120	28	16	GY〇〇0200/0224D〇〇〇〇	TS4SBL	TKY15R	1個
2.39、2.50、2.74	13	右	16	16	120	25	16	GY〇〇0239/0250/0274E〇〇〇〇	TS4SBL	TKY15R	1個
2.39、2.50、2.74	16	右	16	16	120	28	16	GY〇〇0239/0250/0274E〇〇〇〇	TS4SBL	TKY15R	1個
3.00、3.18、3.24	13	右	16	16	120	25	16	GY〇〇0300/0318/0324F〇〇〇〇	TS4SBL	TKY15R	1個
3.00、3.18、3.24	16	右	16	16	120	28	16	GY〇〇0300/0318/0324F〇〇〇〇	TS4SBL	TKY15R	1個
2.00、2.24	17	右	19.05	15.875	125	28	19.05	GY〇〇0200/0224D〇〇〇〇	TS4SBL	TKY15R	1個
2.39、2.50、2.74	17	右	19.05	15.875	125	28	19.05	GY〇〇0239/0250/0274E〇〇〇〇	TS4SBL	TKY15R	1個
3.00、3.18、3.24	17	右	19.05	15.875	125	28	19.05	GY〇〇0300/0318/0324F〇〇〇〇	TS4SBL	TKY15R	1個
1.5	13	右	20	12	120	28	20	GY〇〇0150C〇〇〇〇	CS350990T	TKY10R	1個
2.00、2.24	17	右	20	12	120	28	20	GY〇〇0200/0224D〇〇〇〇	CS350990T	TKY10R	1個
2.39、2.50、2.74	17	右	20	12	120	28	20	GY〇〇0239/0250/0274E〇〇〇〇	CS350990T	TKY10R	1個
3.00、3.18、3.24	17	右	20	12	120	28	20	GY〇〇0300/0318/0324F〇〇〇〇	CS350990T	TKY10R	1個
2.00、2.24	17	右	20	20	125	35	20	GY〇〇0200/0224D〇〇〇〇	HSC05018	TKY40R	1個
2.39、2.50、2.74	17	右	20	20	125	35	20	GY〇〇0239/0250/0274E〇〇〇〇	HSC05018	TKY40R	1個
2.00、2.24	17	右	25	25	150	40	25	GY〇〇0200/0224D〇〇〇〇	HSC05018	TKY40R	1個
2.39、2.50、2.74	17	右	25	25	150	40	25	GY〇〇0239/0250/0274E〇〇〇〇	HSC05018	TKY40R	1個

通常単価(税別) (税込単価)	通常出荷日

12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	3日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	3日目
12,197円 ( 13,417円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	3日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	3日目
12,979円 ( 14,277円 )	3日目
12,979円 ( 14,277円 )	4日目
13,632円 ( 14,995円 )	4日目
13,632円 ( 14,995円 )	4日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	3日目
12,197円 ( 13,417円 )	4日目
12,197円 ( 13,417円 )	3日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
12,979円 ( 14,277円 )	4日目
13,632円 ( 14,995円 )	4日目
13,632円 ( 14,995円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・上顎の形状最適化デザインでインサート保持力を強化したことで、加工精度と寿命向上を実現
・下顎サポート形状の最適化で従来は問題であった加工負荷による芯高のズレを抑制
・GYシリーズのホルダは、インサートの装着面積を拡大することで、被削材形状の変形を抑制
・工作機械メーカー各社の取り付けに対応すべく突き出し量の見直しと対応する加工径のレパートリーを拡大し、最適なツーリング対応を可能とした

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
