MP4EC 4枚刃エムエスプラス自動旋盤用エンドミル
- 通常単価(税別)
- 3,709円～15,784円
- 税込単価
- 4,080円～17,362円
【特長】・小型自動旋盤の刃物台での突き出しを考慮した全長・刃長の採用により、干...
詳細情報を確認する- 加工用途（加工形状）
- 側面 / 溝
- 工具材質
- 超硬
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- 全長 (mm)
- 50
- コーティング詳細
- MS plusコーティング
- ねじれ角詳細
- 30°
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
製品特長・仕様
刃先を酷使する加工においても欠けの無い安定した加工を実現
（Al,Ti,Cr）N系積層コーティング（MS plus）
炭素鋼からステンレス鋼まで、幅広い被削材に適したコーティング。
幅広い被削材に対応可能なコーティングです。
MS plusコーティングの特性
| （Al,Ti,Cr）N 系積層 | （Al,Ti）N | （Al,Cr）N | |
|---|---|---|---|
| 硬さ （HV） | 3200 | 2800 | 3100 |
| 酸化開始温度 （℃） | 1100 | 800 | 1100 |
| 密着力 （N） | 100 | 80 | 80 |

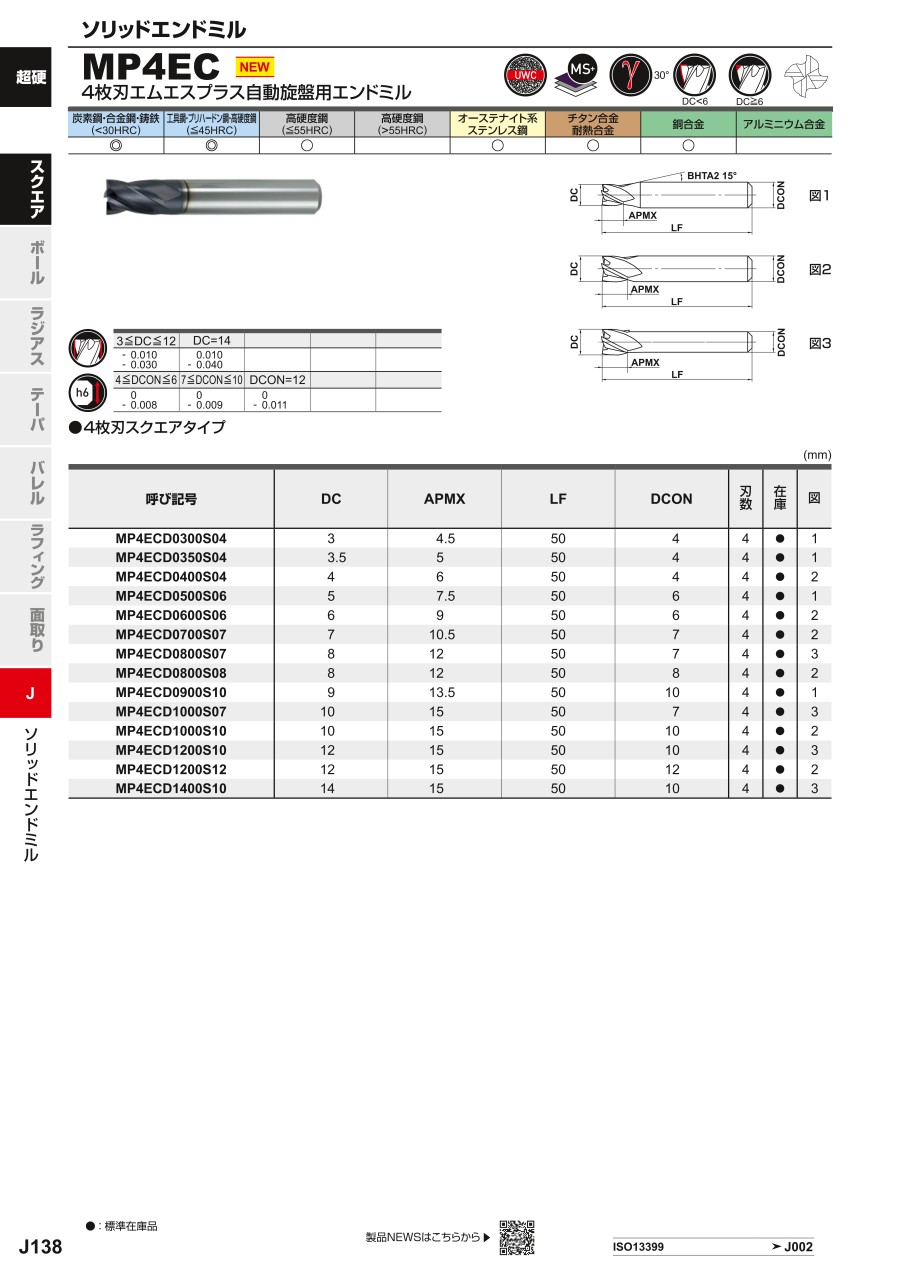

外形図
図1
図2
図3
推奨切削条件
推奨切削条件表
側面切削
溝切削
切削条件時の注意
注1） オーステナイト系ステンレス鋼の切削には、水溶性切削油剤の使用が効果的です。
注2） 切込みが小さい場合、回転速度と送り速度を上げることができます。
注3） 縦送りでご使用される場合は、送り速度を上表の1/3以下としてください。
注4） 機械や被削材の剛性がない場合、びびり振動・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
適用被削材
選定サポート情報
小型自動旋盤エンドミル選定ポイント
（1） 加工形状による刃数選定
（2） 小型自動旋盤エンドミル以外の工具選定
工具全長 LF=50 mm以下のエンドミルは、小型自動旋盤エンドミル以外でも使用可能です。
0.1毎やラジアス等、被削材や加工方法に合わせて工具を選定してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,709円 ( 4,080円 ) | 3日目 |
3,709円 ( 4,080円 ) | 4日目 |
3,709円 ( 4,080円 ) | 4日目 |
4,220円 ( 4,642円 ) | 4日目 |
4,220円 ( 4,642円 ) | 4日目 |
6,467円 ( 7,114円 ) | 4日目 |
6,915円 ( 7,607円 ) | 4日目 |
6,303円 ( 6,933円 ) | 4日目 |
7,957円 ( 8,753円 ) | 4日目 |
9,196円 ( 10,116円 ) | 4日目 |
7,957円 ( 8,753円 ) | 4日目 |
11,544円 ( 12,698円 ) | 4日目 |
11,544円 ( 12,698円 ) | 4日目 |
15,784円 ( 17,362円 ) | 4日目 |
詳細情報
基本情報
【特長】
・小型自動旋盤の刃物台での突き出しを考慮した全長・刃長の採用により、干渉を心配することなく加工が可能
・靭性の高い超硬母材の採用により、耐欠損性が向上し、安定した加工を実現
・切れ刃のすくい角の最適化により、バリの抑制を実現
・Φ6mm以上に微小ギャッシュランドを採用し、刃先の耐欠損性が向上
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
