MP3ES 3枚刃エムエスプラス自動旋盤用エンドミル

製品特長・仕様

製品の基本仕様・特長

刃先を酷使する加工においても欠けの無い安定した加工を実現

（Al,Ti,Cr）N系積層コーティング（MS plus）

炭素鋼からステンレス鋼まで、幅広い被削材に適したコーティング。

三菱マテリアル社独自のコーティング技術により, （Al,Ti）N と（Al,Cr）N を積層化。
幅広い被削材に対応可能なコーティングです。

MS plusコーティングの特性

性能・試験情報

SUS304 耐欠損性比較

ステンレスの丸棒をDカットにて加工を行い、高靭性超硬母材とギャッシュランドの効果で、耐欠損性を大幅に向上しました。

<切削条件＞
被削材 : SUS304
使用工具 : MP3ESD0800S08（φ8）
切削速度 : vc = 50m/min
送り速度 : f = 150m/min
1刃当たりの送り : fr = 0.025mm/t.
切込み量 : ap = 0.3-1.5mm、ae = 6.0mm
加工形態 : 湿式切削（油性）
使用機械 : 小型自動旋盤
刃物台 : くし刃刃物台

MP3ES
2ワーク加工後

従来品
1ワーク加工後
工具先端の欠損

SUS304 バリ発生比較

切れ刃形状の最適化により、バリの発生を抑制します。

<切削条件＞
被削材 : SUS304
使用工具 : MP3ESD0800S08（φ8）
切削速度 : vc = 50m/min
送り速度 : f = 150m/min
1刃当たりの送り : fr = 0.025mm/t.
切込み量 : ap = 0.3-1.5mm、ae = 6.0mm
加工形態 : 湿式切削（油性）
使用機械 : 小型自動旋盤
刃物台 : くし刃刃物台

SUS304 加工面比較

耐びびり性の向上により、仕上げ面を大幅に向上しました。

<切削条件＞
被削材 : SUS304
使用工具 : MP3ESD0800S08（φ8）
切削速度 : vc = 50m/min
送り速度 : f = 150m/min
1刃当たりの送り : fr = 0.025mm/t.
切込み量 : ap = 1.0mm、ae = 6.0mm
加工形態 : 湿式切削（油性）
使用機械 : 小型自動旋盤
刃物台 : くし刃刃物台

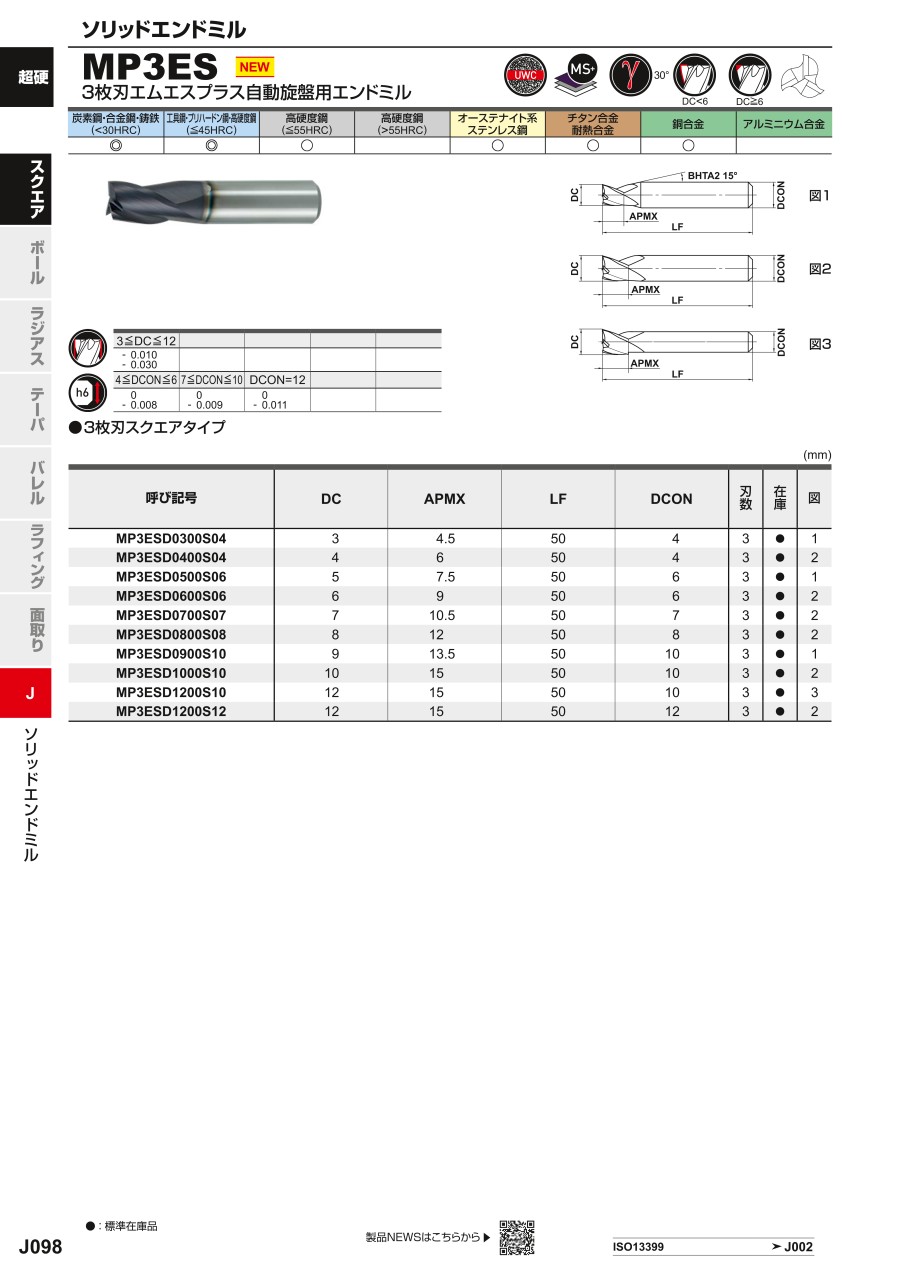

外形図

図1

図2

図3

推奨切削条件

推奨切削条件表

側面切削

溝切削

切削条件時の注意

注1） オーステナイト系ステンレス鋼の切削には、水溶性切削油剤の使用が効果的です。
注2） 切込みが小さい場合、回転速度と送り速度を上げることができます。
注3） 縦送りでご使用される場合は、送り速度を上表の1/3以下としてください。
注4） 機械や被削材の剛性がない場合、びびり振動・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。

適用被削材

選定サポート情報

小型自動旋盤エンドミル選定ポイント

（1） 加工形状による刃数選定

（2） 小型自動旋盤エンドミル以外の工具選定

工具全長 LF=50 mm以下のエンドミルは、小型自動旋盤エンドミル以外でも使用可能です。
0.1毎やラジアス等、被削材や加工方法に合わせて工具を選定してください。
