AE-VTFE-N 非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型

カタログ |

通常単価(税別): 11,332円～46,380円

税込単価: 12,465円～51,018円

通常出荷日：1日目

【特長】・DLC-IGUSSコーティング採用で耐溶着性や潤滑性が求められるアルミ合金などの非鉄金属に抜...

コーティングに色むらが発生する場合がありますが、性能上は全く問題ありません。

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

非鉄用DLC 超硬エンドミル高機能タイプ立ち壁対応型 AE-VTFE-N

L/D=5以上の立ち壁を高能率・高精度加工

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型特長-1

※突出し長さにより推奨切込み量が変わります。詳細はデジタルカタログp.34を確認下さい。

刃太タイプのロングシャンク形

刃太タイプとは、シャンク径よりも工具外径の方が大きい形状

非鉄部品の深い立ち壁加工やポケット加工に対応します
突出し長さを変えることで様々な加工深さに対応します

加工品位筋発生を抑制

シャンク側端面のR形状で側面ステップ加工による筋発生を抑制します

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型特長-2

安定加工びびり抑制

不等リード、不等分割の採用で、安定・高能率加工を実現します

不等リード

不等分割

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型特長-3

β1≠β2

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型特長-4

α1≠α2≠α3

耐久性 DLC-IGUSSコーティング

コーティング表面の平滑さにより、耐溶着性や潤滑性が求められるアルミニウム合金などの非鉄金属に抜群の威力を発揮します。また工具の耐久性を向上します。

性能・試験情報

高精度加工深い立ち壁を高精度加工

L/D=8で良好な加工精度の立ち壁加工を実現

加工面の倒れ量比較
切削初期時点

使用工具	AE-VTFE-N φ12	他社品 φ12
被削材	A7075
加工方法	側面ステップ切削
切削速度	100m/min （2,650min^-1）
送り速度	955mm/min（0.12mm/t）
切込深さ	a_p =12mm×7回 a_e =0.6mm
工具突出し長さ	96mm L/D=8
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型性能・試験情報-1

従来ロング形と比較して良好な加工精度を実現

加工面の倒れ量比較
切削初期時点

使用工具	AE-VTFE-N φ12	従来ロング形 φ12
被削材	A7075
加工方法	側面ステップ切削	側面切削
切削速度	200m/min （5,305min^-1）	100m/min（2,700min^-1）
送り速度	1,910mm/min（0.12mm/t）	1,050mm/min（0.13mm/t）
切込深さ	a_p =24mm×2回+12mm a_e =1.2mm	a_p =60mm a_e =1mm
工具突出し長さ	72mm L/D=6
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型性能・試験情報-2

高品位 L/D=5の溝切削で優れた加工面品位

さらい刃の効果により、底面に優れた加工面品位を実現します。

切削初期時点の底面粗さ

使用工具	AE-VTFE-N φ12	従来品 φ12	他社品 φ12
被削材	A5052
加工方法	溝切削
切削速度	200m/min （5,305min^-1）
送り速度	1,910mm/min（0.12mm/t）
切込深さ	ap =2.4mm（0.2D）
工具突出し長さ	60mm L/D=5
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

良好な加工面

AE-VTFE-N

従来品

他社品

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型性能・試験情報-4

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型性能・試験情報-5

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型性能・試験情報-6

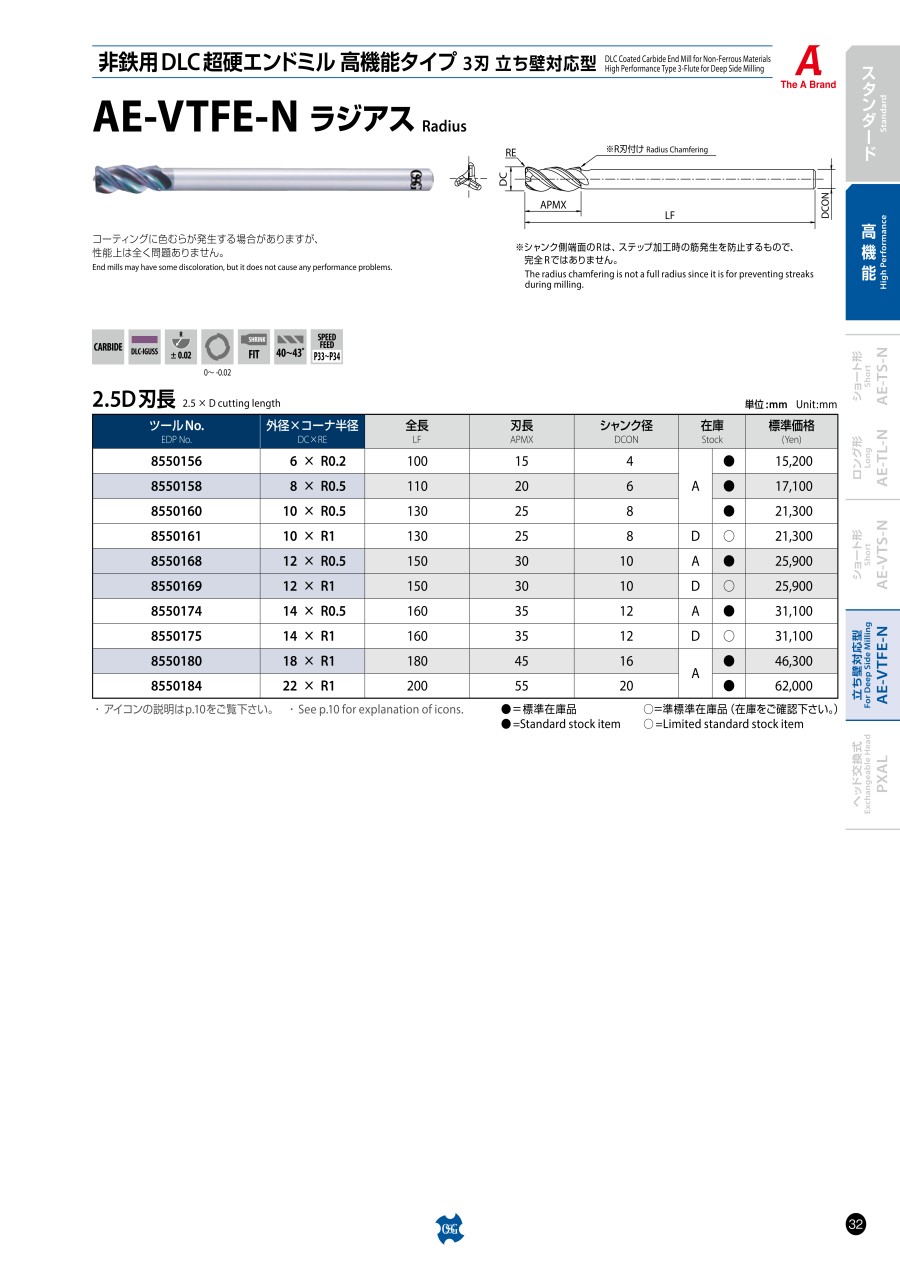

外形図

※シャンク側端面のRは、ステップ加工時の筋発生を防止するもので、完全Rではありません。

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

スクエア/ラジアスタイプ共通

溝切削

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型推奨切削条件表-1

側面切削

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型推奨切削条件表-2

突出し長さ変化による切削条件調整の目安

AE-VTFE-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型推奨切削条件表-3

AE-VTFE-N の外径φ22はL/D=7以下でご使用下さい。

切削条件時の注意

1. 上表は、突出し長さが工具径の5倍の場合の目安です。
2. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
3. この切削条件表は、水溶性切削油剤を使用する場合のものです。
4. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
5. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
6. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し長さ変化による切削条件調整の目安」を参考に調整下さい（突出し長さ変化による切削条件調整の目安表参照）。
7. 切りくずが絡む場合は、回転速度、送り速度を下げてご使用下さい。
8. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

選定サポート情報

加工形態

立ち壁加工に対応する非鉄用DLCエンドミル

■ AE-TS-N・AE-VTS-N

刃長1.5D
3Dまで対応

■ AE-TL-N

刃長3D・5D
最大5Dまで対応

■ PXAL

刃長1D
最大7Dまで対応

■ AE-VTFE-N^※

刃太タイプ・ロングシャンク形状
最大8Dまで対応

※AE-VTFE-Nの外径φ22はL/D=7以下でご使用下さい。

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

ツールNo.

最小発注数量

6	15	0.2	4	100	8550156	1個
8	20	0.5	6	110	8550158	1個
10	25	0.5	8	130	8550160	1個
10	25	1	8	130	8550161	1個
12	30	0.5	10	150	8550168	1個
12	30	1	10	150	8550169	1個
14	35	0.5	12	160	8550174	1個
14	35	1	12	160	8550175	1個
18	45	1	16	180	8550180	1個
22	55	1	20	200	8550184	1個

通常単価(税別) (税込単価)	通常出荷日

11,332円 ( 12,465円 )	1日目
12,673円 ( 13,940円 )	1日目
15,872円 ( 17,459円 )	1日目
17,508円 ( 19,259円 )	1日目
19,317円 ( 21,249円 )	1日目
21,308円 ( 23,439円 )	1日目
23,253円 ( 25,578円 )	1日目
25,650円 ( 28,215円 )	1日目
34,571円 ( 38,028円 )	1日目
46,380円 ( 51,018円 )	1日目

詳細情報

基本情報

基本情報

【特長】
・DLC-IGUSSコーティング採用で耐溶着性や潤滑性が求められるアルミ合金などの非鉄金属に抜群の威力を発揮します
・高機能タイプの3枚刃立ち壁対応型エンドミルです
・不等リード、不等分割によりびびりを抑制し、安定・高能率加工を実現します

ご注意

コーティングに色むらが発生する場合がありますが、性能上は全く問題ありません。

カタログ

カタログ (見開き版)

商品担当おすすめ

オーエスジー
AE-MS-H 高硬度鋼用超硬エンドミル多刃ラジアスタイプショート形（2.5D刃長）
ダイジェット
ワンカット70エンドミル SEHH-R形（ラジアスタイプ・レギュラ刃長）
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

AE-VTFE-N 非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 AE-VTFE-N 非鉄用DLC超硬ラジアスエンドミル高機能タイプ立壁対応型	AE-VTS-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプショート形	AE-TS-N　非鉄用DLC超硬ラジアスエンドミルショート形	DLCコート強力型多機能 DLC-PKE	AE-CRE-H 高硬度鋼用超硬エンドミルラジアスタイプ高能率型	AE-HFE-H 高硬度鋼用超硬エンドミルラジアスタイプ高送り型
メーカー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー	オーエスジー
通常価格	11,332円-	6,561円 -	3,402円 -	10,529円 -	8,590円 -	8,590円 -
通常出荷日	1日目	1日目	1日目	1日目〜	1日目	1日目
加工用途（加工形状）	平面 / 側面 / 溝 / 突っ込み（Z送り） / 彫込み	平面 / 側面 / 溝 / 突っ込み（Z送り）	平面 / 側面 / 溝 / 突っ込み（Z送り）	平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り）	平面 / 傾斜切り込み	平面 / 傾斜切り込み
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	アルミ / 銅 / 樹脂	アルミ / 銅 / 樹脂	アルミ / 銅 / 樹脂	アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / 鋳鉄
ねじれ角	不等リード・不等分割	不等リード・不等分割	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	-
コーティング	非鉄用（DLC）	非鉄用（DLC）	非鉄用（DLC）	非鉄用（DLC）	鋼用	鋼用
