AE-VTFE-N　非鉄用DLC超硬スクエアエンドミル高機能タイプ立壁対応型

製品特長・仕様

製品の基本仕様・特長

非鉄用DLC 超硬エンドミル 高機能タイプ 立ち壁対応型  AE-VTFE-N

L/D=5以上の立ち壁を高能率・高精度加工

※突出し長さにより推奨切込み量が変わります。詳細はデジタルカタログp.34を確認下さい。

刃太タイプのロングシャンク形

刃太タイプとは、シャンク径よりも工具外径の方が大きい形状

• 非鉄部品の深い立ち壁加工やポケット加工に対応します
• 突出し長さを変えることで様々な加工深さに対応します

加工品位  筋発生を抑制

シャンク側端面のR形状で側面ステップ加工による筋発生を抑制します

安定加工  びびり抑制

不等リード、不等分割の採用で、安定・高能率加工を実現します

β1≠β2

α1≠α2≠α3

耐久性  DLC-IGUSSコーティング

コーティング表面の平滑さにより、耐溶着性や潤滑性が求められるアルミニウム合金などの非鉄金属に抜群の威力を発揮します。また工具の耐久性を向上します。

性能・試験情報

高精度加工  深い立ち壁を高精度加工

L/D=8で良好な加工精度の立ち壁加工を実現

使用工具	AE-VTFE-N φ12	他社品 φ12
被削材	A7075
加工方法	側面ステップ切削
切削速度	100m/min （2,650min-1）
送り速度	955mm/min（0.12mm/t）
切込深さ	ap =12mm×7回 ae =0.6mm
工具突出し長さ	96mm L/D=8
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

従来ロング形と比較して良好な加工精度を実現

使用工具	AE-VTFE-N φ12	従来ロング形 φ12
被削材	A7075
加工方法	側面ステップ切削	側面切削
切削速度	200m/min （5,305min-1）	100m/min（2,700min-1）
送り速度	1,910mm/min（0.12mm/t）	1,050mm/min（0.13mm/t）
切込深さ	ap =24mm×2回+12mm ae =1.2mm	ap =60mm ae =1mm
工具突出し長さ	72mm L/D=6
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

高品位  L/D=5の溝切削で優れた加工面品位

さらい刃の効果により、底面に優れた加工面品位を実現します。

使用工具	AE-VTFE-N φ12	従来品 φ12	他社品 φ12
被削材	A5052
加工方法	溝切削
切削速度	200m/min （5,305min-1）
送り速度	1,910mm/min（0.12mm/t）
切込深さ	ap =2.4mm（0.2D）
工具突出し長さ	60mm L/D=5
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

良好な加工面

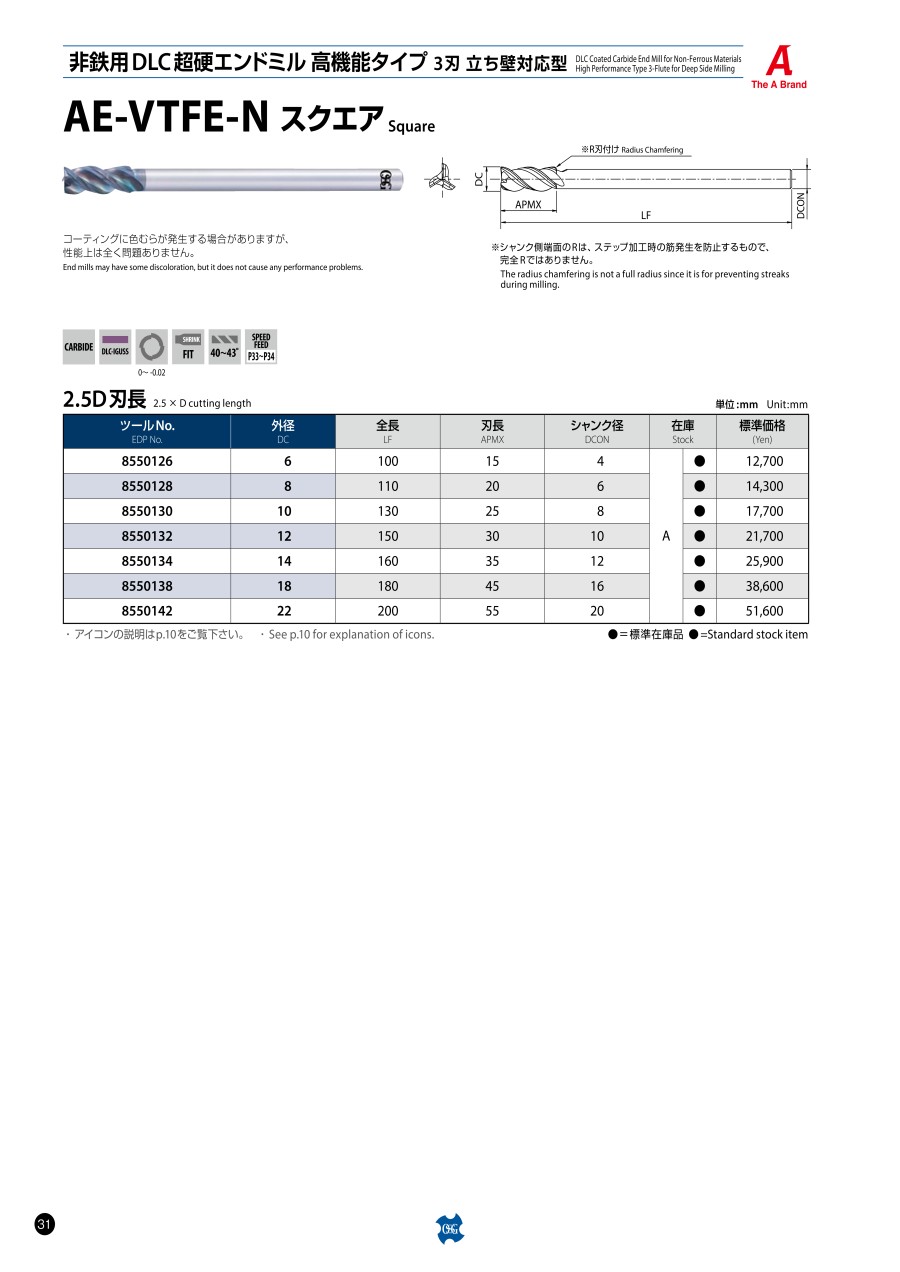

外形図

※シャンク側端面のRは、ステップ加工時の筋発生を防止するもので、 完全Rではありません。

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

スクエア/ラジアスタイプ共通

溝切削

側面切削

突出し長さ変化による切削条件調整の目安

• AE-VTFE-N の外径φ22はL/D=7以下でご使用下さい。

切削条件時の注意

1. 上表は、突出し長さが工具径の5倍の場合の目安です。
2. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
3. この切削条件表は、水溶性切削油剤を使用する場合のものです。
4. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
5. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
6. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し長さ変化による切削条件調整の目安」を参考に調整下さい（突出し長さ変化による切削条件調整の目安表参照）。
7. 切りくずが絡む場合は、回転速度、送り速度を下げてご使用下さい。
8. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
   また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

選定サポート情報

加工形態

立ち壁加工に対応する非鉄用DLCエンドミル

■ AE-TS-N・AE-VTS-N

• 刃長1.5D
• 3Dまで対応

■ AE-TL-N

• 刃長3D・5D
• 最大5Dまで対応

■ PXAL

• 刃長1D
• 最大7Dまで対応

■ AE-VTFE-N^※

• 刃太タイプ・ロングシャンク形状
• 最大8Dまで対応

※AE-VTFE-Nの外径φ22はL/D=7以下でご使用下さい。
