AE-VTS-N　非鉄用DLC超硬ラジアスエンドミル高機能タイプショート形

製品特長・仕様

製品の基本仕様・特長

非鉄用DLC 超硬エンドミル 高機能タイプ  AE-VTS-N

多様な加工に対応！高能率で高品質加工を実現

不等リード、不等分割

びびりを抑制し、安定・高能率加工を実現

耐久性  DLC-IGUSSコーティング

コーティング表面の平滑さにより、耐溶着性や潤滑性が求められるアルミニウム合金などの非鉄金属に抜群の威力を発揮します。また工具の耐久性を向上します。

安定加工  びびり抑制

不等リード、不等分割の採用で、安定・高能率加工を実現します

β1≠β2

α1≠α2≠α3

高能率  高速条件でも良好な加工面品位

DLCコーティングの耐溶着効果、不等リード・不等分割の防振効果、及びさらい刃の効果により、高能率でも良好な加工面を実現します

使用工具	AE-VTS-N φ10×30	他社ノンコート品 φ10 3刃
被削材	A7075
加工方法	溝切削
切削速度	408m/min （13,000min-1）	300m/min （9,550min-1）
送り速度	4,780mm/min （0.123mm/t）	1,432mm/min （0.05mm/t）
切込深さ	ap = 10mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

性能・試験情報

高品位  優れた加工面品位

DLCコーティングとさらい刃の効果により、底面に優れた加工面品位を実現します。

使用工具	AE-VTS-N φ10×30	他社ノンコート品 φ10 3刃
被削材	A7075
加工方法	溝切削
切削速度	300m/min（9,550min-1）
送り速度	1,432mm/min（0.05mm/t）
切込深さ	ap = 10mm
切削油剤	水溶性切削油剤
使用機械	立形マシニングセンタ（BT40）

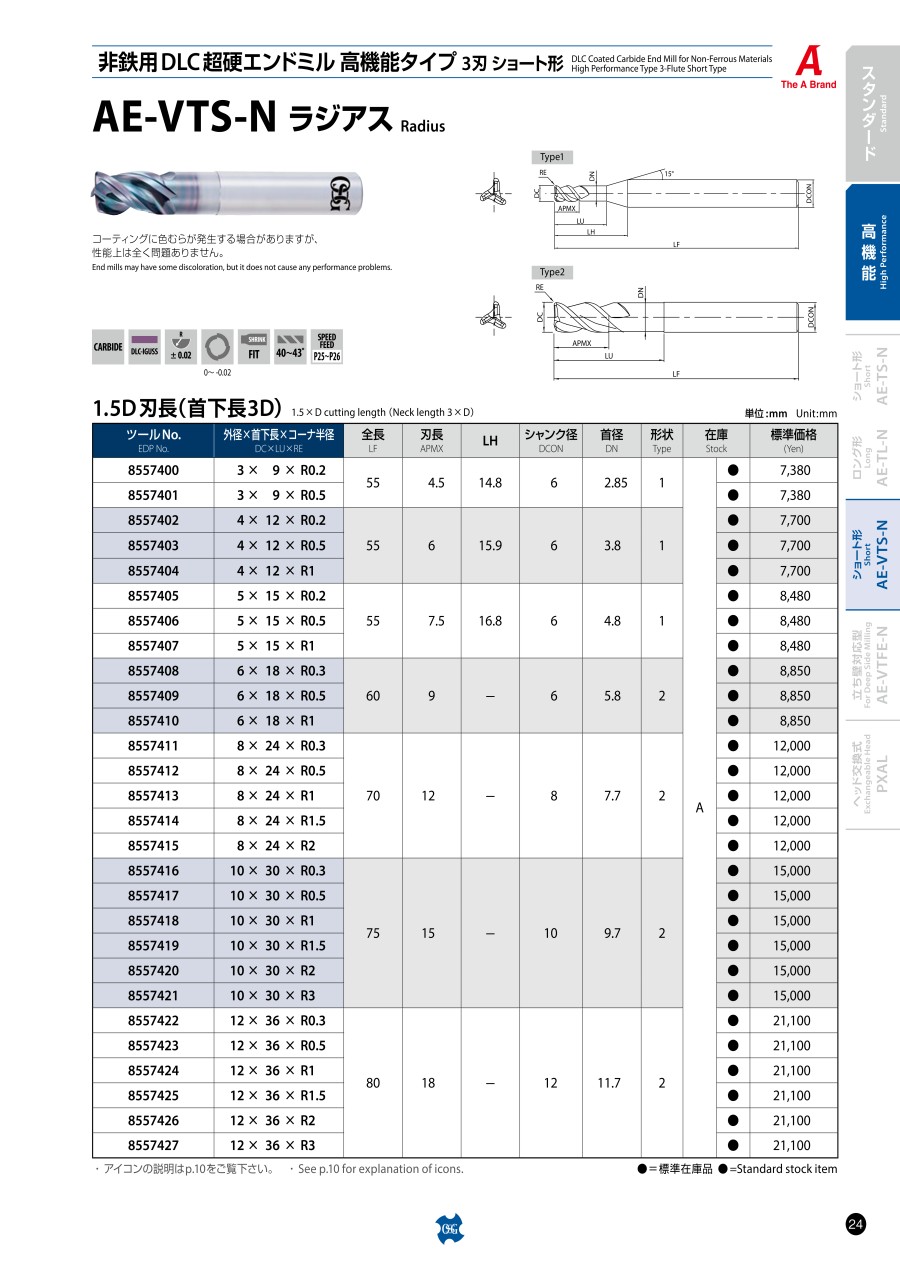

外形図

Type1

Type2

推奨切削条件

製品特長紹介動画

推奨切削条件

推奨切削条件表

スクエア/ピンカド/ラジアスタイプ共通

溝切削

側面切削

突込み切削

突出し長さ変化による切削条件調整の目安（DC=φ6、φ8）

切削条件時の注意

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. この切削条件表は、水溶性切削油剤を使用する場合のものです。
3. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
4. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
5. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し長さ変化による切削条件調整の目安」を参考に調整下さい
   （突出し長さ変化による切削条件調整の目安（DC=φ6、φ8）表参照）。
6. 切りくずが絡む場合は、回転速度、送り速度を下げてご使用下さい。
7. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
   また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

選定サポート情報

加工形態

立ち壁加工に対応する非鉄用DLCエンドミル

■ AE-TS-N・AE-VTS-N

• 刃長1.5D
• 3Dまで対応

■ AE-TL-N

• 刃長3D・5D
• 最大5Dまで対応

■ PXAL

• 刃長1D
• 最大7Dまで対応

■ AE-VTFE-N^※

• 刃太タイプ・ロングシャンク形状
• 最大8Dまで対応

※AE-VTFE-Nの外径φ22はL/D=7以下でご使用下さい。
