AE-VTSS 超硬防振型エンドミル 自動旋盤対応型
- 通常単価(税別)
- 2,970円～8,777円
- 税込単価
- 3,267円～9,655円
・自動旋盤に適した形状で、3枚刃仕様と底刃フック形状により切りくず排出性の向上と安定した切りくず形状を...
詳細を確認- 画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
AE-VTSS 超硬防振型エンドミル 自動旋盤対応型
自動旋盤に適した形状
φ3～φ10 ： 45mm、φ12 ： 50mm
多機能・高能率加工を実現
- 3枚刃仕様と底刃フック形状（PAT.P. in Japan）
切りくず排出性の向上と安定した切りくず形状
突込み加工などあらゆる加工に対応可能
突込み加工時の切りくず形状 被削材：SUS304
- 不等リード・不等分割
びびりを抑制し、安定・高能率加工
性能・試験情報
加工データ
被削材：SCM435 φ12 バー材、使用機械：CNC自動旋盤、切削油剤：なし※
※動画撮影のためドライにて加工
加工形状
単位:mm
| 加工部 | 加工内容 | 加工方法 | 使用工具 | 切削速度 （m/min） | 送り速度 （mm/min） | ap | ae |
|---|---|---|---|---|---|---|---|
| 平面 | 荒加工 | Dカット （正面切削） | AE-VTSS φ12 | 90 （2,400min-1） | 200 （0.028mm/t） | 1.4×2回 | 9.8 |
| 仕上げ加工 | 0.2 | 10 | |||||
| キー溝 | 荒加工 | 突込み切削 | AE-VTSS φ4 | 70 （5,600min-1） | 115 （0.021mm/rev） | 1.2 | - |
| 溝切削 | 500 （0.03mm/t） | 1.2 | 4 | ||||
| 仕上げ加工 | 突込み切削 | 115 （0.021mm/rev） | 0.1 | - | |||
| 溝切削 | 500 （0.03mm/t） | 0.1 | 4 |
キー溝加工の荒加工は、キー溝深さ2.5mmを確保するため同じ加工を2回行っています。

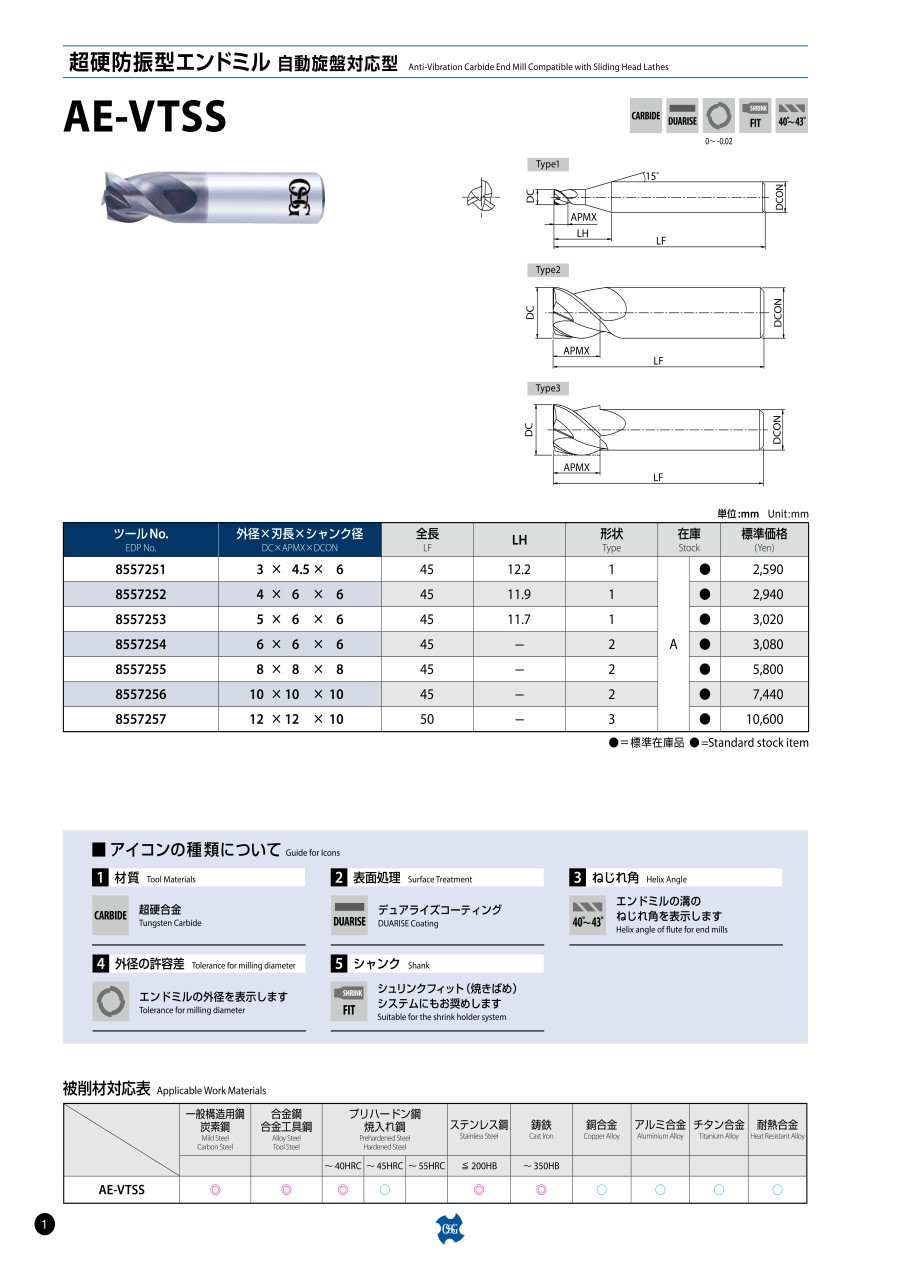

外形図
Type1
Type2
Type3
動画
製品特長紹介動画
推奨切削条件
推奨切削条件表
溝切削
側面切削
突込み切削
切削条件時の注意
1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. 回転速度は基準切削速度の中央値より算出したものです。ワーク保持力、機械剛性等、使用状況により回転速度、送り速度を調整下さい。
3. 切削油剤は被削材に適したもので、発煙性の少ないものをご使用下さい。
4. 乾式の場合には、切りくず詰まりが無いようエアブローにて切りくずを除去下さい。
5. ステンレス鋼, 析出硬化系ステンレス鋼, チタン合金の加工には、水溶性切削油剤の使用を推奨します。
6. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
適用被削材
| 一般構造用鋼 炭素鋼 | 合金鋼 合金工具鋼 | プリハードン鋼 焼入れ鋼 | ステンレス鋼 | 鋳鉄 | 銅合金 | アルミ合金 | チタン合金 | 耐熱合金 | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| ～ 40HRC | ～ 45HRC | ～ 55HRC | ≦ 200HB | ～ 350HB | |||||||
| AE-VTSS | ◎ | ◎ | ◎ | ○ | ◎ | ◎ | ○ | ○ | ○ | ○ | |
選定サポート情報
自動旋盤対応工具のご紹介
AE-VMSS 超硬防振型エンドミル スタブ形 ライトアングルタイプ
- 直角コーナが必要な場合は、ライトアングルタイプを！
削り残しのない直角コーナ
Phoenix PSE 肩削りカッタシリーズ 自動旋盤対応サイズ
- 自動旋盤に適した形状
ラインナップ φ10 ～φ25
EcoCut Mini（ ECM） 多機能旋削ツール
- 1本で穴あけ、内径旋削、外径旋削、端面旋削が可能
2.25D ：φ2 ～φ8
4D ：φ2 ～φ8
ADF 超硬フラットドリル
- 小径の穴加工にも対応
ADF-2D ：φ0.2 ～ φ20
ADFO-3D ：φ3 ～ φ20
ADFLS-2D ：φ3 ～ φ20
ADF-NC ：φ2 ～ φ12
ADFO-NC ：φ3 ～ φ10
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,970円 ( 3,267円 ) | 1日目 |
3,300円 ( 3,630円 ) | 1日目 |
3,377円 ( 3,715円 ) | 1日目 |
3,402円 ( 3,742円 ) | 1日目 |
5,159円 ( 5,675円 ) | 1日目 |
6,620円 ( 7,282円 ) | 1日目 |
8,777円 ( 9,655円 ) | 1日目 |
詳細情報
基本情報
・自動旋盤に適した形状で、3枚刃仕様と底刃フック形状により切りくず排出性の向上と安定した切りくず形状を実現。
・突込み加工などあらゆる加工に対応します。
ご注意
- 画像は商品シリーズの代表イメージ画像です。型番により商品仕様・外観が異なる場合がございます。詳細はカタログをご参照下さい。
