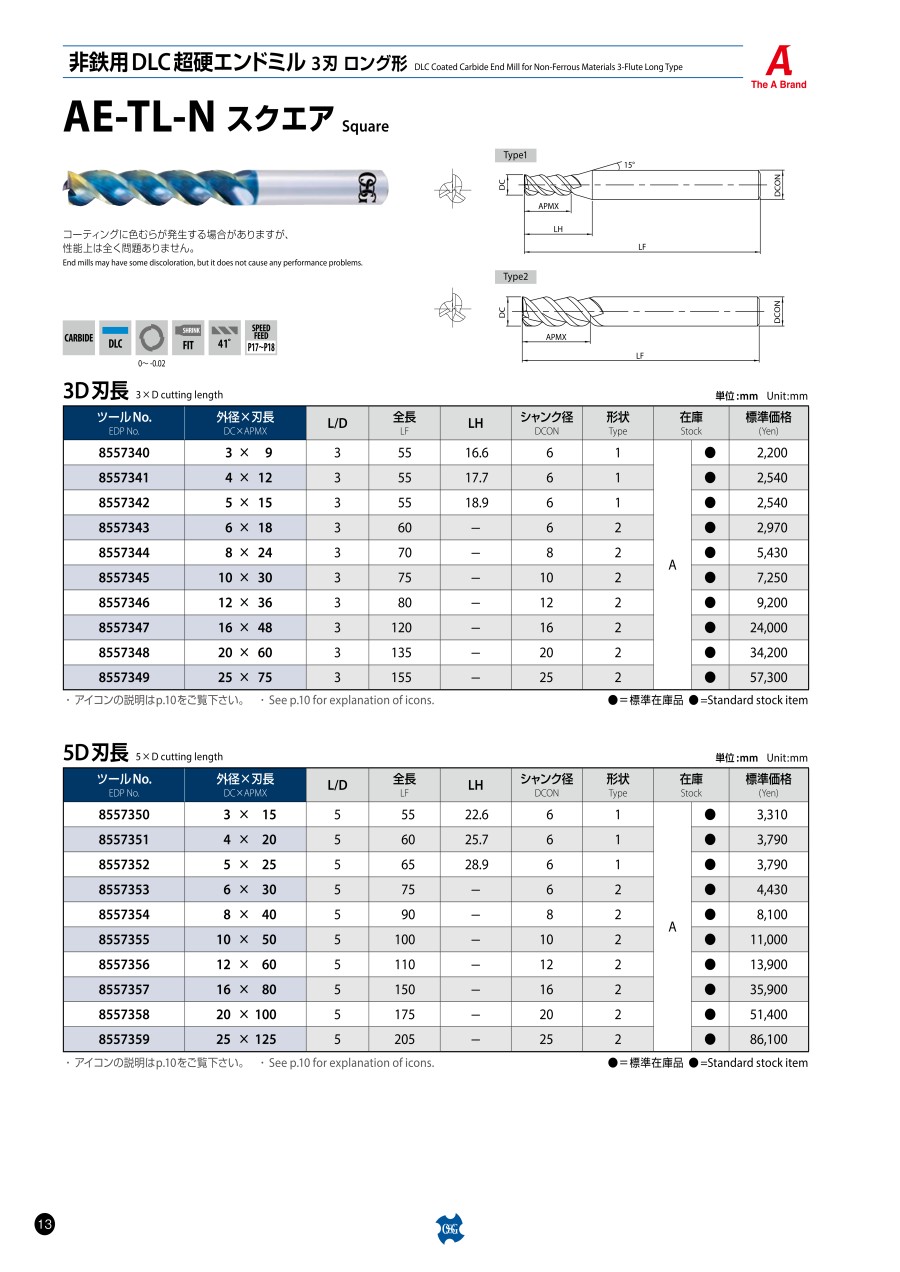

AE-TL-N　非鉄用DLC超硬スクエアエンドミルロング形

製品特長・仕様

製品の基本仕様・特長

非鉄用DLC 超硬エンドミル  AE-TS-N・AE-TL-N

非鉄加工に適した標準仕様

加工面品位  DLC-SUPER HARDコーティング

コーティング表面の平滑さにより、耐溶着性や潤滑性が求められるアルミニウム合金などの非鉄金属に抜群の威力を発揮します。また良好な切れ味を実現しバリを抑制することで優れた加工面品位を実現します。

新溝フォーム  剛性と切りくず排出性を両立

心厚を大きくすることで剛性を高め、びびりを抑制します。
また、良好な切りくず排出性を実現する溝フォームを採用し、剛性と切りくず排出性を両立します。

矢印：切りくず排出イメージ

環境配慮  DLCコーティング採用で長寿命  詳細はデジタルカタログP.46参照

工具の長寿命化は廃棄物の削減につながり省資源化に貢献します。
さらに再研磨・再コーティング、超硬リサイクルにより資源循環型の加工環境を実現します。

DLCコーティング採用で高い耐溶着性を発揮し、長寿命化を実現します。

使用工具	AE-TS-N φ10×30	他社ノンコート品 φ10 3刃
被削材	A7075
加工方法	溝切削
切削速度	300m/min （9,550min-1）
送り速度	1,430mm/min（0.05mm/t）
切込深さ	ap =10mm
切削油剤	エアブロー※
使用機械	立形マシニングセンタ（BT40）

※ DLCコーティングの効果確認のためエアブローで試験を行っています。

性能・試験情報

高精度  良好な加工面品位

DLCコーティングと非鉄加工に適した刃先仕様による効果

良好な加工面品位を実現します。

使用工具	AE-TS-N スクエア φ20	従来品
被削材	A7075
加工方法	側面ステップ切削
切削速度	300m/min （4,750min-1）
送り速度	700mm/min（0.05mm/t）※
切込深さ	ap =20mm×2回 ae =6mm
切削油剤	水溶性切削油剤
使用機械	横形マシニングセンタ（BT50）

※切削試験のため送り速度を下げて加工しています。

良好な加工面

切削初期時点の側面粗さ

ラジアスタイプの効果

ラジアスタイプは底面の加工面品位向上に効果的です。

切削初期時点の底面粗さ

外形図

Type1

Type2

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

AE-TS-N 切削条件基準表  スクエア/ピンカド/ラジアスタイプ共通

溝切削

側面切削

突込み切削

突出し長さ変化による切削条件調整の目安（DC=φ6、φ8）

AE-TL-N 切削条件基準表  3D刃長  スクエア/ピンカドタイプ共通

溝切削

側面切削

突込み切削

5D刃長

側面切削

切削条件時の注意

AE-TS-N 切削条件基準表  スクエア/ピンカド/ラジアスタイプ共通

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. この切削条件表は、水溶性切削油剤を使用する場合のものです。
3. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
4. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
5. 突出し長さが長くなる場合は、回転速度、送り速度を「突出し長さ変化による切削条件調整の目安」を参考に調整下さい
   （突出し長さ変化による切削条件調整の目安（DC=φ6、φ8）表参照）。
6. 切りくずが絡む場合は、回転速度、送り速度を下げてご使用下さい。
7. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
   また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

AE-TL-N 切削条件基準表  3D刃長  スクエア/ピンカドタイプ共通

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. この切削条件表は、水溶性切削油剤を使用する場合のものです。
3. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
4. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
5. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
   また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

5D刃長

1. 機械、ホルダは剛性のある精度の高いものをご使用下さい。
2. この切削条件表は、水溶性切削油剤を使用する場合のものです。
3. 切込深さ、機械剛性等使用状況により、回転速度、送り速度を調整下さい。
4. 加工精度を要求される場合は、回転速度、送り速度、切込み量を抑えて使用下さい。
5. マグネシウム合金切削において、切削油剤を使用する場合は切削油剤メーカの推奨するものを必ずご使用下さい。
   また、切りくずの処理・管理にご注意下さい。発火の恐れがあります。

選定サポート情報

加工形態

立ち壁加工に対応する非鉄用DLCエンドミル

■ AE-TS-N・AE-VTS-N

• 刃長1.5D
• 3Dまで対応

■ AE-TL-N

• 刃長3D・5D
• 最大5Dまで対応

■ PXAL

• 刃長1D
• 最大7Dまで対応

■ AE-VTFE-N^※

• 刃太タイプ・ロングシャンク形状
• 最大8Dまで対応

※AE-VTFE-Nの外径φ22はL/D=7以下でご使用下さい。
