シンプルでありながらも、強固に取り付けられるクランプ機構。
3 つの広い拘束面に、刃先から末広がりのテーパ角度を付けたことで、インサートが抜けにくいクランプ機構を形成。より安定した加工を実現するために、板バイトには頑強な特殊合金鋼を採用しました。またインサートは専用レンチひとつで、簡単に取り付けることができます。

取り付け作業をどこまでシンプルにできるか。
専用レンチは形状にこだわり、ぴたっと止まる感覚をつくりました。
ハンマーで叩き入れるなど、溝入れ工具のインサートを取り付ける手間を解消し、傷付けるリスクも減らした本製品で、現場の人がよりスムーズに作業ができたらうれしいです。

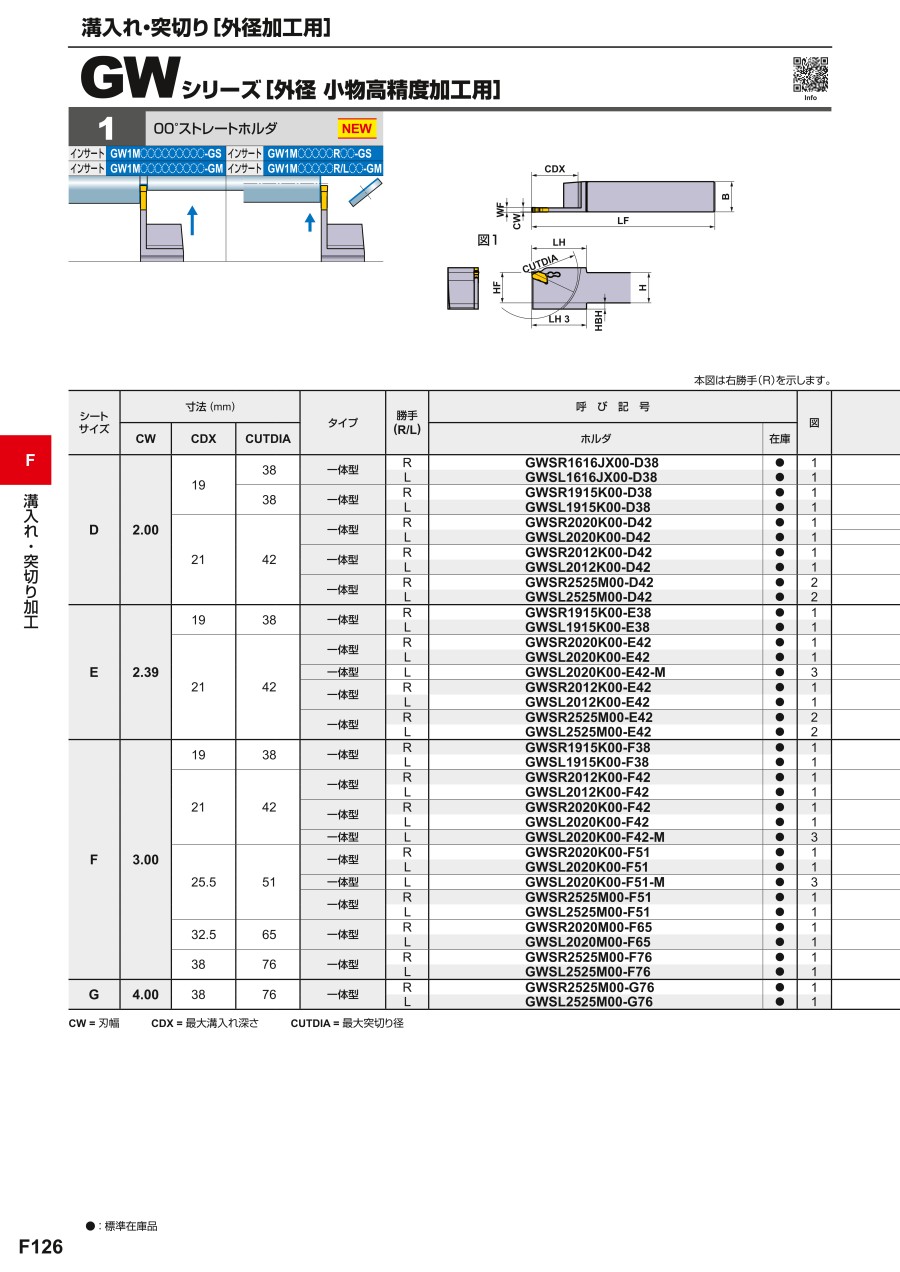

外形図

図1
本図は右勝手（R）を示します。

図2
本図は右勝手（R）を示します。

図3
本図は左勝手（L）を示します。

推奨切削条件

推奨切削条件表

切削速度

切削条件時の注意

注1） VP20RTが第一推奨材種です。
注2） VP10RT、VP20RT、VP30RT、MY5015は、湿式切削を推奨します。

選定サポート情報

ホルダの対応部品

ホルダ
ホルダ	レンチ
GWSR/L1616JX00-D38	GWY39L
GWSR/L○○○○○00-○○○
GWSR/L2020K00-○○○-M

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

頭部

(mm)

刃先距離

(mm)

刃先高さ

(mm)

適合チップ

最小発注数量

2	19	左	16	16	120	30	0.3	16	GW1M0200D〇〇〇N、GW1M0200D〇〇〇L〇〇	1個
2	19	左	19.05	15.875	125	35	0.3	19.05	GW1M0200D〇〇〇N、GW1M0200D〇〇〇L〇〇	1個
2.39	19	左	19.05	15.875	125	35	0.2	19.05	GW1M0239E〇〇〇N、GW1M0239E〇〇〇L〇〇	1個
3	19	左	19.05	15.875	125	35	0.3	19.05	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
2	21	左	20	12	125	35	0.3	20	GW1M0200D〇〇〇N、GW1M0200D〇〇〇L〇〇	1個
2.39	21	左	20	12	125	35	0.2	20	GW1M0239E〇〇〇N、GW1M0239E〇〇〇L〇〇	1個
3	21	左	20	12	125	35	0.3	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
2	21	左	20	20	125	35	0.3	20	GW1M0200D〇〇〇N、GW1M0200D〇〇〇L〇〇	1個
2.39	21	左	20	20	125	35	0.2	20	GW1M0239E〇〇〇N、GW1M0239E〇〇〇L〇〇	1個
2.39	21	左	20	20	125	35	5.7	20	GW1M0239E〇〇〇N、GW1M0239E〇〇〇L〇〇	1個
3	21	左	20	20	125	35	0.3	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
3	21	左	20	20	125	35	5.8	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
3	25.5	左	20	20	125	35	0.3	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
3	25.5	左	20	20	125	35	5.8	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
3	32.5	左	20	20	150	40	0.3	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
2	21	左	25	25	150	40	0.3	25	GW1M0200D〇〇〇N、GW1M0200D〇〇〇L〇〇	1個
2.39	21	左	25	25	150	40	0.2	25	GW1M0239E〇〇〇N、GW1M0239E〇〇〇L〇〇	1個
3	25.5	左	25	25	150	40	0.3	25	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
3	38	左	25	25	150	45	0.3	25	GW1M0300F〇〇〇N、GW1M0300F〇〇〇L〇〇	1個
4	38	左	25	25	150	45	0.4	25	GW1M0400G〇〇〇N、GW1M0400G〇〇〇L〇〇	1個
2	19	右	16	16	120	30	0.3	16	GW1M0200D〇〇〇N、GW1M0200D〇〇〇R〇〇	1個
2	19	右	19.05	15.875	125	35	0.3	19.05	GW1M0200D〇〇〇N、GW1M0200D〇〇〇R〇〇	1個
2.39	19	右	19.05	15.875	125	35	0.2	19.05	GW1M0239E〇〇〇N、GW1M0239E〇〇〇R〇〇	1個
3	19	右	19.05	15.875	125	35	0.3	19.05	GW1M0300F〇〇〇N、GW1M0300F〇〇〇R〇〇	1個
2	21	右	20	12	125	35	0.3	20	GW1M0200D〇〇〇N、GW1M0200D〇〇〇R〇〇	1個
2.39	21	右	20	12	125	35	0.2	20	GW1M0239E〇〇〇N、GW1M0239E〇〇〇R〇〇	1個
3	21	右	20	12	125	35	0.3	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇R〇〇	1個
2	21	右	20	20	125	35	0.3	20	GW1M0200D〇〇〇N、GW1M0200D〇〇〇R〇〇	1個
2.39	21	右	20	20	125	35	0.2	20	GW1M0239E〇〇〇N、GW1M0239E〇〇〇R〇〇	1個
3	21	右	20	20	125	35	0.3	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇R〇〇	1個
3	25.5	右	20	20	125	35	0.3	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇R〇〇	1個
3	32.5	右	20	20	150	40	0.3	20	GW1M0300F〇〇〇N、GW1M0300F〇〇〇R〇〇	1個
2	21	右	25	25	150	40	0.3	25	GW1M0200D〇〇〇N、GW1M0200D〇〇〇R〇〇	1個
2.39	21	右	25	25	150	40	0.2	25	GW1M0239E〇〇〇N、GW1M0239E〇〇〇R〇〇	1個
3	25.5	右	25	25	150	40	0.3	25	GW1M0300F〇〇〇N、GW1M0300F〇〇〇R〇〇	1個
3	38	右	25	25	150	45	0.3	25	GW1M0300F〇〇〇N、GW1M0300F〇〇〇R〇〇	1個
4	38	右	25	25	150	45	0.4	25	GW1M0400G〇〇〇N、GW1M0400G〇〇〇R〇〇	1個

通常単価(税別) (税込単価)	通常出荷日

14,284円 ( 15,712円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,609円 ( 19,370円 )	4日目
17,283円 ( 19,011円 )	4日目
17,609円 ( 19,370円 )	4日目
17,283円 ( 19,011円 )	4日目
17,609円 ( 19,370円 )	4日目
17,283円 ( 19,011円 )	4日目
17,609円 ( 19,370円 )	4日目
17,609円 ( 19,370円 )	4日目
17,609円 ( 19,370円 )	4日目
17,609円 ( 19,370円 )	4日目
17,609円 ( 19,370円 )	4日目
14,284円 ( 15,712円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,283円 ( 19,011円 )	4日目
17,609円 ( 19,370円 )	4日目
17,609円 ( 19,370円 )	4日目
17,609円 ( 19,370円 )	4日目
17,609円 ( 19,370円 )	4日目
17,609円 ( 19,370円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・抜けにくいテーパークランプやセーフティキー、凸面受けにより高信頼のインサートクランプを実現
・レンチのワンアクションにより、容易にインサートの着脱が可能
・すくい面と逃げ面の両側から同時に給油する2つのクーラント出口は、効果的に切れ刃を冷却できるので、耐摩耗性が大幅に向上
・ツールブロックには6つのクーラント接続口と2つのクーラント出口を設置し、使用機械の取り付けに合わせたクーラントホースの取り付けが可能
・インサートには、優れた切りくず処理を実現するブレーカシステムを採用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
