iMX-B3FV 高能率加工用3枚刃制振ボールヘッド

製品特長・仕様

• 深彫り加工（DCx5～）において高能率加工が可能です。
• 荒加工では、耐欠損性と高い切りくず排出性を実現します。
• 仕上げ加工では、制振効果を高め高能率加工を可能にします。

EP8100 シリーズ （EP8110/EP8120）

耐酸化性と潤滑性に優れる新開発の（Al,Cr,Si）N 系コーティングと耐摩耗性と高密着性で実績の高い（Al,Ti,Si）N コーティングの組み合わせで、高硬度鋼加工で優れた耐摩耗性を発揮します。

高能率加工用3枚刃制振ボールヘッド  iMX-B3FV

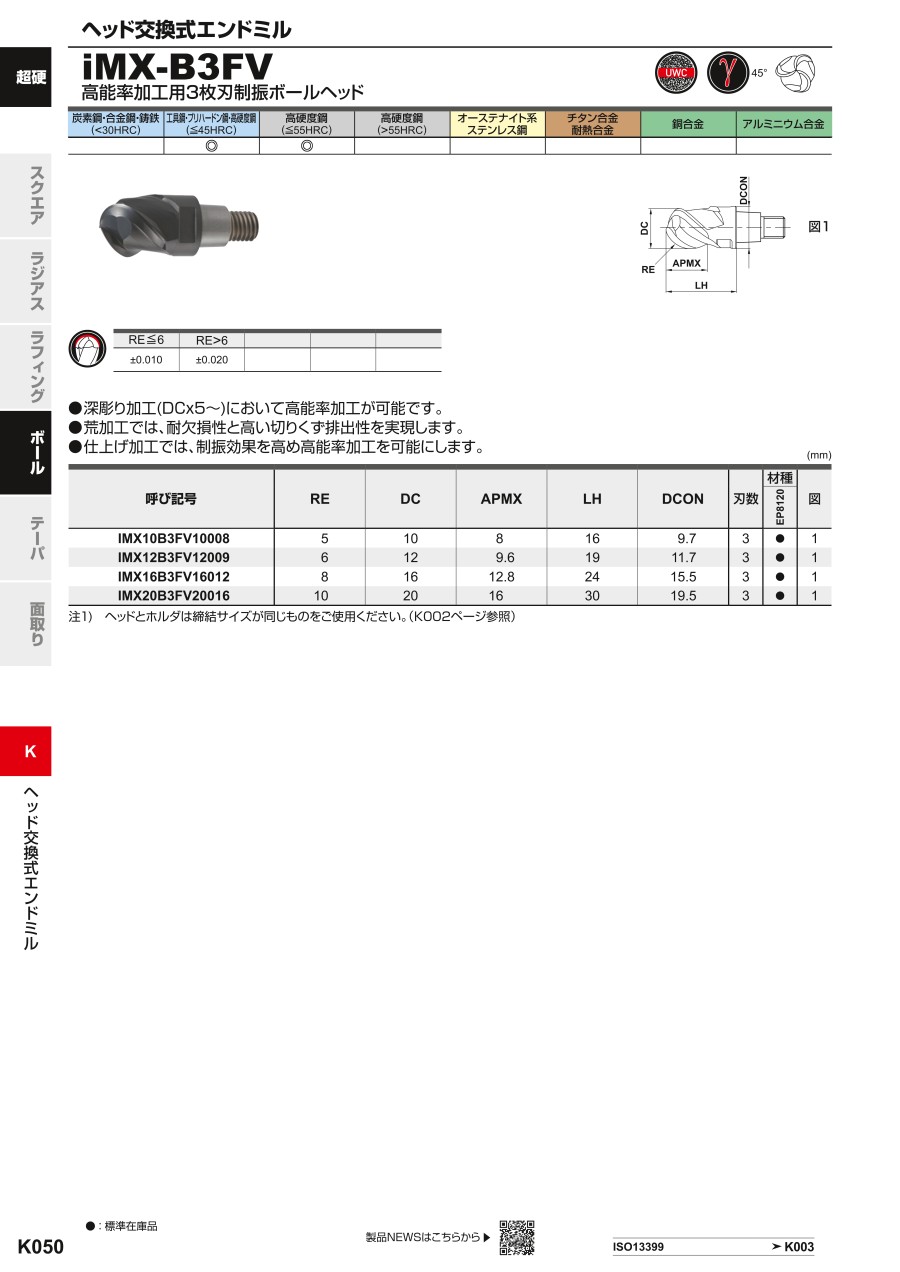

外形図

使用方法・使用事例

使用方法

ヘッド取付け要領

1. きれいなウエスなどで、ヘッド／ホルダのテーパ面／端面の油分・ほこりなどを取り除いてください。

2. 締め付ける際、刃先に直接素手で触れるとけがをする可能性があるので、保護手袋など保護具を使用してください。
   すきまが残った状態から付属のレンチを使用して、ヘッドとホルダの端面が密着するまで締め付けてください。

3. 必要となる推奨トルクに達する角度は下表を参考にしてください。
   より厳密に管理する場合はトルクレンチを使って、下表のトルクで締め付けてください。

対応ヘッド	参考締付け角α	推奨締付けトルク （N・m）
IMX10□	50°	10
IMX12□	50°	15
IMX16□	50°	30
IMX20□	40°	50
IMX25□	35°	75

注1） 必ず付属のレンチをご使用ください。（一般のレンチとは厚みが異なります）

推奨切削条件

推奨切削条件表

肩削り加工 （L/D=5）

肩削り加工 （L/D=7）

切削条件時の注意

注1） 制振タイプは一般刃タイプと比較し、びびり振動抑制効果がありますが、機械や被削材の剛性がない場合、びびり振動が発生することがあります。
       その際は、上表の回転速度、送り速度、切込み量を調整してください。
注2） 切込み量が小さい場合、回転速度と送り速度を上げることができます。
注3） αとは、加工面の傾斜角です。

適用被削材

選定サポート情報

ヘッド
