Cカッターマイクロ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
ST6W-CS6-45B-24の仕様・寸法情報
用途
穴面取り / 面取り・横走り
カウンターシンク
〇
面取り刃両角（θ）(°)
90
大径（D）(mm)
5.9
シャンクサイズ
6
全長(mm)
60
刃数
3
外周刃有無
無
被削材
-
工具材種
超硬
D1(mm)
3.4
L1(mm)
24
DS(mm)
-
-
-
外形図
規格表
| 型 式 | ΦDc | ΦDs | ΦD1 | L | Ls | L1 | L2 | Cmax. |
|---|---|---|---|---|---|---|---|---|
| ST3W-CS3-45B-06 | 2.9 | 3 | 1.7 | 40 | 33.0 | 6 | 4.5 | 0.50 |
| ST3W-CS3-45B-12 | 1.9 | 27.0 | 12 | 10.5 | 0.40 | |||
| ST4W-CS4-45B-08 | 3.9 | 4 | 2.1 | 45 | 35.5 | 8 | 6.0 | 0.80 |
| ST4W-CS4-45B-16 | 2.4 | 27.5 | 16 | 14.0 | 0.65 | |||
| ST5W-CS5-45B-10 | 4.9 | 5 | 2.5 | 50 | 37.5 | 10 | 7.0 | 1.10 |
| ST5W-CS5-45B-20 | 2.8 | 28.0 | 20 | 17.5 | 0.95 | |||
| ST6W-CS6-45B-12 | 5.9 | 6 | 3.0 | 50 | 35.5 | 12 | 8.5 | 1.35 |
| ST6W-CS6-45B-24 | 3.4 | 60 | 33.5 | 24 | 21.0 | 1.15 | ||
| ST8W-CS8-45B-16 | 7.9 | 8 | 4.0 | 60 | 40.5 | 16 | 11.5 | 1.85 |
| ST8W-CS8-45B-32 | 4.5 | 70 | 35.0 | 32 | 28.0 | 1.60 |

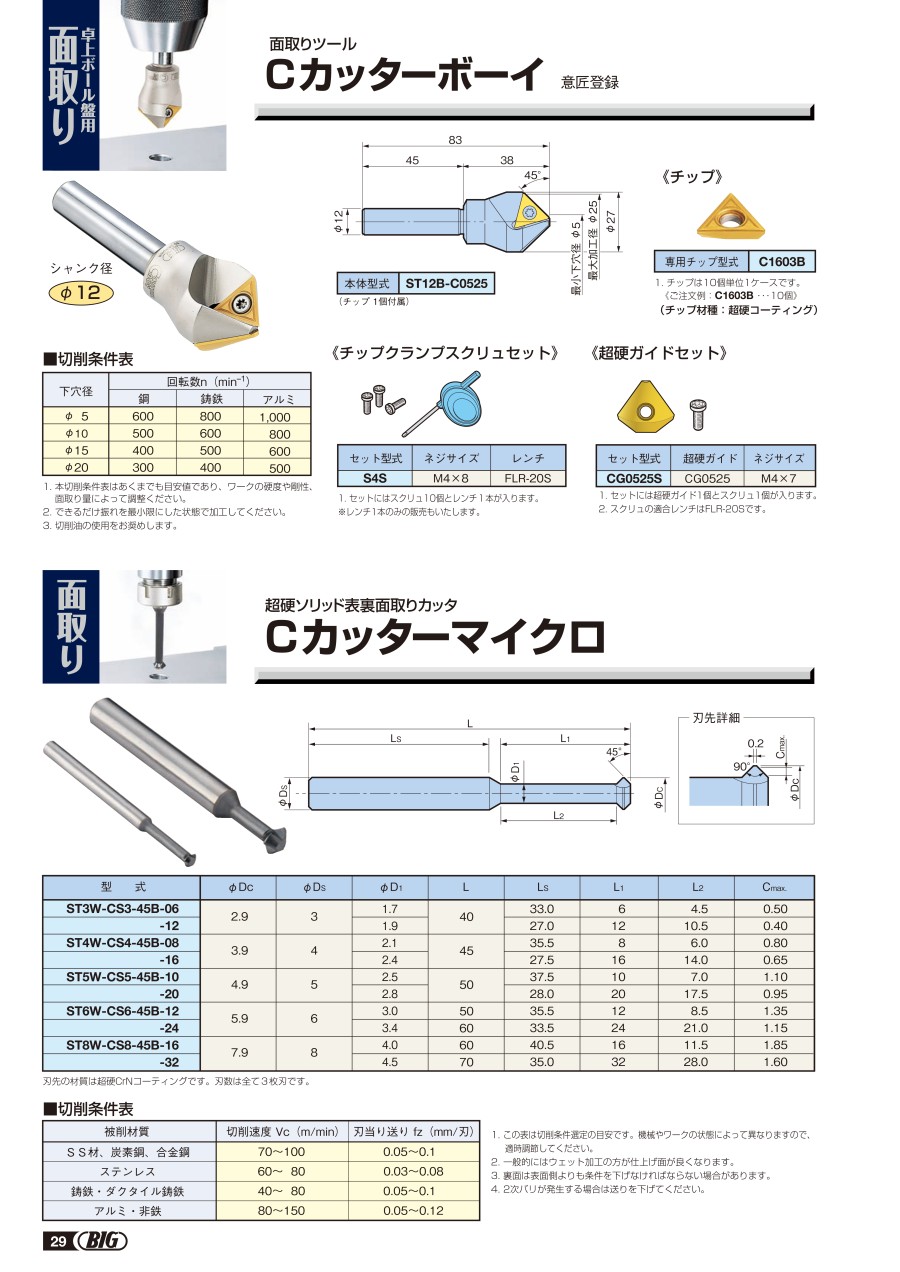

カタログ
類似品類似品をすべて見る
商品担当おすすめ
オーエスジー
HY-HSCM 面取り用多刃超硬エンドミル
オーエスジー
HY-QCC 面取り用超硬Qボールエンドミル
オーエスジー
HY-BCC 裏面取り用超硬エンドミル
Cカッターマイクロの型番ST6W-CS6-45B-24のページです。
型番ST6W-CS6-45B-24に関する仕様情報を記載しております。
