THE CUT

ハイスコーティングステンレス用エンドミルシャンクドリル NC-SUS-SDS

カタログ |

通常単価(税別): 900円～7,219円

税込単価: 990円～7,941円

【特長】・X形シンニングの採用により高精度の穴明け加工を実現・エンドミルシャン...

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
コバルトハイス
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
鋼用
単品/セット品
単品
先端角 (°)
125
シンニング
X形
工具材質（詳細）
HSS-CO
コーティング・表面処理（詳細）
TiNコーティング
刃数
2

未確定：候補が81型番あります。

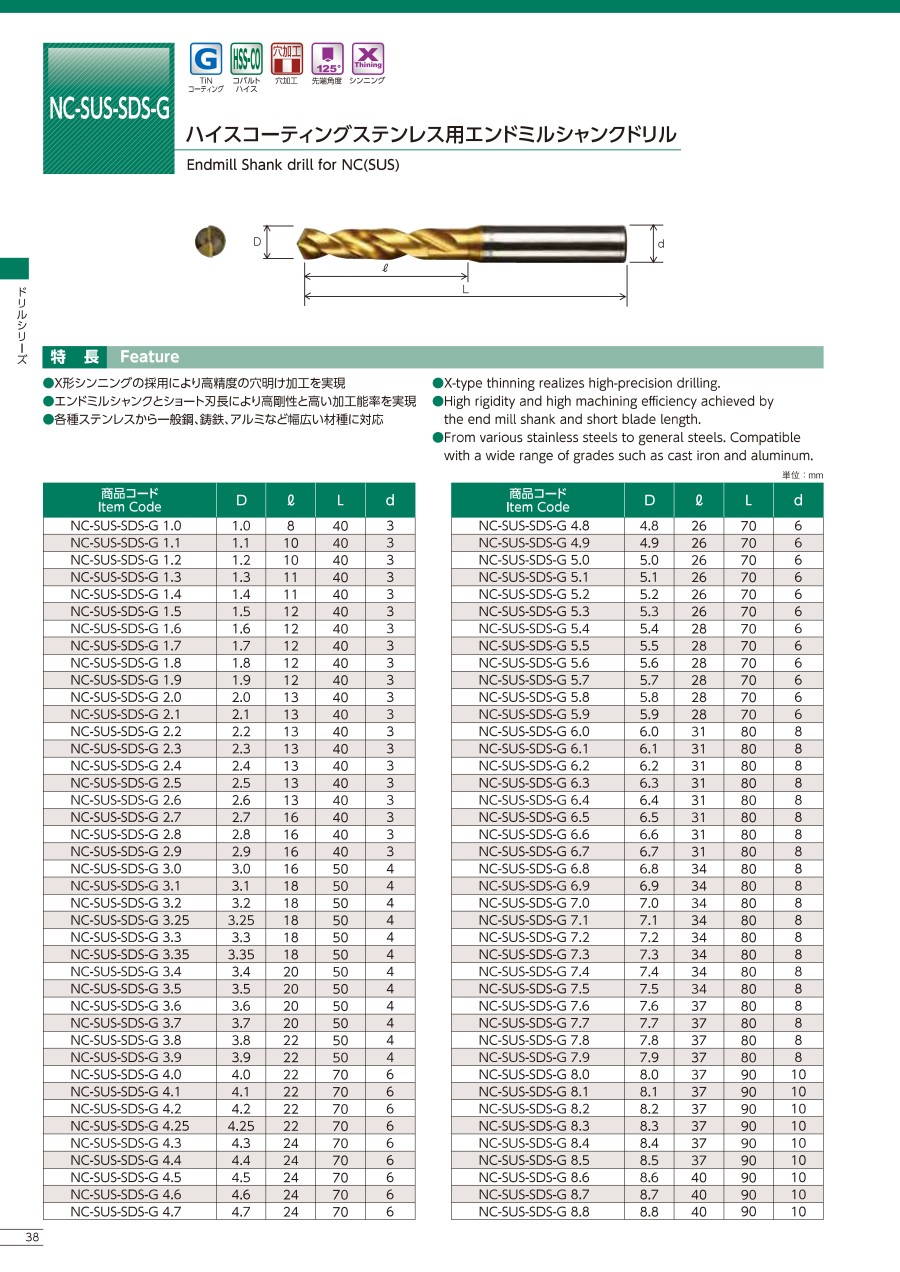

外形図
型番リスト
詳細情報
カタログ

外形図

規格表

単位：mm

商品コード	D	l	L	d
NC-SUS-SDS-G 1.0	1.0	8	40	3
NC-SUS-SDS-G 1.1	1.1	10	40	3
NC-SUS-SDS-G 1.2	1.2	10	40	3
NC-SUS-SDS-G 1.3	1.3	11	40	3
NC-SUS-SDS-G 1.4	1.4	11	40	3
NC-SUS-SDS-G 1.5	1.5	12	40	3
NC-SUS-SDS-G 1.6	1.6	12	40	3
NC-SUS-SDS-G 1.7	1.7	12	40	3
NC-SUS-SDS-G 1.8	1.8	12	40	3
NC-SUS-SDS-G 1.9	1.9	12	40	3
NC-SUS-SDS-G 2.0	2.0	13	40	3
NC-SUS-SDS-G 2.1	2.1	13	40	3
NC-SUS-SDS-G 2.2	2.2	13	40	3
NC-SUS-SDS-G 2.3	2.3	13	40	3
NC-SUS-SDS-G 2.4	2.4	13	40	3
NC-SUS-SDS-G 2.5	2.5	13	40	3
NC-SUS-SDS-G 2.6	2.6	13	40	3
NC-SUS-SDS-G 2.7	2.7	16	40	3
NC-SUS-SDS-G 2.8	2.8	16	40	3
NC-SUS-SDS-G 2.9	2.9	16	40	3
NC-SUS-SDS-G 3.0	3.0	16	50	4
NC-SUS-SDS-G 3.1	3.1	18	50	4
NC-SUS-SDS-G 3.2	3.2	18	50	4
NC-SUS-SDS-G 3.25	3.25	18	50	4
NC-SUS-SDS-G 3.3	3.3	18	50	4
NC-SUS-SDS-G 3.35	3.35	18	50	4
NC-SUS-SDS-G 3.4	3.4	20	50	4
NC-SUS-SDS-G 3.5	3.5	20	50	4
NC-SUS-SDS-G 3.6	3.6	20	50	4
NC-SUS-SDS-G 3.7	3.7	20	50	4
NC-SUS-SDS-G 3.8	3.8	22	50	4
NC-SUS-SDS-G 3.9	3.9	22	50	4
NC-SUS-SDS-G 4.0	4.0	22	70	6
NC-SUS-SDS-G 4.1	4.1	22	70	6
NC-SUS-SDS-G 4.2	4.2	22	70	6
NC-SUS-SDS-G 4.25	4.25	22	70	6
NC-SUS-SDS-G 4.3	4.3	24	70	6
NC-SUS-SDS-G 4.4	4.4	24	70	6
NC-SUS-SDS-G 4.5	4.5	24	70	6
NC-SUS-SDS-G 4.6	4.6	24	70	6
NC-SUS-SDS-G 4.7	4.7	24	70	6
NC-SUS-SDS-G 4.8	4.8	26	70	6
NC-SUS-SDS-G 4.9	4.9	26	70	6
NC-SUS-SDS-G 5.0	5.0	26	70	6
NC-SUS-SDS-G 5.1	5.1	26	70	6
NC-SUS-SDS-G 5.2	5.2	26	70	6
NC-SUS-SDS-G 5.3	5.3	26	70	6
NC-SUS-SDS-G 5.4	5.4	28	70	6
NC-SUS-SDS-G 5.5	5.5	28	70	6
NC-SUS-SDS-G 5.6	5.6	28	70	6
NC-SUS-SDS-G 5.7	5.7	28	70	6
NC-SUS-SDS-G 5.8	5.8	28	70	6
NC-SUS-SDS-G 5.9	5.9	28	70	6
NC-SUS-SDS-G 6.0	6.0	31	80	8
NC-SUS-SDS-G 6.1	6.1	31	80	8
NC-SUS-SDS-G 6.2	6.2	31	80	8
NC-SUS-SDS-G 6.3	6.3	31	80	8
NC-SUS-SDS-G 6.4	6.4	31	80	8
NC-SUS-SDS-G 6.5	6.5	31	80	8
NC-SUS-SDS-G 6.6	6.6	31	80	8
NC-SUS-SDS-G 6.7	6.7	31	80	8
NC-SUS-SDS-G 6.8	6.8	34	80	8
NC-SUS-SDS-G 6.9	6.9	34	80	8
NC-SUS-SDS-G 7.0	7.0	34	80	8
NC-SUS-SDS-G 7.5	7.5	34	80	8
NC-SUS-SDS-G 8.0	8.0	37	90	10
NC-SUS-SDS-G 8.4	8.4	37	90	10
NC-SUS-SDS-G 8.5	8.5	37	90	10
NC-SUS-SDS-G 8.6	8.6	40	90	10
NC-SUS-SDS-G 9.0	9.0	40	90	10
NC-SUS-SDS-G 9.5	9.5	40	90	10
NC-SUS-SDS-G 10.0	10.0	43	100	12
NC-SUS-SDS-G 10.2	10.2	43	100	12
NC-SUS-SDS-G 10.3	10.3	43	100	12
NC-SUS-SDS-G 10.4	10.4	43	100	12
NC-SUS-SDS-G 10.5	10.5	43	100	12
NC-SUS-SDS-G 11.0	11.0	47	100	12
NC-SUS-SDS-G 11.5	11.5	47	100	12
NC-SUS-SDS-G 12.0	12.0	51	100	12
NC-SUS-SDS-G 12.5	12.5	51	100	12
NC-SUS-SDS-G 13.0	13.0	51	100	12

エンドミルシャンクドリル NC-SUS-SDS-Gの刃径（直径）許容差について

ドリル刃径（直径）許容差
1.0≦D≦3.0	3＜D≦6	6＜D≦10	10＜D
0	0	0	0
-0.014	-0.018	-0.022	-0.027

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

最小発注数量

1	8	40	3	1個
1.1	10	40	3	1個
1.2	10	40	3	1個
1.3	11	40	3	1個
1.4	11	40	3	1個
1.5	12	40	3	1個
1.6	12	40	3	1個
1.7	12	40	3	1個
1.8	12	40	3	1個
1.9	12	40	3	1個
2	13	40	3	1個
2.1	13	40	3	1個
2.2	13	40	3	1個
2.3	13	40	3	1個
2.4	13	40	3	1個
2.5	13	40	3	1個
2.6	13	40	3	1個
2.7	16	40	3	1個
2.8	16	40	3	1個
2.9	16	40	3	1個
3	16	50	4	1個
3.1	18	50	4	1個
3.2	18	50	4	1個
3.3	18	50	4	1個
3.4	20	50	4	1個
3.5	20	50	4	1個
3.6	20	50	4	1個
3.7	20	50	4	1個
3.8	22	50	4	1個
3.9	22	50	4	1個
3.25	18	50	4	1個
3.35	18	50	4	1個
4	22	70	6	1個
4.1	22	70	6	1個
4.2	22	70	6	1個
4.3	24	70	6	1個
4.4	24	70	6	1個
4.5	24	70	6	1個
4.6	24	70	6	1個
4.7	24	70	6	1個
4.8	26	70	6	1個
4.9	26	70	6	1個
4.25	22	70	6	1個
5	26	70	6	1個
5.1	26	70	6	1個
5.2	26	70	6	1個
5.3	26	70	6	1個
5.4	28	70	6	1個
5.5	28	70	6	1個
5.6	28	70	6	1個
5.7	28	70	6	1個
5.8	28	70	6	1個
5.9	28	70	6	1個
6	31	80	8	1個
6.1	31	80	8	1個
6.2	31	80	8	1個
6.3	31	80	8	1個
6.4	31	80	8	1個
6.5	31	80	8	1個
6.6	31	80	8	1個

通常単価(税別) (税込単価)	通常出荷日

980円 ( 1,078円 )	3日目
1,140円 ( 1,254円 )	3日目
1,140円 ( 1,254円 )	3日目
1,140円 ( 1,254円 )	3日目
1,140円 ( 1,254円 )	3日目
970円 ( 1,067円 )	3日目
1,050円 ( 1,155円 )	3日目
1,140円 ( 1,254円 )	3日目
1,140円 ( 1,254円 )	3日目
1,140円 ( 1,254円 )	3日目
950円 ( 1,045円 )	3日目
1,120円 ( 1,232円 )	3日目
1,120円 ( 1,232円 )	3日目
1,000円 ( 1,100円 )	3日目
1,000円 ( 1,100円 )	3日目
950円 ( 1,045円 )	3日目
1,060円 ( 1,166円 )	3日目
1,060円 ( 1,166円 )	3日目
1,060円 ( 1,166円 )	3日目
1,060円 ( 1,166円 )	3日目
900円 ( 990円 )	3日目
1,120円 ( 1,232円 )	3日目
1,120円 ( 1,232円 )	3日目
1,120円 ( 1,232円 )	3日目
1,120円 ( 1,232円 )	3日目
1,120円 ( 1,232円 )	3日目
1,210円 ( 1,331円 )	3日目
1,210円 ( 1,331円 )	3日目
1,210円 ( 1,331円 )	3日目
1,210円 ( 1,331円 )	3日目
1,210円 ( 1,331円 )	3日目
1,210円 ( 1,331円 )	3日目
1,210円 ( 1,331円 )	3日目
1,590円 ( 1,749円 )	3日目
1,450円 ( 1,595円 )	3日目
1,590円 ( 1,749円 )	3日目
1,590円 ( 1,749円 )	3日目
1,590円 ( 1,749円 )	3日目
1,870円 ( 2,057円 )	3日目
1,870円 ( 2,057円 )	3日目
1,870円 ( 2,057円 )	3日目
1,870円 ( 2,057円 )	3日目
1,640円 ( 1,804円 )	3日目
1,670円 ( 1,837円 )	3日目
1,670円 ( 1,837円 )	3日目
1,670円 ( 1,837円 )	3日目
1,670円 ( 1,837円 )	3日目
1,670円 ( 1,837円 )	3日目
1,670円 ( 1,837円 )	3日目
1,820円 ( 2,002円 )	3日目
1,820円 ( 2,002円 )	3日目
1,820円 ( 2,002円 )	3日目
1,820円 ( 2,002円 )	3日目
2,210円 ( 2,431円 )	3日目
2,430円 ( 2,673円 )	3日目
2,430円 ( 2,673円 )	3日目
2,570円 ( 2,827円 )	3日目
2,570円 ( 2,827円 )	3日目
2,570円 ( 2,827円 )	3日目
2,780円 ( 3,058円 )	3日目

基本情報

基本情報

【特長】
・X形シンニングの採用により高精度の穴明け加工を実現
・エンドミルシャンクとショート刃長により高剛性と高い加工能率を実現
・各種ステンレスから一般鋼、鋳鉄、アルミなど幅広い材種に対応

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
