DWAE WSTARドリル Miniサイズ

製品特長・仕様

製品の基本仕様・特長

自動盤・小型旋盤用超硬ソリッドドリル  WSTARドリルシリーズ
DWAE  _{Mini サイズ φ1.0mm-φ2.9mm}

小径加工の高精度化・長寿命化のポイント

＜解析条件＞
解析モデル : DC=φ2mm, L/D=4
全長 : OAL= 50mm
束拘面 : シャンク端0-30mmの範囲
荷重 : 逃げ面部からZ方向へ分布荷重 130N

＜切削条件＞
被削材 : S10C
使用工具 : DC=φ2mm, L/D=4
切削速度 : vc= 30m/min
送り量 : fr= 0.04mm/rev.
穴深さ : 8mm
加工形態 : 水溶性切削油剤

性能・試験情報

SUS420J2 耐摩耗性比較

DP102Aと新刃先処理により、外部給油クーラントでも安定した寿命を発揮します。

切削長18m加工後撮影

DWAE

従来品A

＜切削条件＞
被削材 : SUS420J2
使用工具 : DWAE0200X04S040
切削速度 : vc= 30m/min
送り量 : fr= 0.045mm/rev.
穴深さ : 8mm
加工形態 : 湿式切削 外部給油（水溶性切削油剤）

SUS420J2 切削抵抗比較

DWAEは従来品と比較して、低スラスト抵抗を実現します。

＜切削条件＞
被削材 : SUS420J2
使用工具 : DWAE0200X04S040
切削速度 : vc= 40m/min
送り量 : fr= 0.06mm/rev.
穴深さ : 8mm
加工形態 : 湿式切削 外部給油（水溶性切削油剤）

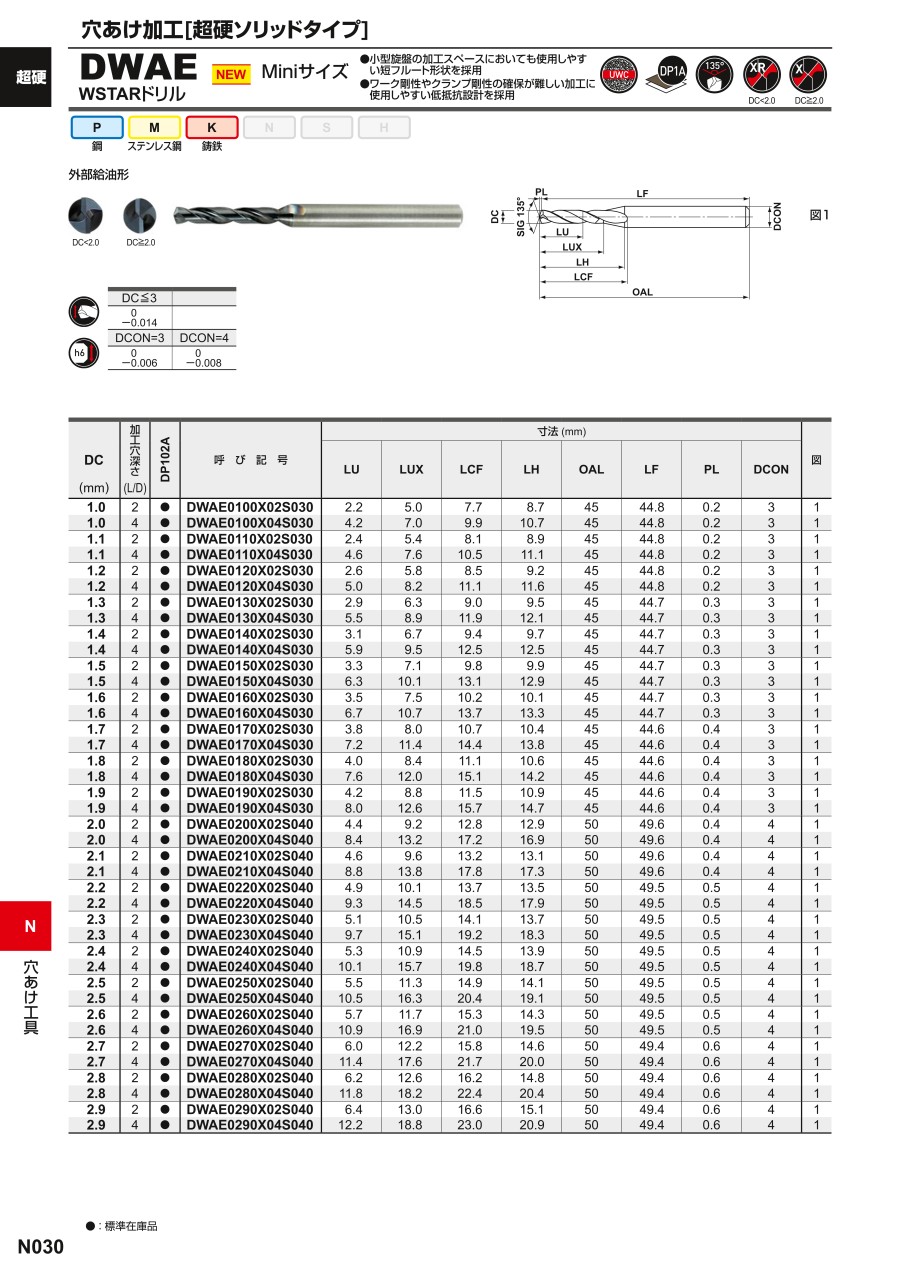

外形図

使用方法・使用事例

使用事例

使用工具		従来品	DWAE0250X04S040	従来品	DWAE0190X04S030
加工物		SUS420J2 バー材 前加工（センタリング） 被削材回転、止まり穴加工		電磁ステンレス鋼 前加工（センタリング） 被削材回転、止まり穴加工
切削条件	回転数 n（mm-1）	2546		4200	5900
	切削速度 vc（m/min）	20		25	35
	送り量 fr（mm/rev）	0.03		0.03	0.04
	加工穴深さ （mm）	2.5		6	6
	加工穴径 （mm）	2.5		1.9	1.9
加工形態		湿式切削（油性）		ステップ加工：1mm 湿式切削（油性）	ノンステップ加工 湿式切削（油性）
使用機械		自動旋盤		自動旋盤
結果		加工径のばらつきが小さく、切りくず排出性が良好であり、従来品の3倍の寿命を達成しました。		従来品と比較し寿命が2倍以上でノンステップ化により、高能率化と長寿命化の両方が実現できました。

使用工具		従来品	DWAE0180X04S030	従来品	DWAE0180X04S030
加工物		SUS420J2 前加工（センタリング） 被削材回転、止まり穴加工		SUS440C 相当
切削条件	回転数 n（mm-1）	4400	5300	2000
	切削速度 vc（m/min）	25	30	11
	送り量 fr（mm/rev）	0.02	0.035	0.02
	加工穴深さ （mm）	6	6	-
	加工穴径 （mm）	1.8	1.8	1.8
加工形態		ステップ加工：1mm 湿式切削（油性）	ノンステップ加工 湿式切削（油性）	ステップ加工：1mm 湿式切削（油性）
使用機械		自動旋盤		CNC旋盤
結果		従来品と比較し寿命が1.7倍、加工能率を2倍以上にすることができました。		従来品と比較し寿命が2倍以上で刃先の損傷も軽微により、長寿命化が実現できました。

推奨切削条件

推奨切削条件表

切削条件時の注意

注1） 上記切削条件は、水溶性切削油剤使用時の条件目安です。但しステンレス鋼については不水溶性切削油剤使用（推奨）時の条件目安となります。
注2） 不水溶性切削油剤を使用する場合は、切削速度を20%下げて十分な給油量を確保してください。（ステンレス鋼の推奨条件目安を除く）
注3） 切りくずの状態を確認し、必要に応じて目安0.2～1.0DCのステップ加工を実施してください。
注4） 機械剛性やワーククランプ、加工形状などの状況により切削条件を調整してください。
注5） 本製品は小型旋盤の加工スペースに合わせて設計されているため、LU寸法を超える加工深さは推奨いたしません。
注6） ドリルの取り付け振れ精度は0.03mm以下にて保持してください。
注7） 溝部は絶対に、保持しないでください。

適用被削材
