DLC4LATB 4枚刃アルミニウム合金加工用DLCコーティングテーパ刃 ボールエンドミル

製品特長・仕様

製品の基本仕様・特長

独自開発のDLCコーティングにより、優れた耐溶着性を発揮します。
クーラント供給が不十分な場合や高速切削加工時の被削材の溶着を大幅に軽減します。
低い摩擦係数により、切削抵抗の低減が可能です。

• 耐折損性を向上させた高剛性設計により、アルミニウム合金インペラの高能率加工を実現します。
• クーラント供給が不十分な場合や高速切削加工時の被削材の溶着を抑制します。

ボール2枚刃、外周4枚刃仕様により、良好な切りくず排出と工具剛性を両立

性能・試験情報

クーラント流量制限下での溝加工

クーラントが届きにくい状況において、溶着による工具の折損を抑制します。

＜切削条件＞
被削材：アルミニウム合金（A2618-T61）
使用工具：DLC4LATBR100T040AP20  R1×4°
回転速度：20000min^-1
送り量：fz=0.005-0.035mm/t.
切込み量：ap=10mm
加工形態：湿式切削（エマルション）、外部給油
使 用 機 械：立形MC（BT30）

DLC4LATB

ノンコート品

※このテストはクーラント流量を制限して実施しています。流量が十分ある場合ではノンコート品でも加工が可能です。

溝加工での切削抵抗比較

ノンコート品と比較して切削抵抗を最大15%低減を実現しました。

＜切削条件＞
被削材：アルミニウム合金（A2618-T61）
使用工具：DLC4LATBR100T040AP20  R1×4°
回転速度：20000 min^-1
送り量：fz=0.035mm/t.
切込み量：ap=10mm
加 工 形 態：湿式切削（エマルション）、外部給油
使 用 機 械：立形MC（BT30）

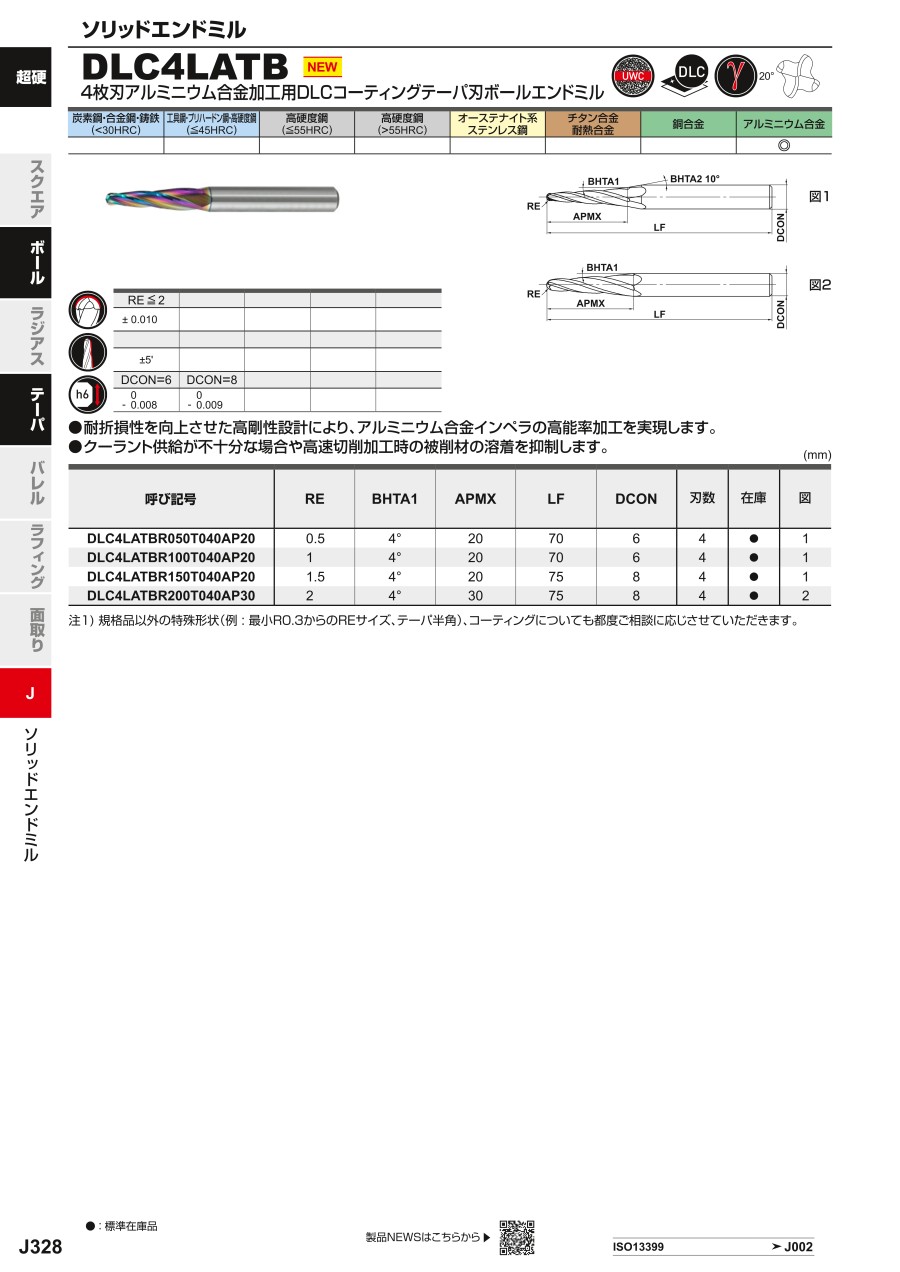

外形図

図1

図2

推奨切削条件

推奨切削条件表

切削条件時の注意

注1） 水溶性切削油剤のご使用を推奨します。
注2） 側面切削の場合はダウンカットを推奨します。
注3） 機械や加工物取り付けの剛性がない場合や、びびり・異常音が発生する場合は、上表の回転速度と送りを同じ割合で下げるか、もしくは切込み量を小さくしてご使用ください。

適用被削材
