三菱マテリアル

VQN4/6MVRB 4/6枚刃スマートミラクル制振ラジアスエンドミル（M）

カタログ |

通常単価(税別): 11,675円～30,764円

税込単価: 12,843円～33,840円

通常出荷日：4日目

【特長】・耐摩耗性に優れた「Al、Ti、 Si」N系コーティングと、高い制振性の不等リード設計・最適化...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が13型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

（Al, Ti, Si）N系コーティングは超耐熱合金加工に優れた耐摩耗性・耐チッピング性を発揮します。
最適な刃数とコーナR形状により耐欠損性を向上させます。

難削材加工用エンドミル SMART MIRACLEエンドミルシリーズ VQN4/6MVRB

耐摩耗性に優れた（Al, Ti, Si）N系コーティングと、高い制振性の不等リード設計・最適化された刃数設定により、加工能率と安定加工を実現します。

性能・試験情報

Inconel718 耐摩耗性比較

超耐熱合金の切削加工において、優れた耐摩耗性を実現します。

＜切削条件＞
被削材: Inconel718
使用工具: DC=O6mm, R1, 4枚刃
切削速度: vc=40m/min
回転速度: n=2100min^-1
送り速度: f=250mm/min
切込み量: ap=3.0mm、ae=0.6mm
突出し長さ: 20mm
加工形態: 湿式切削（エマルション）
使用機械: 立形MC

VQN4/6MVRB 4/6枚刃スマートミラクル制振ラジアスエンドミル（M） Inconel718　耐摩耗性比較-2

切削長8mで撮影

VQN4/6MVRB 4/6枚刃スマートミラクル制振ラジアスエンドミル（M） Inconel718　耐摩耗性比較-3

VQN4MVRB

VQN4/6MVRB 4/6枚刃スマートミラクル制振ラジアスエンドミル（M） Inconel718　耐摩耗性比較-4

従来品A

Inconel718 耐欠損性比較

刃数の最適化と耐欠損性を高めたコーナR形状により、従来品の2倍以上の工具寿命を実現します。

＜切削条件＞
被削材: Inconel718
使用工具: DC=O12mm
切削速度: vc=30m/min
回転速度: n=800min^-1
送り速度: f=140mm/min
切込み量: ap=12mm
突出し長さ: 36mm
加工形態: 湿式切削（エマルション）
使用機械: 立形MC

1溝当たり切削長150mm

VQN4/6MVRB 4/6枚刃スマートミラクル制振ラジアスエンドミル（M） Inconel718　耐欠損性比較-2

外形図

図1

図2

推奨切削条件

推奨切削条件表

側面切削

溝切削

切削条件時の注意

注1）耐熱合金の切削には、水溶性切削油剤の使用が効果的です。
注2）制振エンドミルは一般のエンドミルと比較し、びびり振動抑制効果がありますが、機械や被削材の剛性がない場合、びびり振動が発生することがあります。
その際は、上表の回転速度と送り速度を同じ割合で下げるか、切込み量を小さくしてご使用ください。
注3）切込み量が小さい場合、回転速度と送り速度を上げることができます。

適用被削材

選定サポート情報

* ap : 切込み量
* DC : 加工径
* RE : ボールエンドミル半径

型番リスト

表示件数

型番

刃径

(mm)

刃数

(枚)

刃長

(mm)

コーナ・ボール半径

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

ねじれ角詳細

首角

(°)

シャンク径公差

図

最小発注数量

3	4	7	0.3	6	45	±15	33°・37°	15	-0.008～0mm	1	1個
3	4	7	0.5	6	45	±15	33°・37°	15	-0.008～0mm	1	1個
4	4	10	0.3	6	45	±15	33°・37°	15	-0.008～0mm	1	1個
4	4	10	0.5	6	45	±15	33°・37°	15	-0.008～0mm	1	1個
5	4	12	0.5	6	50	±15	33°・37°	15	-0.008～0mm	1	1個
6	4	13	0.5	6	50	±15	33°・37°	-	-0.008～0mm	2	1個
6	4	13	1	6	50	±15	33°・37°	-	-0.008～0mm	2	1個
8	6	19	0.5	8	60	±20	34°・36°	-	-0.009～0mm	2	1個
8	6	19	1	8	60	±20	34°・36°	-	-0.009～0mm	2	1個
10	6	22	0.5	10	70	±20	34°・36°	-	-0.009～0mm	2	1個
10	6	22	1	10	70	±20	34°・36°	-	-0.009～0mm	2	1個
12	6	26	0.5	12	75	±20	34°・36°	-	-0.012～0mm	2	1個
12	6	26	1	12	75	±20	34°・36°	-	-0.012～0mm	2	1個

通常単価(税別) (税込単価)	通常出荷日

11,675円 ( 12,843円 )	4日目
11,675円 ( 12,843円 )	4日目
12,588円 ( 13,847円 )	4日目
12,588円 ( 13,847円 )	4日目
13,501円 ( 14,851円 )	4日目
14,675円 ( 16,143円 )	4日目
14,675円 ( 16,143円 )	4日目
19,044円 ( 20,948円 )	4日目
19,044円 ( 20,948円 )	4日目
25,370円 ( 27,907円 )	4日目
25,370円 ( 27,907円 )	4日目
30,764円 ( 33,840円 )	4日目
30,764円 ( 33,840円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・耐摩耗性に優れた「Al、Ti、 Si」N系コーティングと、高い制振性の不等リード設計
・最適化された刃数設定により、加工能率と安定加工を実現します

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

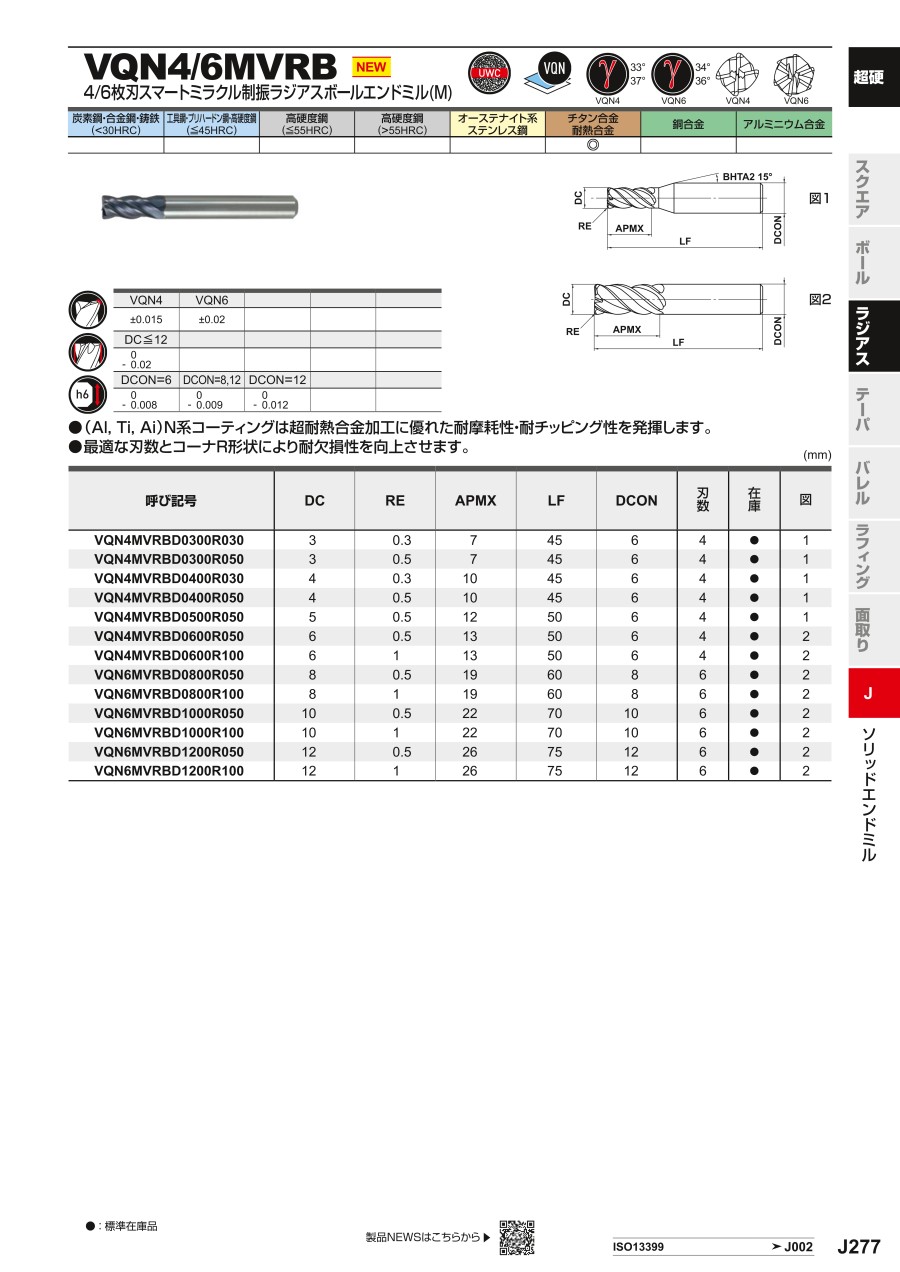

カタログ

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
高能率側面切削用エンドミル ER5HS-PN 首下5DCタイプ
オーエスジー
AM-HFC アディティブ・マニュファクチャリング用エンドミル高送りラジアスタイプ
タンガロイ
4・6枚刃中仕上げ～仕上げ・高能率倣い加工用ねじれ角30° TEBL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
