VQHVRB 4枚刃 スマートミラクル高能率加工用制振 ラジアスエンドミル

製品特長・仕様

製品の基本仕様・特長

高送り切削・高切込み高能率荒加工から仕上加工まで対応可能

性能・試験情報

切削性能 : チタン合金 耐摩耗性比較

VQHVRBは、チタン合金加工において摩耗量が少なく、優れた耐欠損性により安定した加工が可能です。

<切削条件>
被 削 材 : チタン合金
使用工具 : VQHVRBD0300R05N180 （DC=φ3mm）
回転速度 : n=8600min^-1（vc=80 m/min）
送り速度 : vf=1300mm/min （0.05mm/t.）
切込み量 : ap=0.2mm ae=1.3mm
加 工 形 態 : 外部給油（エマルション）
切削長 : 50m
使用機械 : 立形MC（BT30）

逃げ面摩耗比較

VQHVRB

従来品

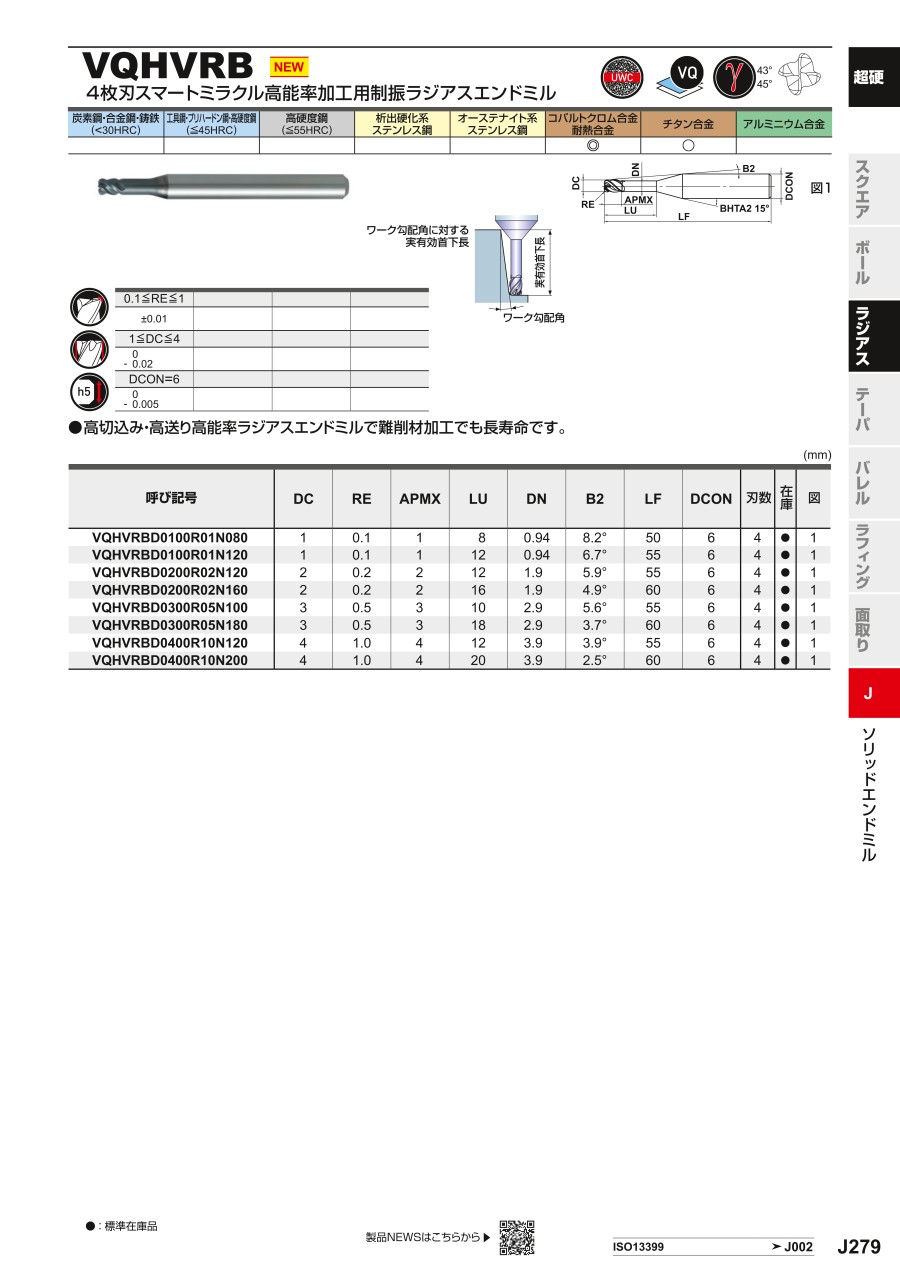

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

注1 スマートミラクルコーティングはその性質上、通電しないので、外部接点方式（通電式）のツールセッタは使用できません。
      工具長測定の際は内部接点方式（非通電式）のツールセッタ、もしくはレーザ式のツールセッタをご使用ください。
注2 ステンレス鋼、チタン合金、耐熱合金などの切削には、水溶性切削油剤の使用が効果的です。
注3 制振エンドミルは一般のエンドミルと比較し、びびり抑制効果がありますが、機械や被削材の剛性がない場合、びびりが発生することがあります。
      その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてご使用ください。
注4 切込み量が小さい場合、回転速度と送り速度を上げることができます。

適用被削材
