VQFDRB 4枚刃 スマートミラクル高能率加工用複合ラジアスエンドミル
- 通常単価(税別)
- 10,110円～11,936円
- 税込単価
- 11,121円～13,130円
【特長】・独自の（Al、Cr）N系コーティングと加工形態に合わせた専用超硬母材...
詳細情報を確認する- 加工用途（加工形状）
- 平面 / 側面 / 曲面
- 工具材質
- 超硬
- 被削材
- チタン
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- シャンク径 (mm)
- 6
- コーティング詳細
- スマートミラクルコーティング
- ねじれ角詳細
- 30°
- シャンク径公差
- -0.005～0mm
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
製品特長・仕様
製品の基本仕様・特長
- 切くず厚さが薄く、難削材での境界摩耗を改善しました。
- スマートミラクルコーティングと専用超々微粒超硬母材の採用で耐摩耗性を大幅に改善しました。
- ラジアル方向の切削抵抗削減でびびり振動の発生を抑制し、安定した高送り・高能率加工を実現します。
性能・試験情報
切削性能 : コバルトクロム合金 耐摩耗性比較
VQFDRBは、従来品複合ラジアスエンドミルよりコバルトクロム合金の加工で5倍の寿命を達成しました。
被 削 材 : コバルトクロム合金（ASTM F1537）
使用工具 : VQFDRBD0300N080 （DC=φ3mm）
回転速度 : n=8600min-1（vc=80 m/min）
送り速度 : vf=1300mm/min （0.038 mm/t.）
切込み量 : ap=0.2mm ae=1.3mm
加 工 形 態 : 外部給油（エマルション）

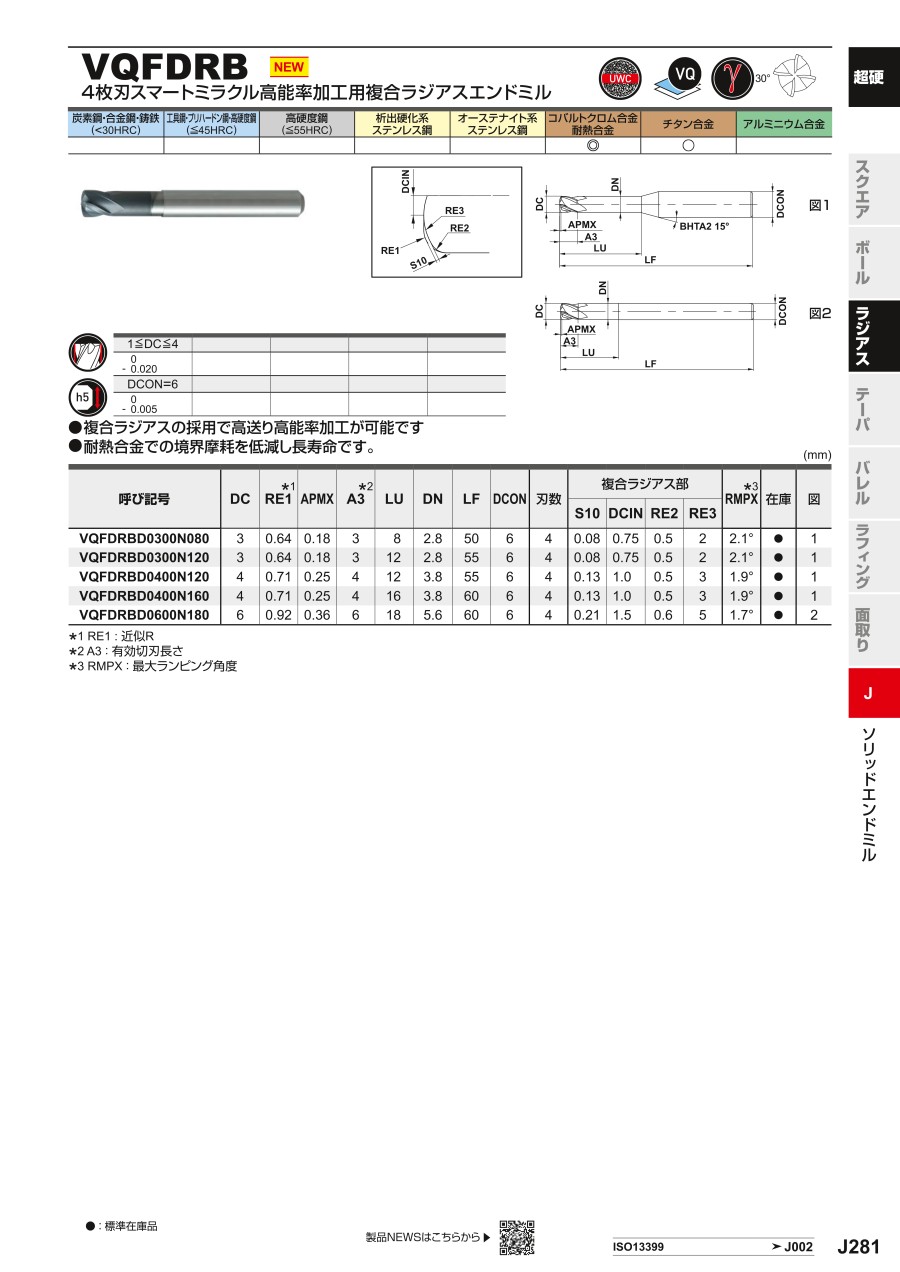

外形図
図1
図2
推奨切削条件
推奨切削条件表
切削条件時の注意
注1 スマートミラクルコーティングはその性質上、通電しないので、外部接点方式（通電式）のツールセッタは使用できません。
工具長測定の際は内部接点方式（非通電式）のツールセッタ、もしくはレーザ式のツールセッタをご使用ください。
注2 ステンレス鋼、チタン合金、耐熱合金などの切削には、水溶性切削油剤の使用が効果的です。
注3 切込み量が小さい場合、回転速度と送り速度を上げることができます。
適用被削材
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,110円 ( 11,121円 ) | 4日目 |
10,566円 ( 11,623円 ) | 4日目 |
10,958円 ( 12,054円 ) | 4日目 |
11,349円 ( 12,484円 ) | 4日目 |
11,936円 ( 13,130円 ) | 4日目 |
詳細情報
基本情報
【特長】
・独自の（Al、Cr）N系コーティングと加工形態に合わせた専用超硬母材採用により、耐摩耗性・耐欠損性を向上し安定した工具寿命を実現
・難削材加工での摩耗特性や加工形態に対応した独自の切れ刃形状の採用により、耐欠損性を向上し安定した高能率加工を実現
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
