三菱マテリアル

VQ2XLB 2枚刃スマートミラクルロングネックボールエンドミル

カタログ |

通常単価(税別): 6,783円～8,525円

税込単価: 7,461円～9,378円

通常出荷日：3日目～4日目

【特長】・三菱マテリアル社独自の（Al、Cr）N系コーティングと加工形態に合わせた専用超硬母材採用によ...

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

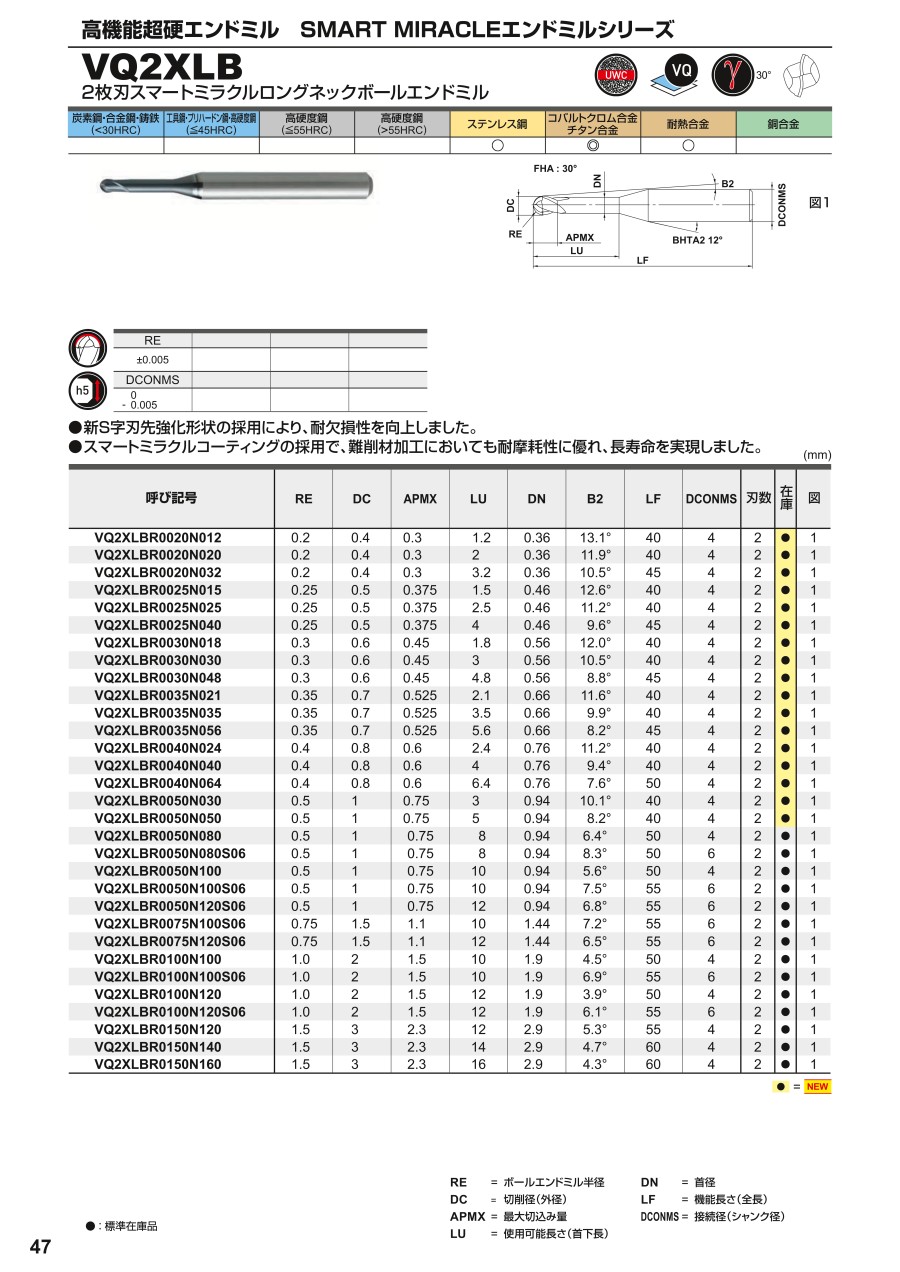

カタログ

商品情報

製品特長・仕様

新S字刃先強化形状の採用により、耐欠損性を向上しました。
スマートミラクルコーティングの採用で、難削材加工においても耐摩耗性に優れ、長寿命を実現しました。

外形図

使用方法・使用事例

使用事例

加工事例

被削材: コバルトクロム合金

顧客コメント
従来の切削条件で問題なく加工可能でき、加工仕上面は、従来品と比較して良好でした。

加工工程		荒工程 1	荒工程 2	仕上工程 1	仕上工程2
使用工具		VQ2XLBR0150N140 φ3 （RE1.5）	VQ2XLBR0150N140 φ3 （RE1.5）	VQ2XLBR0100N100S06 φ2 （RE1.0）	VQ2XLBR0050N080N06 φ1 （RE0.5）
切削速度 vc （m/min）		80	79.8	75.4	62.8
回転速度 n （min^-1）		6400	8500	12000	20000
送り速度 vf （mm/min）		800	960	800	660
1刃当たりの送り量 fz （mm/t.）		0.063	0.057	0.033	0.017
切込み量	ap （mm）	0.15	0.12	0.1	0.05
切込み量	ae （mm）	1.0	0.3	0.2	0.08
加工時間（min）		400	60	90	150
摩耗状態		良好	良好	良好	良好

推奨切削条件

推奨切削条件表

切削条件時の注意

注1 スマートミラクルコーティングはその性質上、通電しないので、外部接点方式（通電式）のツールセッタは使用できません。
工具長測定の際は内部接点方式（非通電式）のツールセッタ、もしくはレーザ式のツールセッタをご使用ください。
注2 ステンレス鋼、チタン合金、耐熱合金などの切削には、水溶性切削油剤の使用が効果的です。
注3 切込み量が小さい場合、回転速度と送り速度を上げることができます。

適用被削材

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首径

(mm)

最小発注数量

0.4	0.3	0.2	1.2	4	40	0.36	1個
0.4	0.3	0.2	2	4	40	0.36	1個
0.4	0.3	0.2	3.2	4	45	0.36	1個
0.5	0.375	0.25	1.5	4	40	0.46	1個
0.5	0.375	0.25	2.5	4	40	0.46	1個
0.5	0.375	0.25	4	4	45	0.46	1個
0.6	0.45	0.3	1.8	4	40	0.56	1個
0.6	0.45	0.3	3	4	40	0.56	1個
0.6	0.45	0.3	4.8	4	45	0.56	1個
0.7	0.525	0.35	2.1	4	40	0.66	1個
0.7	0.525	0.35	3.5	4	40	0.66	1個
0.7	0.525	0.35	5.6	4	45	0.66	1個
0.8	0.6	0.4	2.4	4	40	0.76	1個
0.8	0.6	0.4	4	4	40	0.76	1個
0.8	0.6	0.4	6.4	4	50	0.76	1個
1	0.75	0.5	3	4	40	0.94	1個
1	0.75	0.5	5	4	40	0.94	1個
1	0.75	0.5	8	4	50	0.94	1個
1	0.75	0.5	8	6	50	0.94	1個
1	0.75	0.5	10	4	50	0.94	1個
1	0.75	0.5	10	6	55	0.94	1個
1	0.75	0.5	12	6	55	0.94	1個
1.5	1.1	0.75	10	6	55	1.44	1個
1.5	1.1	0.75	12	6	55	1.44	1個
2	1.5	1	10	4	50	1.9	1個
2	1.5	1	10	6	55	1.9	1個
2	1.5	1	12	4	50	1.9	1個
2	1.5	1	12	6	55	1.9	1個
3	2.3	1.5	12	4	55	2.9	1個
3	2.3	1.5	14	4	60	2.9	1個
3	2.3	1.5	16	4	60	2.9	1個

通常単価(税別) (税込単価)	通常出荷日

8,525円 ( 9,378円 )	3日目
8,525円 ( 9,378円 )	3日目
8,525円 ( 9,378円 )	3日目
8,160円 ( 8,976円 )	3日目
8,160円 ( 8,976円 )	3日目
8,160円 ( 8,976円 )	3日目
8,160円 ( 8,976円 )	3日目
8,160円 ( 8,976円 )	3日目
8,160円 ( 8,976円 )	3日目
8,160円 ( 8,976円 )	3日目
8,160円 ( 8,976円 )	3日目
8,160円 ( 8,976円 )	3日目
7,943円 ( 8,737円 )	3日目
7,943円 ( 8,737円 )	3日目
7,943円 ( 8,737円 )	3日目
7,169円 ( 7,886円 )	3日目
7,169円 ( 7,886円 )	3日目
6,783円 ( 7,461円 )	4日目
7,045円 ( 7,750円 )	4日目
6,783円 ( 7,461円 )	4日目
7,045円 ( 7,750円 )	4日目
7,045円 ( 7,750円 )	4日目
7,697円 ( 8,467円 )	4日目
8,284円 ( 9,112円 )	4日目
6,783円 ( 7,461円 )	4日目
7,045円 ( 7,750円 )	4日目
6,783円 ( 7,461円 )	4日目
7,045円 ( 7,750円 )	4日目
7,371円 ( 8,108円 )	4日目
7,371円 ( 8,108円 )	4日目
8,284円 ( 9,112円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・三菱マテリアル社独自の（Al、Cr）N系コーティングと加工形態に合わせた専用超硬母材採用により、耐摩耗性・耐欠損性を向上し安定した工具寿命を実現
・難削材加工での摩耗特性や加工形態に対応した三菱マテリアル社独自の切れ刃形状の採用により、耐欠損性を向上し安定した高能率加工を実現

カタログ

カタログ (見開き版)

商品担当おすすめ

日進工具
MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンクタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
