VQ4WB 4枚刃スマートミラクル多機能ワイドボールエンドミル（S）

製品特長・仕様

製品の基本仕様・特長

アンダーカット・内曲面形状等の5軸加工に最適

280°のワイドな切れ刃と独自の曲線切れ刃、そして最適なすくい面形状が、マルチ加工アプリケーションを実現します。

性能・試験情報

SUS630 裏バリ取り性能比較

従来品と比較し、バリの取り残しを大幅に抑制しました。

<切削条件＞
被削材 : SUS630
使用工具 : VQ4WBR0150N08E280  DC = φ3.0 mm （RE 1.5）
回転速度 : n = 3200 min^-1
切削速度 : vc = 30 m/min
送り速度 : vf = 55 mm/min, fz = 0.04 mm/t.
面取り幅 : cf = 0.2 mm
加工形態 : 穴径 4.0 mm  外部給油（エマルション）
使用機械 : 立形MC （HSK-E25）

Ti-6Al-4V ELI R溝加工性能比較

VQ4WB（4枚刃）は、従来品（2枚刃）の2倍の加工能率を達成しました。
従来品寿命設定と同数加工（荒+仕上）後、工具摩耗が少なく加工数延長が可能になりました。

<切削条件＞
被削材 : Ti-6Al-4V ELI
使用工具 : VQ4WBR0300N12E280  DC = φ6.0 mm （RE 3.0）
回転速度 : n = 800 min^-1
切削速度 : vc = 15 m/min
加工形態 : 外部給油（油性）
使用機械 : 複合加工機

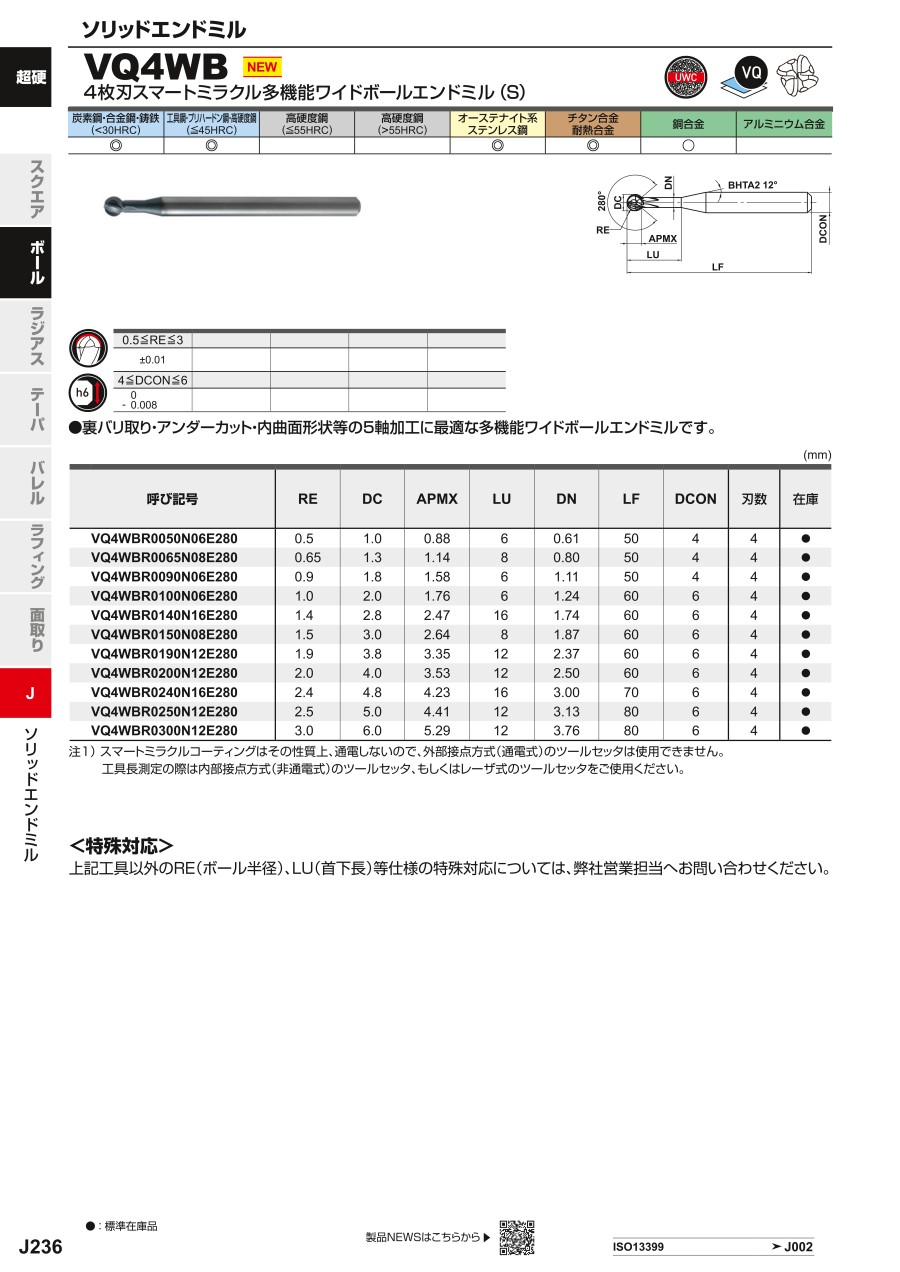

外形図

使用方法・使用事例

使用事例

加工事例 被削材SUS304

マルチアプリケーション

面取りとバリ取り加工

内面形状加工

推奨切削条件

推奨切削条件表

面取り加工、バリ取り加工

内面形状仕上げ加工 アンダーカット加工

注1 スマートミラクルコーティングはその性質上、通電しないので、外部接点方式（通電式）のツールセッタは使用できません。
      工具長測定の際は内部接点方式（非通電式）のツールセッタ、もしくはレーザ式のツールセッタをご使用ください。
注2 切込み量が小さい場合、回転速度と送り速度を上げることができます。
注3 機械や被削材の剛性がない場合や、びびり振動が発生する場合には、上表の回転速度と送り速度を 同じ割合で下げてください。
注4 RE 1未満のサイズ及び首下長の長いRE 1.4, RE 1.9, RE 2.4のサイズは、内面形状仕上加工及び側面ボール溝加工を推奨しません。

R溝加工

注1 スマートミラクルコーティングはその性質上、通電しないので、外部接点方式（通電式）のツールセッタは使用できません。
      工具長測定の際は内部接点方式（非通電式）のツールセッタ、もしくはレーザ式のツールセッタをご使用ください。
注2 切込み量が小さい場合、回転速度と送り速度を上げることができます。
注3 機械や被削材の剛性がない場合や、びびり振動が発生する場合には、上表の回転速度と送り速度を 同じ割合で下げてください。
注4 RE 1未満のサイズ及び首下長の長いRE 1.4, RE 1.9, RE 2.4のサイズは、内面形状仕上加工及び側面ボール溝加工を推奨しません。
注5 トータル最大切込深さ（Max. ae）は安定して加工可能な条件であり、ボール刃有効角上は最大0.3REまで切込むことができます（その場合は
      回転数と送り速度を下げてご使用ください。）

適用被削材
