三菱マテリアル

VFR2SSB 300/500/600 2枚刃インパクトミラクルレボリューションボールエンドミル

カタログ |

通常単価(税別): 7,761円～18,327円

税込単価: 8,537円～20,160円

耐酸化性と潤滑性に優れる新開発「Al、Cr、Si」N系コーティングと耐摩耗性と...

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～
ねじれ角
弱ネジレ(1～29°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
2
R精度 (μm)
±5
コーティング詳細
インパクトミラクルレボリューションコーティング
ねじれ角詳細
20°
刃径公差
±0.01mm
図
2

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

耐酸化性と潤滑性に優れる新開発の（Al,Cr,Si）N 系コーティングと耐摩耗性と高密着性で実績の高い（Al,Ti,Si）N コーティングの組み合わせで、高硬度鋼加工で優れた耐摩耗性を発揮する新コーティングです。

VFR2SSB 2枚刃インパクトミラクルレボリューションボールエンドミル（S）ショートシャンク耐酸化性と潤滑性に優れる新開発の（Al,Cr,Si）N 系コーティングと耐摩耗性と高密着性で実績の高い（Al,Ti,Si）N コーティングの組み合わせで、高硬度鋼加工で優れた耐摩耗性を発揮する新コーティングです。

工具径により色見が異なりますが、性能を発揮できるための調整によるものです。

VFR2SSB/VFR2SB 2枚刃ボールエンドミル

新刃形：切れ刃カーブ、ねじれ角、すくい角を最適化し、ボール刃全域で切れ刃強度を向上させました。
超硬母材：高硬度材加工に最適なハイグレード材種を採用しました。

外形図

推奨切削条件

推奨切削条件表

切削条件時の注意

注1）機械や被削材取付けの剛性がない場合、びびり・異常音が発生する場合は、上表の回転速度と送り速度を同じ割合で下げてご使用ください。
注2）切込み量が小さい場合、回転速度と送り速度を上げることができます。
また、加工精度を重視される場合は、送り速度を下げてご使用ください。
注3） αとは、加工面の傾斜角です。

ae：ピックフィード

適用被削材

選定サポート情報

被削材硬度による使い分け

型番リスト

表示件数

型番

VFR2SSBR0300

VFR2SSBR0500

VFR2SSBR0600

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

シャンク径公差

首径

(mm)

最小発注数量

6	6	3	12	6	50	-0.005～0mm	5.85	1個
10	10	5	18	10	70	-0.006～0mm	9.7	1個
12	12	6	22	12	75	-0.008～0mm	11.7	1個

通常単価(税別) (税込単価)	通常出荷日

7,761円 ( 8,537円 )	1日目
13,305円 ( 14,636円 )	4日目
18,327円 ( 20,160円 )	4日目

詳細情報

基本情報

基本情報

耐酸化性と潤滑性に優れる新開発「Al、Cr、Si」N系コーティングと耐摩耗性と高密着性で実績の高い「Al、Ti、Si」Nコーティングの組み合わせにより高硬度鋼加工で優れた耐摩耗性を実現。

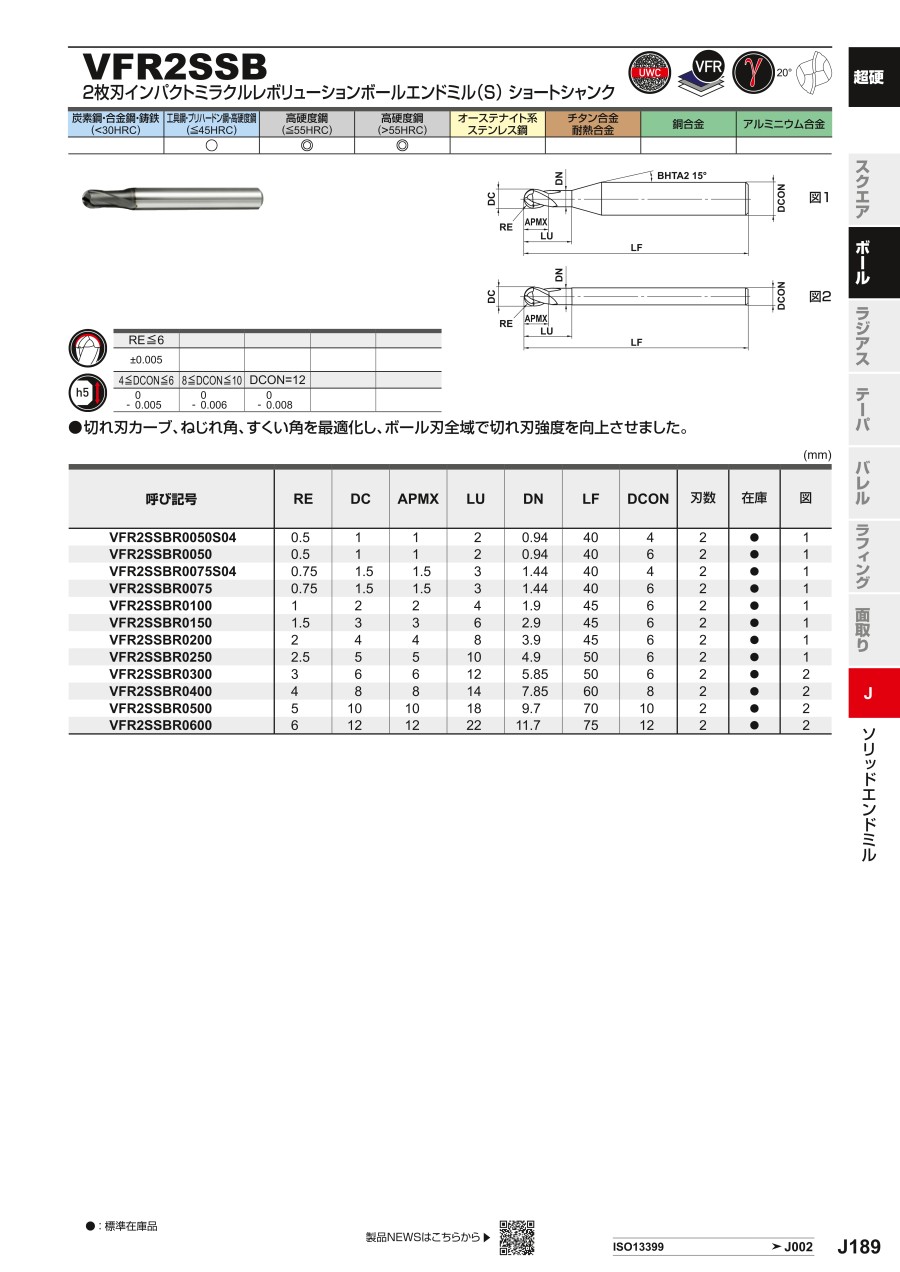

カタログ

カタログ (見開き版)

商品担当おすすめ

ユニオンツール
UDCBH 2枚刃 UDCコート超硬合金・硬脆材加工用ハイスピードボールエンドミル
MOLDINO(モルディノ・旧三菱日立ツール)
エポックハイハードボール TH3

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
