MOLDINO(モルディノ・旧三菱日立ツール)

アルファ高送りラジアスミル TD6N ボアタイプ

カタログ |

通常単価(税別): 41,397円～98,329円

税込単価: 45,537円～108,162円

【特長】・独自のR状刃形が進化、更なる高能率加工を実現します・ボアタイプ

加工用途
平面
仕上げ区分
粗・中粗加工
取付け方法
アーバー
適応チップ材種
超硬コート
適用インサート
高送りインサート：WOMU140620ER-FB/WOMU140620ER-FC、高切込みインサート：WOMU140630ER-HC

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が16型番あります。

外形図
型番リスト
詳細情報

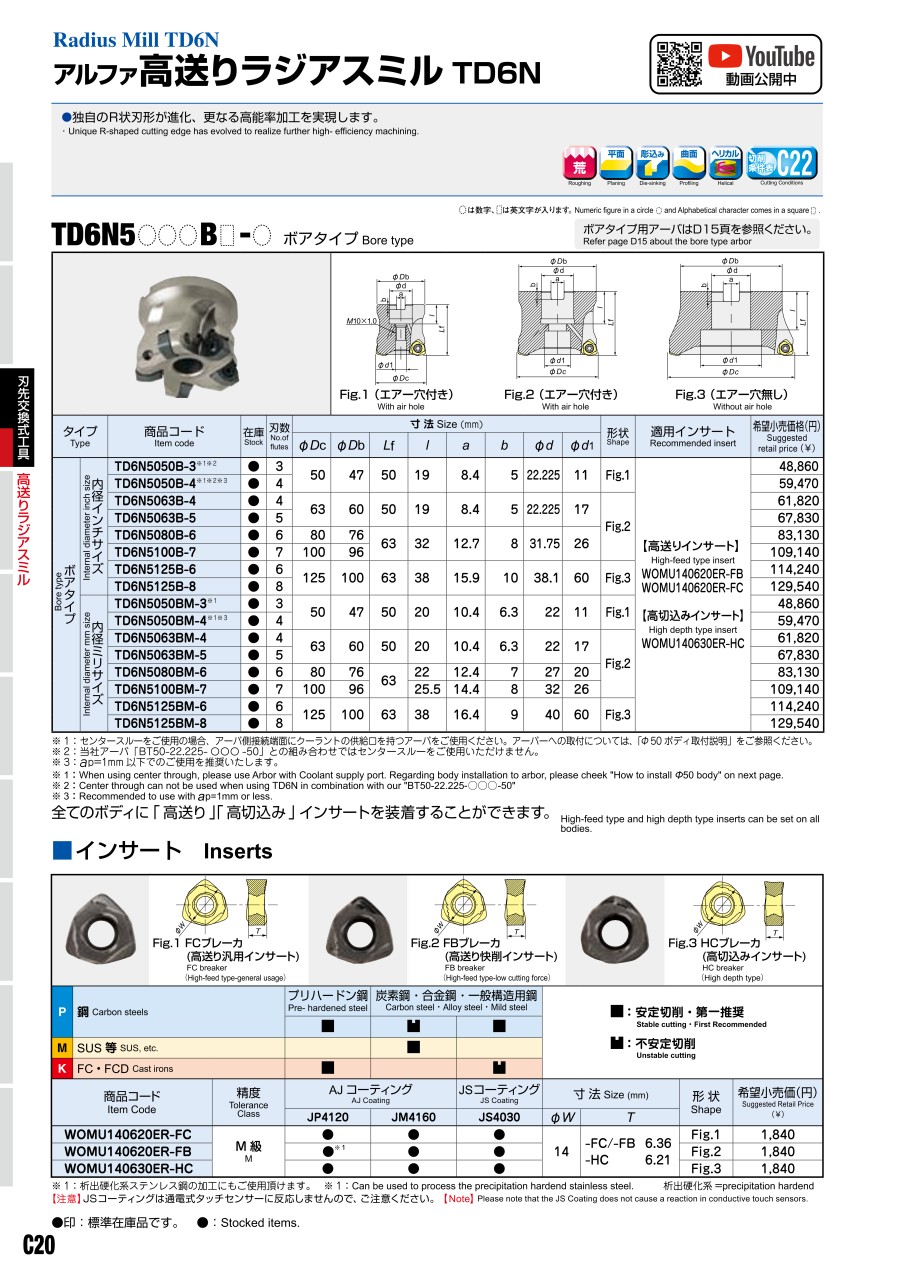

カタログ

外形図

Fig.1（エアー穴付き）

Fig.2（エアー穴付き）

Fig.3（エアー穴無し）

規格表

タイプ		商品コード	刃数	寸法（mm）								形状
タイプ		商品コード	刃数	ΦDc	ΦDb	Lf	l	a	b	Φd	Φd1	形状
ボアタイプ	内径インチサイズ	TD6N5050B-3	3	50	47	50	19	8.4	5	22.225	11	Fig.1
		TD6N5050B-4	4	50	47	50	19	8.4	5	22.225	11	Fig.1
		TD6N5063B-4	4	63	60	50	19	8.4	5	22.225	17	Fig.2
		TD6N5063B-5	5	63	60	50	19	8.4	5	22.225	17
		TD6N5080B-6	6	80	76	63	32	12.7	8	31.75	26
		TD6N5100B-7	7	100	96	63	32	12.7	8	31.75	26
		TD6N5125B-6	6	125	100	63	38	15.9	10	38.1	60	Fig.3
		TD6N5125B-8	8	125	100	63	38	15.9	10	38.1	60	Fig.3
	内径ミリサイズ	TD6N5050BM-3	3	50	47	50	20	10.4	6.3	22	11	Fig.1
		TD6N5050BM-4	4	50	47	50	20	10.4	6.3	22	11	Fig.1
		TD6N5063BM-4	4	63	60	50	20	10.4	6.3	22	17	Fig.2
		TD6N5063BM-5	5	63	60	50	20	10.4	6.3	22	17
		TD6N5080BM-6	6	80	76	63	22	12.4	7	27	20
		TD6N5100BM-7	7	100	96	63	25.5	14.4	8	32	26
		TD6N5125BM-6	6	125	100	63	38	16.4	9	40	60	Fig.3
		TD6N5125BM-8	8	125	100	63	38	16.4	9	40	60	Fig.3

型番リスト

表示件数

型番

刃径 D

(φ)

全長 (L)

(mm)

刃数

(枚)

詳細タイプ

寸法 a

(mm)

寸法 φDb

(mm)

寸法 ℓ

(mm)

寸法 b

(mm)

寸法 φd

(mm)

寸法 φd1

(mm)

エアー穴有無

最小発注数量

50	50	3	内径インチサイズ	8.4	47	19	5	22.225	11	○	1個
50	50	4	内径インチサイズ	8.4	47	19	5	22.225	11	○	1個
50	50	3	内径ミリサイズ	10.4	47	20	6.3	22	11	○	1個
50	50	4	内径ミリサイズ	10.4	47	20	6.3	22	11	○	1個
63	50	4	内径インチサイズ	8.4	60	19	5	22.225	17	○	1個
63	50	5	内径インチサイズ	8.4	60	19	5	22.225	17	○	1個
63	50	4	内径ミリサイズ	10.4	60	20	6.3	22	17	○	1個
63	50	5	内径ミリサイズ	10.4	60	20	6.3	22	17	○	1個
80	63	6	内径インチサイズ	12.7	76	32	8	31.75	26	○	1個
80	63	6	内径ミリサイズ	12.4	76	22	7	27	20	○	1個
100	63	7	内径インチサイズ	12.7	96	32	8	31.75	26	○	1個
100	63	7	内径ミリサイズ	14.4	96	25.5	8	32	26	○	1個
125	63	6	内径インチサイズ	15.9	100	38	10	38.1	60	-	1個
125	63	8	内径インチサイズ	15.9	100	38	10	38.1	60	-	1個
125	63	6	内径ミリサイズ	16.4	100	38	9	40	60	-	1個
125	63	8	内径ミリサイズ	16.4	100	38	9	40	60	-	1個

通常単価(税別) (税込単価)	通常出荷日

41,397円 ( 45,537円 )	3日目
45,493円 ( 50,042円 )	3日目
41,397円 ( 45,537円 )	3日目
45,493円 ( 50,042円 )	3日目
47,290円 ( 52,019円 )	3日目
51,892円 ( 57,081円 )	3日目
47,290円 ( 52,019円 )	3日目
51,892円 ( 57,081円 )	1日目
63,587円 ( 69,946円 )	3日目
63,587円 ( 69,946円 )	3日目
82,848円 ( 91,133円 )	3日目
82,848円 ( 91,133円 )	3日目
86,713円 ( 95,384円 )	3日目
98,329円 ( 108,162円 )	3日目
86,713円 ( 95,384円 )	3日目
98,329円 ( 108,162円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・独自のR状刃形が進化、更なる高能率加工を実現します
・ボアタイプ

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
