聖和精機

コレットチャック（スリムタイプ）STシリーズ

カタログ |

この商品のFAQをみる（1件）

通常単価(税別): 15,758円～20,753円

税込単価: 17,334円～22,828円

聖和精機ミーリングコレットホルダ・ミーリングコレットチャックコレットチャッ...

主軸・シャンク形状
ST（ストレートシャンク）
主軸・シャンク種類
ST

ご注意

コレット・チャックレンチは付属しておりません。スピンドルスルーでご使用の際は、CROHコレットをお求め下さい。

未確定：候補が9型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

FIG1

FIG2

規格表

型番		FIG	ΦD	ΦD1	L	L1	L2	H（調整量）	調整ネジ
ST16	SSC07-100	1	16	16	100	83	17	25～40	M6×20L-CTW
	SSC07-150				150	133
	SSC07-200				200	183
ST20	SSC10-100	1	22	20	100	77	23	31～48	RAS10-25-2.5
	SSC10-150				150	127
	SSC10-200				200	177
	SSC10-250				250	227
	SSC13-150	2	28	20	150	90	60	35～52	RAS10-25-2.5
	SSC13-200	2	28	20	200	140	60	35～52	RAS10-25-2.5

型番リスト

表示件数

型番

主軸・シャンク番号

ホルダ長さ

(mm)

適用コレット

呼称、径

φD1

(mm)

調整ネジ

最小発注数量

16	100	CR07-d、CROH07-d	SSC07	16	83	17	25～40	M6×20L-CTW	1個
16	150	CR07-d、CROH07-d	SSC07	16	133	17	25～40	M6×20L-CTW	1個
16	200	CR07-d、CROH07-d	SSC07	16	183	17	25～40	M6×20L-CTW	1個
20	100	CR10-d、CROH10-d	SSC10	20	77	23	31～48	RAS10-25-2.5	1個
20	150	CR10-d、CROH10-d	SSC10	20	127	23	31～48	RAS10-25-2.5	1個
20	200	CR10-d、CROH10-d	SSC10	20	177	23	31～48	RAS10-25-2.5	1個
20	250	CR10-d、CROH10-d	SSC10	20	227	23	31～48	RAS10-25-2.5	1個
20	150	CR13-d、CROH13-d	SSC13	20	90	60	35～52	RAS10-25-2.5	1個
20	200	CR13-d、CROH13-d	SSC13	20	140	60	35～52	RAS10-25-2.5	1個

通常単価(税別) (税込単価)	通常出荷日

15,758円 ( 17,334円 )	3日目
16,293円 ( 17,922円 )	3日目
16,888円 ( 18,577円 )	3日目
15,817円 ( 17,399円 )	3日目
16,412円 ( 18,053円 )	3日目
16,947円 ( 18,642円 )	3日目
20,753円 ( 22,828円 )	3日目
16,828円 ( 18,511円 )	3日目
17,364円 ( 19,100円 )	3日目

詳細情報

基本情報

基本情報

聖和精機ミーリングコレットホルダ・ミーリングコレットチャックコレットチャック（スリムタイプ）STシリーズ。

ご注意

コレット・チャックレンチは付属しておりません。スピンドルスルーでご使用の際は、CROHコレットをお求め下さい。

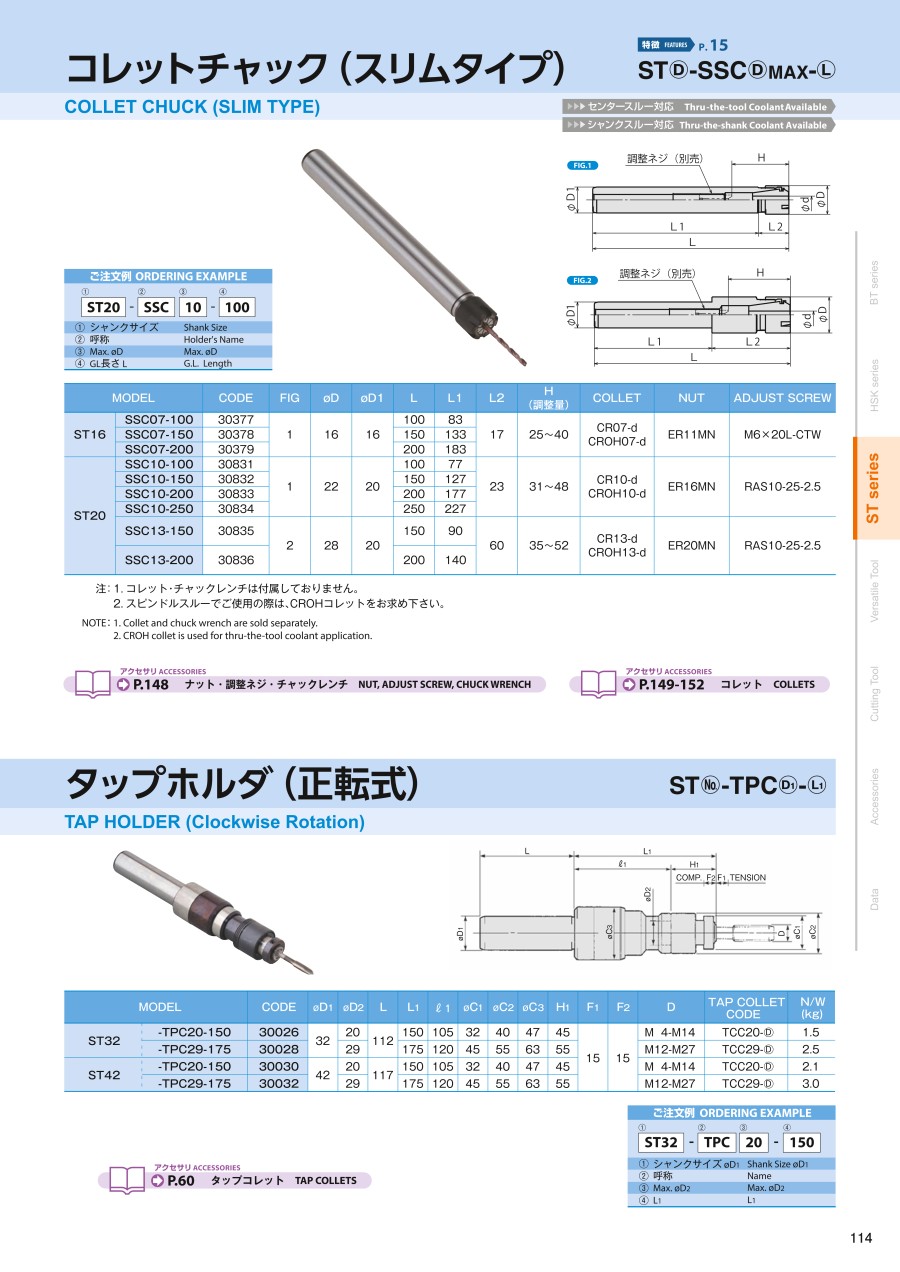

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
コレットチャックホルダ C-ER

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コレットチャック（スリムタイプ）STシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QチャックのCADデータは入手可能ですか？

メーカーの聖和精機が自社Webサイトで会員を対象にCADデータのダウンロードサービスを実施しています。詳細は聖和精機のWebサイトでご確認ください。
