CO2/MAG自動溶接機ダイナオート XD350II/XD500II
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
CPXD-5002の仕様・寸法情報
商品タイプ
自動溶接機
電圧(V)
三相200
定格容量(kVA)
31.5
奥行(mm)
701
高さ(mm)
859
使用率(%)
60
周波数(Hz)
50/60共用
出力電圧(V)
15～45
出力電流(A)
50～500
定格入力(kVA)
31.5（28.0kW）
幅(mm)
454
ケーブル長(m)
3、（4.5）、（6）
質量(g)
164000
ワイヤ送給装置 適用ワイヤ(mmΦ)
（0.8）、0.9、1.0、1.2、（1.4）、（1.6）
ワイヤ送給装置 外形寸法（W×D×H）(mm)
200×455×292
ワイヤ送給装置 質量(kg)
10
パワーケーブル太さ(mm2)
60
溶接トーチ 定格電流(A)
500
溶接トーチ 適用ワイヤ(mmΦ)
（1.2）、1.4、（1.6）
溶接トーチ 使用率(％)
60
最高無負荷電圧(V)
65
設備容量(kVA)
31.5以上
配電箱の容量(A)
100
入力側ケーブル(mm2)
14以上38以下（M6）
母材側ケーブル(mm2)
60以上（M10）
接地ケーブル（D種接地）(mm2)
14以上（M6）
標準構成
溶接電源：CPXD-500、ワイヤ送給装置：CM2302、パワーケーブル：BKPT-6002、溶接トーチ：BT5000-30、ガス流量調整器：CO2/MAG：FCR-226（ヒータ付）［（株）ユタカ製］
付属品
リモコン×1（P10565K00）、ガラス管ヒューズ×各1（5A、10A）、送給ロール（1.4-1.6）×1（U1376H16）、アウトレットガイド（1.2-1.6）×1（K3985E10）、溶接ケーブル（母材側）×1（1.8m）、六角棒スパナ（M8用）×1、六角棒スパナ（M5用）×1
冷却方式
空冷
-
-
詳細情報
基本情報
【特長】
・抜群の作業性&堅牢性を誇るスタンダードモデル
・高いアークスタート性、優れた耐久性、堅牢性
・ガスセーブ機能やファン停止機能で環境へ配慮
【標準構成】
・BT3500-30（3m）溶接トーチ付。
・延長ケーブルは含まず。
ご注意
- 本品は重量品のため車上渡しとなります。お届け時、商品を荷下ろししていただく準備をお願い致します。
商品仕様
標準仕様
| 総合名称 | ダイナオートXD350II | ダイナオートXD500II | |
|---|---|---|---|
| 溶接電源 | 形式 | CPXD-350 | CPXD-500 |
| 入力電圧 | V | 200 | 200 |
| 相数 | 三相 | 三相 | |
| 周波数 | Hz | 50/60共用 | 50/60共用 |
| 定格入力 | kVA | 18.0（16.0kW） | 31.5（28.0kW） |
| 定格出力電流 | A | 350 | 500 |
| 定格負荷電圧 | V | 36 | 45 |
| 出力電流範囲 | A | 50～350 | 50～500 |
| 出力電圧範囲 | V | 15～36 | 15～45 |
| 最高無負荷電圧 | V | 55 | 65 |
| 定格使用率 | ％ | 50 | 60 |
| 外形寸法（W×D×H） （アイボルト含まず） | mm | 372×690×659 | 454×701×859 |
| 質量 | kg | 103 | 164 |
| ワイヤ送給装置 | 形式 | CM-2302 | CM-2302 |
|---|---|---|---|
| 適用ワイヤ | mmΦ | （0.8）、0.9、1.0、1.2、（1.4）、（1.6） | （0.8）、0.9、1.0、1.2、（1.4）、（1.6） |
| 外形寸法（W×D×H） （ケーブル類含まず） | mm | 200×455×292 | 200×455×292 |
| 質量 | kg | 10 | 10 |
| パワーケーブル | 形式 | BKPT-3802 | BKPT-6002 |
| ケーブル太さ | mm2 | 38 | 60 |
| 溶接トーチ | 形式 | BT3500-30 | BT3510-30 | BT5000-30 |
|---|---|---|---|---|
| 定格電流 | A | 350 | 500 | |
| ※1適用ワイヤ | mmΦ | （0.9）、（1.0）、1.2 | （0.9）、（1.0）、1.2、（1.4） | （1.2）、1.4、（1.6） |
| 使用率 | ％ | 30 | 60 | 60 |
| 冷却方法 | 空冷 | 空冷 | ||
| ※2ケーブル長さ | m | 3、（4.5）、（6） | 3、（4.5）、（6） | |
| ガス流量調整器 | 形式 | CO2/MAG：NP‐202［（株）ユタカ製］ MAG：D-BHN-2［（株）千代田精機製］ | CO2/MAG：FCR-226（ヒータ付）［（株）ユタカ製］ | |
※1（ ）内のワイヤ径をご使用の場合は別売品が必要です。
※2（ ）内の長さは形式が変わります。
標準付属品
| 溶接電源 | CPXD-350 | CPXD-500 | |
|---|---|---|---|
| リモコン | 1（P10564K00） | 1（P10565K00） | |
| ガラス管ヒューズ | 各1（3A、5A、10A） | 各1（5A、10A） | |
| 送給ロール（1.4-1.6） | - | 1（U1376H16） | |
| チップ（0.9mm） | - | - | |
| アウトレットガイド（1.2-1.6） | - | 1（K3985E10） | |
| ワイヤ送給装置 | CM-2302 | CM-2302 | |
| 溶接ケーブル（母材側） | 1（1.8m） | 1（1.8m） | |
| 送給ロール（1.2、1.6） | - | - | |
| 六角棒スパナ（M8用） | 1 | 1 | |
| 溶接トーチ | BT3500-30 | BT3510-30 | BT5000-30 |
| 六角棒スパナ（M5用） | 1 | 1 | |

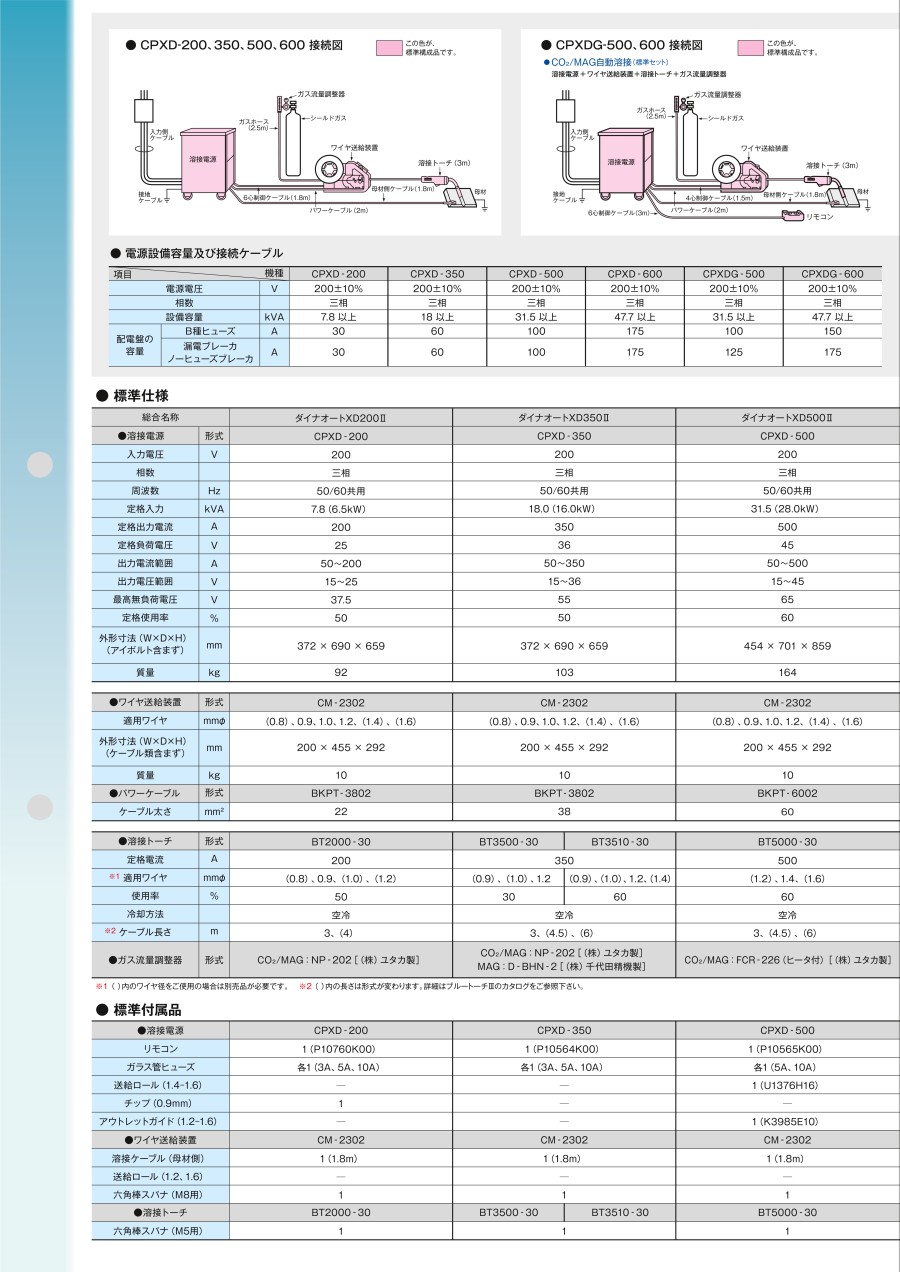

カタログ
