タンガロイ

タンガロイ・TPYD06形カッタ用インサート YDEN0603（04/08）PDFR-D

カタログ |

通常単価(税別): 7,760円

税込単価: 8,536円

【材種特長】・『DX110』刃立ち性が良く、高品位の仕上げ面を実現、非鉄金属、...

形状（型番頭文字）
その他
利用可能コーナー数
1
逃げ角
D(15°）
被削材
非鉄金属
材種分類
PCD（T-DIA）
材種
DX110
精度
E
仕様
刃先なし
使用カッタ
TPYD06、EPYD06
寸法 LE (mm)
6.5
寸法 S (mm)
3.1
Max.ap
4.5mm
寸法 W1 (mm)
9.5

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報

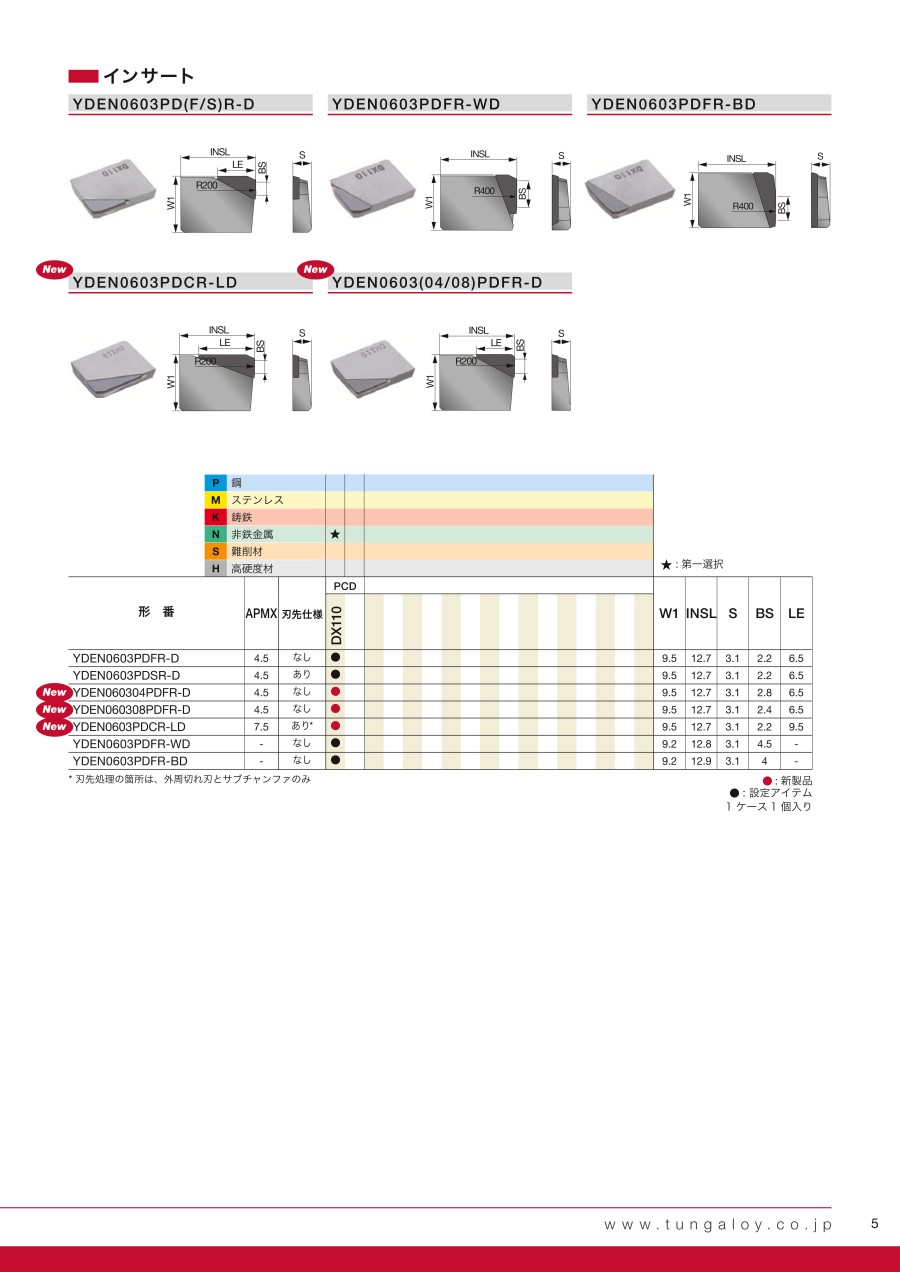

カタログ

商品情報

製品特長・仕様

コーナR 仕様（R0.4, R0.8）

隅R 指示のある加工に適用可能。さらに、切れ刃強度が高いため、強断続加工などの高負荷条件において安定加工が可能。

ダブルチャンファ仕様
（YDEN0603PDFR-D）

コーナR0.4 仕様
（YDEN060304PDFR-D）

コーナR0.8 仕様
（YDEN060308PDFR-D）

外形図

推奨切削条件

推奨切削条件表

切削条件は、被削材剛性や機械剛性、切込み量に応じて調整が必要です。下記の加工可能領域図を参照してください。
面粗度向上にはさらい刃（-WD）、バリ抑制にはバリ取りさらい刃（-BD）を併用してください。
アルミ・銅合金加工では湿式加工（水溶性切削油）を推奨します。

加工可能領域

カッタ : TPYD06J080B25.4R16 （φ = 80 mm, z = 16）
インサート : YDEN0603PDCR-LD DX110
被削材 : ADC12
切削速度 : Vc = 2,513 m/min
切削油 : 湿式
使用機械 : 立形M/C, BT40, 18.5 kW

適用被削材

型番リスト

表示件数

型番

YDEN060304PDFR-D-DX110

YDEN060308PDFR-D-DX110

寸法 bs

(mm)

最小発注数量

2.8	1個
2.4	1個

通常単価(税別) (税込単価)	通常出荷日

7,760円 ( 8,536円 )	1日目
7,760円 ( 8,536円 )	1日目

詳細情報

基本情報

基本情報

【材種特長】
・『DX110』刃立ち性が良く、高品位の仕上げ面を実現、非鉄金属、非金属の仕上げ加工用材種

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
