タンガロイ・FNMG-TM・45°ひし形・ネガ・穴有・旋削チップ
- 通常単価(税別)
- 910円～1,000円
- 税込単価
- 1,001円～1,100円
『ISO-EcoTurn』シリーズに、刃先角45°のF形インサートを設定。【材種特長】・『T9215』...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
高経済性インサートシリーズ ISO-EcoTurn に新形状 FNMGを新たに設定！
革新的な新形状で切りくず問題を解消し、安定加工を実現
- FNMG1104 タイプ：既存DNMG 形の55 度に対して45 度のコーナ角
- 各コーナ角を45 度とすることで、インサートと加工物のクリアランスが拡大！
- 大きなクリアランスによって切りくずの流れがスムーズになり、切りくずの噛み込み等の問題を解消！ コーナ角の違いにより、切削抵抗（背分力）が小さくなり、びびりを抑制し、安定加工を実現！
高い汎用性
- 従来のDNMG1104 用ISO-EcoTurn 標準ホルダで使用が可能
- 経済性に優れるISO-EcoTurn シリーズ
- あらゆる被削材に対応可能な4材種を設定
TM チップブレーカ
中切削加工において優れた切りくず処理性と安定加工を実現。
材種
| 材種 | 推奨被削材 | 特長 |
|---|---|---|
| T9215 | P M K | ・ 耐摩耗性と耐チッピング性のバランスに優れる ・ 鋼加工における第一推奨材種 ・ 広範囲な加工に適用可能な高汎用材種 |
| T9225 | P | ・ 中～荒加工における第一推奨材種 ・ 優れた耐欠損性を有する |
| AH8015 | P M K S | ・ 耐摩耗性と耐チッピング性に優れたPVDコーティング材種 ・ ステンレス鋼、耐熱鋼加工の第一推奨 |

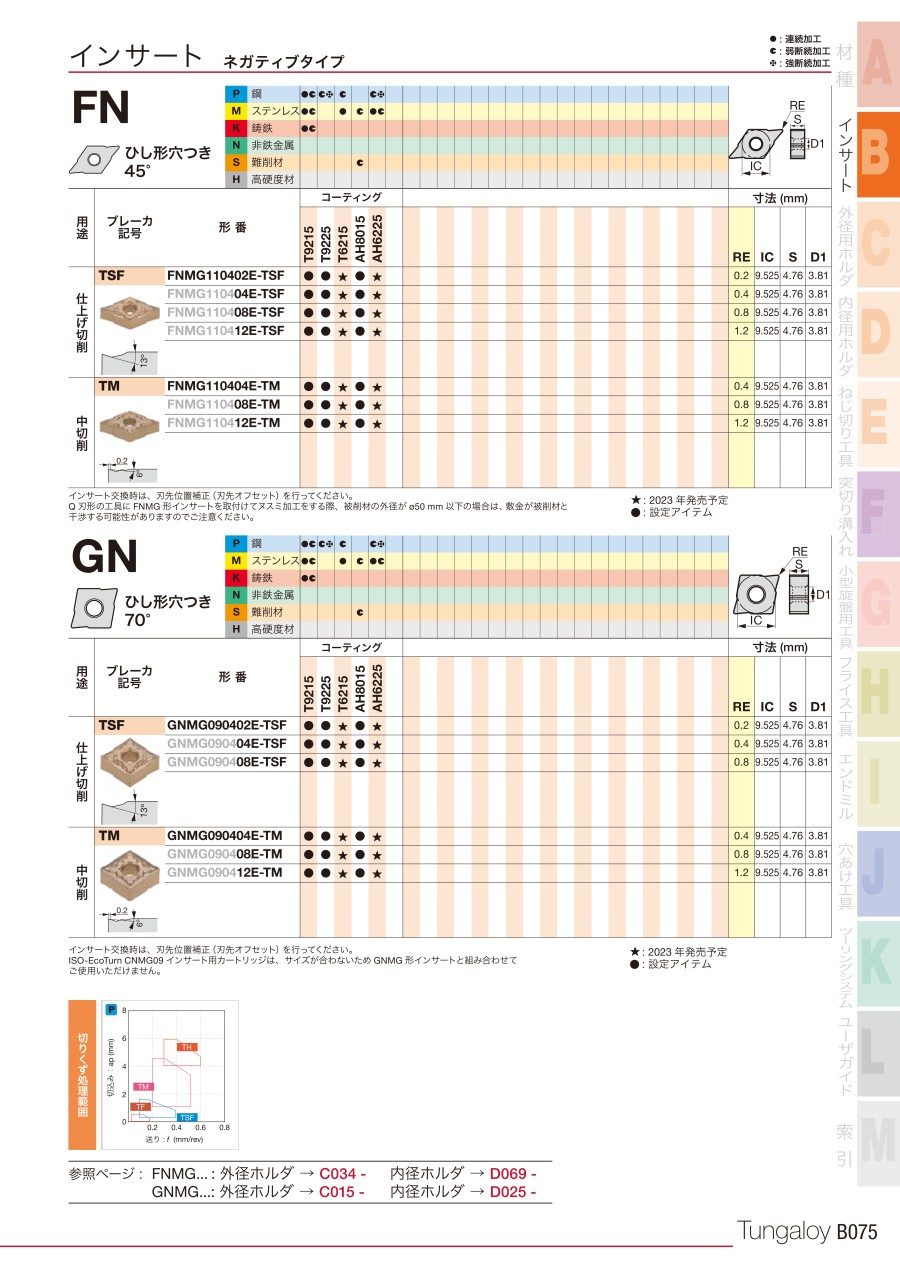

外形図
推奨切削条件
推奨切削条件表
適用被削材
注意・禁止事項
インサート交換時は、刃先位置補正（刃先オフセット） を行ってください。
Q 刃形の工具にFNMG 形インサートを取付けてヌスミ加工をする際、被削材の外径がφ50 mm 以下の場合は、敷金が被削材と干渉する可能性がありますのでご注意ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
990円 ( 1,089円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
990円 ( 1,089円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
990円 ( 1,089円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
1,000円 ( 1,100円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
910円 ( 1,001円 ) | 1日目 |
詳細情報
基本情報
『ISO-EcoTurn』シリーズに、刃先角45°のF形インサートを設定。
【材種特長】
・『T9215』耐摩耗性と耐チッピング性のバランスに優れる、鋼加工における第一推奨材種、広範囲な加工に適用可能な高汎用材種
・『AH8015』耐摩耗性と耐欠損性を最適にバランス設計、耐熱合金の汎用加工における第一推奨材種、ねじ切り加工用第一推奨材種
・『T9225』中～荒加工における第一推奨材種、優れた耐欠損性を有する
・『AH6225』ステンレス鋼加工第一推奨材種、あらゆる加工形態に適用可能な高汎用性材種
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
