タンガロイ

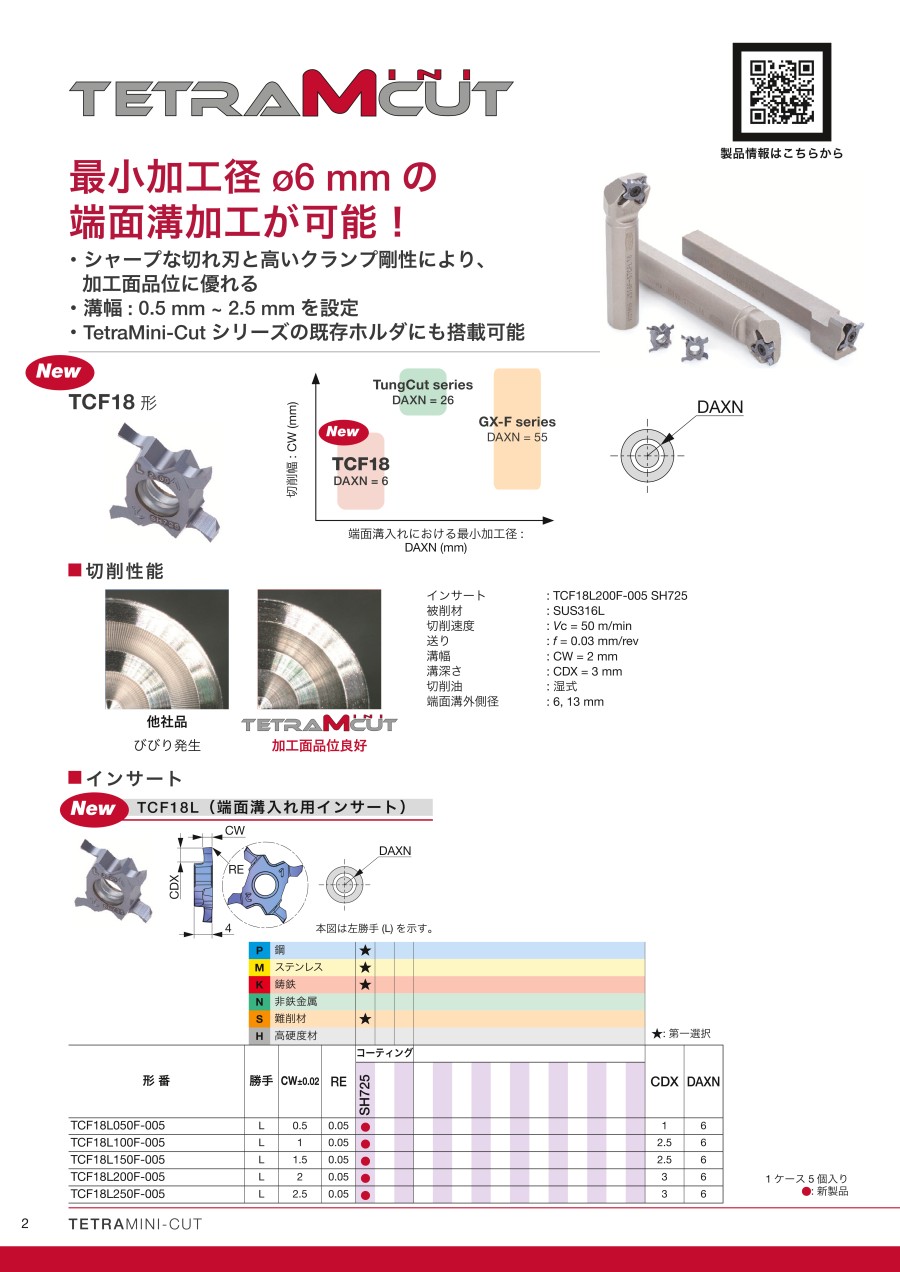

端面溝入れ用インサート TCF18L

端面溝入れ用インサート TCF18L
通常単価(税別)
2,750円～2,995円
税込単価
3,025円～3,295円

【材種特長】・『SH725』高い耐摩耗性を発揮、鋼・ステンレス鋼加工用材種・『...

詳細情報を確認する
  • 用途
    端面溝入れ
  • コーナーR（ノーズR） (mm)
    0.05
  • 勝手
    左
  • 材種（母材）
    超硬
  • コーティング
    PVDコーティング
  • 適合ホルダ
    STCL-18、STCL1212-F18-CHP、STCL1212/1616-H/X18-CHP、STCL2020/2525-X/Z18-CHP、JS-STCFL18、STCFVR-18、QC-STCL、QC-STCL-CHP、QC-STCL-Y、QC-STCL-Y-CHP、C-STCL-18-CHP
  • 適合ブレード
    STCAL18-CHP
  • ホーニング
    シャープエッジ
  • 利用可能コーナー数
    4
  • 刃幅公差 (mm)
    ±0.02

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が10型番あります。
    数量：

    商品情報

    外形図

    タンガロイ・JS-STCFL18用・端面溝入れ用チップ 外形図

    本図は左勝手（L） を示す。

    使用方法・使用事例

    使用事例

    加工事例

    加工部品名バルブ部品シャフト（カーエアコン部品）
    ホルダJS16F-STCFL18JS19X-STCFL18
    インサートTCF18L200F-005TCF18L100F-005
    材種SH725SH725
    被削材SUS304S20C
    タンガロイ・JS-STCFL18用・端面溝入れ用チップ 加工事例-1タンガロイ・JS-STCFL18用・端面溝入れ用チップ 加工事例-2
    切削条件溝幅 :
    CW （mm）    		21
    溝深さ :
    CDX （mm）    		12
    切削速度 :
    Vc （m/min）    		5060
    送り :
    f （mm/rev）    		0.040.01
    加工形態端面溝入れ端面溝入れ
    切削油湿式湿式
    結果タンガロイ・JS-STCFL18用・端面溝入れ用チップ 加工事例-3
    TetraMini-Cut は、高剛性なホルダとクランプシステムにより、びびりがなくなりインサート寿命が3 倍となった。    		タンガロイ・JS-STCFL18用・端面溝入れ用チップ 加工事例-4
    他社品は寸法不良が発生していたが、TetraMini-Cut は、高剛性クランプによって寸法が安定し、工具寿命が2 倍となった。

    推奨切削条件

    推奨切削条件表

    TCF18L（端面溝入れ）

    タンガロイ・JS-STCFL18用・端面溝入れ用チップ 推奨切削条件表

    適用被削材

    タンガロイ・JS-STCFL18用・端面溝入れ用チップ 適用被削材

    型番リスト

    表示件数
  • 1
    • 型番
    TCF18L050F-005-SH7025
    TCF18L050F-005-SH725
    TCF18L100F-005-SH7025
    TCF18L100F-005-SH725
    TCF18L150F-005-SH7025
    TCF18L150F-005-SH725
    TCF18L200F-005-SH7025
    TCF18L200F-005-SH725
    TCF18L250F-005-SH7025
    TCF18L250F-005-SH725

    刃幅

    (mm)

    材種記号

    		最小発注数量
    0.5
    SH7025
    5個
    0.5
    SH725
    5個
    1
    SH7025
    5個
    1
    SH725
    5個
    1.5
    SH7025
    5個
    1.5
    SH725
    5個
    2
    SH7025
    5個
    2
    SH725
    5個
    2.5
    SH7025
    5個
    2.5
    SH725
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    2,995円
    ( 3,295円 )
    2日目
    2,750円
    ( 3,025円 )
    1日目
    2,995円
    ( 3,295円 )
    2日目
    2,750円
    ( 3,025円 )
    1日目
    2,995円
    ( 3,295円 )
    2日目
    2,750円
    ( 3,025円 )
    1日目
    2,995円
    ( 3,295円 )
    2日目
    2,750円
    ( 3,025円 )
    1日目
    2,995円
    ( 3,295円 )
    2日目
    2,750円
    ( 3,025円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    【材種特長】
    ・『SH725』高い耐摩耗性を発揮、鋼・ステンレス鋼加工用材種
    ・『SH7025』鋭い切れ味を持つ小型部品加工用材種、高品位な仕上げ面、安定加工を実現

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
