日進工具

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル

カタログ |

通常単価(税別): 3,119円～7,229円

税込単価: 3,431円～7,952円

通常出荷日：1日目

70HRCの高硬度鋼においても長寿命で高精度な切削加工を実現します。

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

製品特長・仕様

製品の基本仕様・特長

70HRCまでの高硬度鋼の切削加工が可能となる耐酸化性・耐摩耗性の高い新コーティングを開発しました。3層構造のコーティング被膜は、耐酸化被膜層・硬質被膜層（超微細結晶構造）・高密着被膜層（微細結晶構造）で形成されており、優れた工具寿命を発揮します。

70HRCの高硬度鋼でも長寿命で安定した切削性能を実現。
新たに無限コーティングプレミアムPlusを開発、耐酸化性・耐摩耗性が向上。
耐欠損性を向上させた新素材と切削負荷を低減する切れ刃形状を採用。
R精度は±0.003mm（R精度は実外径の1/2を基準とする）。
シャンク径公差は-0.001mmから-0.003mmの高精度仕様。

工具素材	超々微粒子超硬合金
ねじれ角	30°
加工可能硬度	～70HRCまで加工可能
表面処理	無限コーティングプレミアムPlus
刃数	2枚刃
加工用途	曲面加工
ボール半径公差	R±0.003mm
シャンク径公差	Φd（-0.003～-0.001mm）

70HRCの高硬度鋼でも長寿命で高精度

MRBSH230SF R0.05～R3 全115サイズ
無限コーティングプレミアムPlus
耐酸化性・耐摩耗性の高い新コーティングを開発、70HRCまで高硬度鋼の切削加工が可能になりました

高硬度鋼の特長

60～70HRCの高硬度鋼を切削加工する際の現象としては、被削材の硬度や靭性が高いため加工時の切削負荷が非常に高くなります。そのため工具刃先では「せん断作用」により

「摩擦」が発生するため工具が摩耗しやすくなります
「切削熱」でコーティングが酸化し、硬度が低下するため工具が摩耗しやすくなります
「衝撃力」が大きいと工具が欠損しやすくなります

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-1

被膜構造

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-2

被削材硬度

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-3

60～70HRCの高硬度鋼加工に最適

被膜の役割

耐酸化被膜層

硬質被膜層（超微細結晶構造）

高密着被膜層（微細結晶構造）

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-4

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-5

摩耗進行のイメージ

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-6

亀裂進展と密着力のイメージ

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-7

切削時の発熱に対し酸化しにくい

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-8

高硬度鋼に対亀裂工具摩耗が進行しにくい

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル 70HRCの高硬度鋼でも長寿命で高精度-9

HAP40（64HRC）に対する工具寿命比較

切削条件n=20000min-1、vf=1600mm/min、ap0.15×ae3mm、クーラント：オイルミスト

MRBSH230SF R0.05～R3 全115サイズ
70HRCの高硬度鋼においても長寿命で高精度な切削加工を実現します

特長

コーティング

1：耐酸化性・耐摩耗性の高い新コーティング
無限コーティングプレミアムPlus

形状

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル特長-1

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル特長-2

公差レンジ0.002mm

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル特長-3

2-1：切削負荷を低減する切れ刃形状

2-2：最適突き出しで高い剛性を実現
焼きばめチャック対応高精度シャンク

2-3：スムーズでつなぎ目のない高精度なR形状

素材

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル特長-4

3：耐欠損性を向上させた超々微粒子超硬合金

（2-1）切削性向上形状切れ刃

切削負荷を低減するポジティブ切れ刃形状と耐欠損性を重視した新素材の採用で
高硬度鋼に対し長寿命で高精度な切削加工を実現しました

MRBSH230SF

一般的な高硬度エンドミル

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル切削性向上形状切れ刃-2

ポジティブ刃先形状による切削負荷低減、新素材の採用で
高硬度鋼切削加工でも欠けない切れ刃形状

切削負荷が高くなるネガティブ刃先形状

（2-2）加工精度向上形状最適な突き出し長

MRBSH230SF

通常のシャンク長

突き出しを短くでき、高剛性状態での加工が可能
ショートシャンク

工具突き出しが長く、低剛性状態

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル加工精度向上形状最適な突き出し長-1

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル加工精度向上形状最適な突き出し長-2

（2-2）高精度焼きばめチャックに対応形状高精度なシャンク

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル高精度焼きばめチャックに対応形状高精度なシャンク

公差レンジ0.002mm

（2-3）高いR精度形状 R精度の高精度化

Rから外周のつなぎ位置に逃げ面、すくい面のつなぎ目をなくし、R精度の高精度化を実現

特許申請中

MRBSH230SF

一般的な形状

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル高いR 精度形状Ｒ精度の高精度化-2

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル高いR 精度形状Ｒ精度の高精度化-3

※R精度は実外径の1/2を基準とした精度

（3）耐摩耗性向上素材超硬素材

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル耐摩耗性向上素材超硬素材

新素材の「超々微粒子超硬合金」を採用し、耐摩耗性、耐欠損性を向上しました

性能・試験情報

HAP40（64HRC）に対する工具寿命比較

切削条件：n=20000min-1、vf=1600mm/min、ap0.15×ae0.3mm、クーラント：オイルミスト

寸法精度比較

HAP72（70HRC）：荒取り後の寸法精度比較
工具：MRBSH230SF R1×6
加工内容：ポケット4個の等高線荒取り
残し代：0.02mm
狙い寸法：7.960mm
加工時間：20分/個
加工パスの軌跡：等高線荒加工

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル高精度な加工事例1

加工形状
ポケット内寸：8mm×8mm×加工深さ6mm
HAP72（70HRC）

荒取り

n=16000min-1、vf=1200mm/min、ap0.1×ae0.3mm、オイルミスト

工具摩耗状態80分加工後

MRBSH230SF

他社品

逃げ面摩耗幅0.055mm

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル荒取り-2

逃げ面摩耗幅0.102mm

加工時間ごとの寸法誤差

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル荒取り-3

寸法精度比較

HAP72（70HRC）：仕上げ加工後の寸法精度比較
工具：MRBSH230SF R1×6
加工内容：ポケット1個の仕上げ加工
加工時間：32分/ポケット
加工パスの軌跡：等高線仕上げ加工（側面）、走査線仕上げ加工（底面）

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル高精度な加工事例 2

仕上げ加工

n=16000min-1、vf=1000mm/min、ap0.03×ae0.03mm、オイルミスト

加工形状
ポケット内寸：30mm×30mm×加工深さ6mm

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル仕上げ加工-1

HAP72（70HRC）

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル仕上げ加工-2

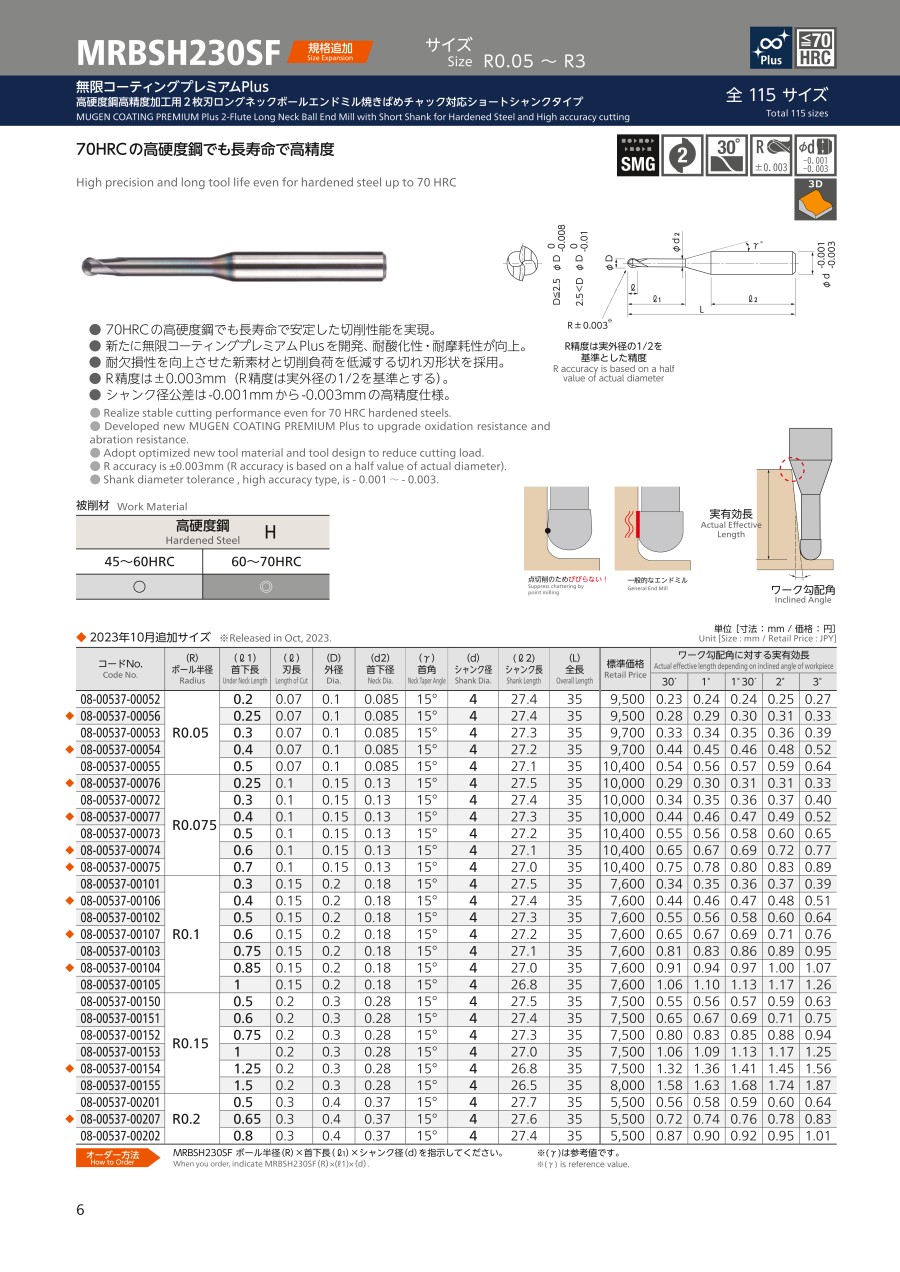

外形図

※R精度は実外径の1/2を基準とした精度

規格表

単位：mm

コードNo.	（R）ボール半径	（ℓ1）首下長	（ℓ）刃長	（D）外径	（d2）首下径	（γ）首角	（d）シャンク径	（ℓ2）シャンク長	（L）全長	ワーク勾配角に対する実有効長
コードNo.	（R）ボール半径	（ℓ1）首下長	（ℓ）刃長	（D）外径	（d2）首下径	（γ）首角	（d）シャンク径	（ℓ2）シャンク長	（L）全長	30'	1°	1°30'	2°	3°
08-00537-00052	R0.05	0.2	0.07	0.1	0.085	15°	4	27.4	35	0.23	0.24	0.24	0.25	0.27
08-00537-00056		0.25	0.07	0.1	0.085	15°	4	27.4	35	0.28	0.29	0.30	0.31	0.33
08-00537-00053		0.3	0.07	0.1	0.085	15°	4	27.3	35	0.33	0.34	0.35	0.36	0.39
08-00537-00054		0.4	0.07	0.1	0.085	15°	4	27.2	35	0.44	0.45	0.46	0.48	0.52
08-00537-00055		0.5	0.07	0.1	0.085	15°	4	27.1	35	0.54	0.56	0.57	0.59	0.64
08-00537-00076	R0.075	0.25	0.1	0.15	0.13	15°	4	27.5	35	0.29	0.30	0.31	0.31	0.33
08-00537-00072		0.3	0.1	0.15	0.13	15°	4	27.4	35	0.34	0.35	0.36	0.37	0.40
08-00537-00077		0.4	0.1	0.15	0.13	15°	4	27.3	35	0.44	0.46	0.47	0.49	0.52
08-00537-00073		0.5	0.1	0.15	0.13	15°	4	27.2	35	0.55	0.56	0.58	0.60	0.65
08-00537-00074		0.6	0.1	0.15	0.13	15°	4	27.1	35	0.65	0.67	0.69	0.72	0.77
08-00537-00075		0.7	0.1	0.15	0.13	15°	4	27.0	35	0.75	0.78	0.80	0.83	0.89
08-00537-00101	R0.1	0.3	0.15	0.2	0.18	15°	4	27.5	35	0.34	0.35	0.36	0.37	0.39
08-00537-00106		0.4	0.15	0.2	0.18	15°	4	27.4	35	0.44	0.46	0.47	0.48	0.51
08-00537-00102		0.5	0.15	0.2	0.18	15°	4	27.3	35	0.55	0.56	0.58	0.60	0.64
08-00537-00107		0.6	0.15	0.2	0.18	15°	4	27.2	35	0.65	0.67	0.69	0.71	0.76
08-00537-00103		0.75	0.15	0.2	0.18	15°	4	27.1	35	0.81	0.83	0.86	0.89	0.95
08-00537-00104		0.85	0.15	0.2	0.18	15°	4	27.0	35	0.91	0.94	0.97	1.00	1.07
08-00537-00105		1	0.15	0.2	0.18	15°	4	26.8	35	1.06	1.10	1.13	1.17	1.26
08-00537-00150	R0.15	0.5	0.2	0.3	0.28	15°	4	27.5	35	0.55	0.56	0.57	0.59	0.63
08-00537-00151		0.6	0.2	0.3	0.28	15°	4	27.4	35	0.65	0.67	0.69	0.71	0.75
08-00537-00152		0.75	0.2	0.3	0.28	15°	4	27.3	35	0.80	0.83	0.85	0.88	0.94
08-00537-00153		1	0.2	0.3	0.28	15°	4	27.0	35	1.06	1.09	1.13	1.17	1.25
08-00537-00154		1.25	0.2	0.3	0.28	15°	4	26.8	35	1.32	1.36	1.41	1.45	1.56
08-00537-00155		1.5	0.2	0.3	0.28	15°	4	26.5	35	1.58	1.63	1.68	1.74	1.87
08-00537-00201	R0.2	0.5	0.3	0.4	0.37	15°	4	27.7	35	0.56	0.58	0.59	0.60	0.64
08-00537-00207		0.65	0.3	0.4	0.37	15°	4	27.6	35	0.72	0.74	0.76	0.78	0.83
08-00537-00202		0.8	0.3	0.4	0.37	15°	4	27.4	35	0.87	0.90	0.92	0.95	1.01
08-00537-00203		1	0.3	0.4	0.37	15°	4	27.2	35	1.08	1.11	1.14	1.18	1.26
08-00537-00208		1.25	0.3	0.4	0.37	15°	4	27.0	35	1.34	1.38	1.42	1.47	1.57
08-00537-00204		1.5	0.3	0.4	0.37	15°	4	26.7	35	1.60	1.65	1.70	1.75	1.88
08-00537-00209		1.75	0.3	0.4	0.37	15°	4	26.5	35	1.86	1.91	1.98	2.04	2.19
08-00537-00205		2	0.3	0.4	0.37	15°	4	26.2	35	2.11	2.18	2.25	2.33	2.50
08-00537-00210		2.25	0.3	0.4	0.37	15°	4	26.0	35	2.37	2.45	2.53	2.62	2.81
08-00537-00206		2.5	0.3	0.4	0.37	15°	4	25.7	35	2.63	2.72	2.81	2.90	3.13
08-00537-00251	R0.25	0.5	0.35	0.5	0.46	15°	4	27.8	35	0.58	0.59	0.61	0.62	0.65
08-00537-00252		1	0.35	0.5	0.46	15°	4	27.3	35	1.10	1.13	1.16	1.19	1.27
08-00537-00253		1.5	0.35	0.5	0.46	15°	4	26.8	35	1.61	1.66	1.71	1.77	1.89
08-00537-00254		2	0.35	0.5	0.46	15°	4	26.3	35	2.13	2.20	2.27	2.34	2.51
08-00537-00255		2.5	0.35	0.5	0.46	15°	4	25.8	35	2.65	2.73	2.82	2.92	3.14
08-00537-00256		3	0.35	0.5	0.46	15°	4	25.3	35	3.16	3.27	3.38	3.49	3.76
08-00537-00307	R0.3	0.6	0.45	0.6	0.56	15°	4	27.9	35	0.68	0.70	0.71	0.73	0.76
08-00537-00300		1	0.45	0.6	0.56	15°	4	27.5	35	1.10	1.12	1.15	1.19	1.26
08-00537-00301		1.5	0.45	0.6	0.56	15°	4	27.0	35	1.61	1.66	1.71	1.76	1.88
08-00537-00302		2	0.45	0.6	0.56	15°	4	26.5	35	2.13	2.19	2.26	2.34	2.50
08-00537-00303		2.5	0.45	0.6	0.56	15°	4	26.0	35	2.65	2.73	2.82	2.91	3.12
08-00537-00304		3	0.45	0.6	0.56	15°	4	25.5	35	3.16	3.26	3.37	3.49	3.75
08-00537-00305		3.5	0.45	0.6	0.56	15°	4	25.0	35	3.68	3.80	3.92	4.06	4.37
08-00537-00306		4	0.45	0.6	0.56	15°	4	29.5	40	4.20	4.33	4.48	4.64	4.99
08-00537-00401	R0.4	1	0.6	0.8	0.76	15°	4	27.9	35	1.09	1.12	1.14	1.17	1.24
08-00537-00402		2	0.6	0.8	0.76	15°	4	26.9	35	2.13	2.19	2.25	2.32	2.48
08-00537-00403		3	0.6	0.8	0.76	15°	4	25.9	35	3.16	3.26	3.36	3.47	3.72
08-00537-00405		4	0.6	0.8	0.76	15°	4	24.9	35	4.19	4.33	4.47	4.62	4.97
08-00537-00406		5	0.6	0.8	0.76	15°	4	28.9	40	5.23	5.40	5.58	5.77	6.21
08-00537-00507	R0.5	1	0.75	1	0.95	15°	4	28.3	35	1.11	1.13	1.15	1.18	1.24
08-00537-00508		1.5	0.75	1	0.95	15°	4	27.8	35	1.63	1.66	1.71	1.75	1.86
08-00537-00501		2	0.75	1	0.95	15°	4	27.3	35	2.14	2.20	2.26	2.33	2.48
08-00537-00502		2.5	0.75	1	0.95	15°	4	26.8	35	2.66	2.73	2.82	2.90	3.10
08-00537-00503		3	0.75	1	0.95	15°	4	26.3	35	3.18	3.27	3.37	3.48	3.72
08-00537-00504		4	0.75	1	0.95	15°	4	25.3	35	4.21	4.34	4.48	4.63	4.97
08-00537-00505		5	0.75	1	0.95	15°	4	29.3	40	5.24	5.41	5.59	5.78	6.21
08-00537-00506		6	0.75	1	0.95	15°	4	28.3	40	6.28	6.48	6.69	6.93	7.45
08-00537-00602	R0.6	2.4	0.9	1.2	1.15	15°	4	27.2	35	2.55	2.62	2.69	2.77	2.95
08-00537-00603		4	0.9	1.2	1.15	15°	4	25.6	35	4.21	4.33	4.47	4.61	4.94
08-00537-00605		6	0.9	1.2	1.15	15°	4	28.6	40	6.27	6.47	6.68	6.91	7.43
08-00537-00606		8	0.9	1.2	1.15	15°	4	26.6	40	8.34	8.61	8.90	9.21	9.91
08-00537-00751	R0.75	2	1.1	1.5	1.45	15°	4	28.2	35	2.13	2.18	2.23	2.29	2.42
08-00537-00752		3	1.1	1.5	1.45	15°	4	27.2	35	3.17	3.25	3.34	3.44	3.66
08-00537-00753		4	1.1	1.5	1.45	15°	4	26.2	35	4.20	4.32	4.45	4.59	4.91
08-00537-00754		6	1.1	1.5	1.45	15°	4	29.2	40	6.27	6.46	6.67	6.89	7.39
08-00537-00755		8	1.1	1.5	1.45	15°	4	27.2	40	8.34	8.60	8.88	9.19	9.88
08-00537-00756		10	1.1	1.5	1.45	15°	4	25.2	40	10.40	10.74	11.10	11.49	12.36
08-00537-00805	R0.8	8	1.2	1.6	1.55	15°	4	27.4	40	8.33	8.60	8.88	9.18	9.87
08-00537-00901	R0.9	3	1.3	1.8	1.74	15°	4	27.8	35	3.18	3.26	3.35	3.44	3.65
08-00537-00902		4	1.3	1.8	1.74	15°	4	26.8	35	4.22	4.33	4.46	4.59	4.89
08-00537-00903		6	1.3	1.8	1.74	15°	4	29.8	40	6.28	6.47	6.67	6.89	7.38
08-00537-00904		8	1.3	1.8	1.74	15°	4	27.8	40	8.35	8.61	8.89	9.19	9.87
08-00537-00905		10	1.3	1.8	1.74	15°	4	25.8	40	10.42	10.75	11.11	11.49	12.35
08-00537-01006	R1	2	1.5	2	1.94	15°	4	29.1	35	2.14	2.19	2.23	2.28	2.38
08-00537-01000		3	1.5	2	1.94	15°	4	28.1	35	3.18	3.25	3.34	3.43	3.63
08-00537-01001		4	1.5	2	1.94	15°	4	27.1	35	4.21	4.32	4.45	4.58	4.87
08-00537-01002		6	1.5	2	1.94	15°	4	25.1	35	6.28	6.46	6.66	6.88	7.36
08-00537-01003		8	1.5	2	1.94	15°	4	28.1	40	8.35	8.60	8.88	9.18	9.84
08-00537-01004		10	1.5	2	1.94	15°	4	26.1	40	10.41	10.74	11.10	11.48	12.33
08-00537-01005		12	1.5	2	1.94	15°	4	29.1	45	12.48	12.88	13.31	13.77	14.82
08-00537-01251	R1.25	4	2.3	2.5	2.4	15°	4	28.0	35	4.28	4.39	4.50	4.62	4.90
08-00537-01252		6	2.3	2.5	2.4	15°	4	26.0	35	6.35	6.53	6.72	6.92	7.39
08-00537-01253		8	2.3	2.5	2.4	15°	4	29.0	40	8.42	8.67	8.93	9.22	9.88
08-00537-01254		10	2.3	2.5	2.4	15°	4	27.0	40	10.48	10.81	11.15	11.52	12.36
08-00537-01256		15	2.3	2.5	2.4	15°	4	27.0	45	15.65	16.15	16.69	17.27	Free
08-00537-01500	R1.5	6	2.5	3	2.85	15°	6	33.1	45	6.44	6.61	6.79	7.00	7.45
08-00537-01501		8	2.5	3	2.85	15°	6	31.1	45	8.50	8.75	9.01	9.29	9.93
08-00537-01502		10	2.5	3	2.85	15°	6	29.1	45	10.57	10.89	11.23	11.59	12.42
08-00537-01503		12	2.5	3	2.85	15°	6	27.1	45	12.64	13.03	13.44	13.89	14.91
08-00537-01504		14	2.5	3	2.85	15°	6	30.1	50	14.71	15.17	15.66	16.19	17.39
08-00537-01505		16	2.5	3	2.85	15°	6	28.1	50	16.77	17.31	17.88	18.49	19.88
08-00537-01507		18	2.5	3	2.85	15°	6	31.1	55	18.84	19.45	20.09	20.79	22.36
08-00537-01506		20	2.5	3	2.85	15°	6	29.1	55	20.91	21.58	22.31	23.09	24.85
08-00537-02000	R2	8	3	4	3.8	15°	6	32.8	45	8.58	8.81	9.06	9.33	9.93
08-00537-02001		10	3	4	3.8	15°	6	30.8	45	10.65	10.95	11.28	11.63	12.42
08-00537-02002		12	3	4	3.8	15°	6	28.8	45	12.72	13.09	13.49	13.93	14.90
08-00537-02004		15	3	4	3.8	15°	6	30.8	50	15.82	16.30	16.82	17.38	18.63
08-00537-02005		20	3	4	3.8	15°	6	30.8	55	20.99	21.65	22.36	23.13	フリー
08-00537-02006		25	3	4	3.8	15°	6	30.8	60	26.16	27.00	27.90	28.88	フリー
08-00537-02502	R2.5	10	3.5	5	4.8	15°	6	32.7	45	10.63	10.92	11.22	11.55	フリー
08-00537-02503		15	3.5	5	4.8	15°	6	27.7	45	15.80	16.27	16.77	フリー	フリー
08-00537-02504		20	3.5	5	4.8	15°	6	27.7	50	20.97	21.62	フリー	フリー	フリー
08-00537-02505		25	3.5	5	4.8	15°	6	27.7	55	26.14	26.96	フリー	フリー	フリー
08-00537-02506		30	3.5	5	4.8	15°	6	27.7	60	31.31	フリー	フリー	フリー	フリー
08-00537-03000	R3	10	6	6	5.7	-	6	34.4	45	フリー	フリー	フリー	フリー	フリー
08-00537-03001		15	6	6	5.7	-	6	29.4	45	フリー	フリー	フリー	フリー	フリー
08-00537-03002		20	6	6	5.7	-	6	29.4	50	フリー	フリー	フリー	フリー	フリー
08-00537-03003		25	6	6	5.7	-	6	29.4	55	フリー	フリー	フリー	フリー	フリー
08-00537-03004		30	6	6	5.7	-	6	29.4	60	フリー	フリー	フリー	フリー	フリー
08-00537-03005		35	6	6	5.7	-	6	29.4	65	フリー	フリー	フリー	フリー	フリー
08-00537-03006		40	6	6	5.7	-	6	29.4	70	フリー	フリー	フリー	フリー	フリー

※（γ）は参考値です。

使用方法・使用事例

使用事例

加工事例1

HAP72（68HRC）ねじ頭部くぼみ形状3種パンチサンプル

68HRCの高硬度鋼でも高精度に加工可能

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル加工事例1-2

被削材：HAP72（68HRC）
クーラント：オイルミスト
総加工時間：8時間25分
ワークサイズ：20×35mm
加工深さ：5.1mm

表面粗さ単位［μm］

加工精度単位［mm］

測定箇所	Ra	Rz
（1）加工初期	0.176	1.320
（2）加工終期	0.155	1.125
（3）加工初期	0.114	0.963
（4）加工終期	0.142	0.877

測定箇所	狙い値	実測値	誤差	倒れ量
（A）加工初期	5.080	5.087	0.007	0.001以下
（B）加工終期	5.080	5.090	0.010	0.001

加工工程	荒取り	側面中仕上げ&底面仕上げ	取り残し	仕上げ
使用工具	MRBSH230SF R1×4	MRBSH230SF R1×4	MRBSH230SF R0.5×4	MRBSH230SF R0.5×4
回転数［min-1］	16000		18000
送り速度［mm/min］	1500	600	300	400
切込み量［mm］ ap×ae	0.1×0.3	pf：0.03	pf：0.03	pf：0.02
残し代［mm］	0.015	側面 0.01 底面 -	0.01	-
加工時間	181分	95分	80分	149分

※pf：ピックフィード

加工事例2

HAP40（65HRC）ギヤ形状パンチサンプル

4時間を超える長時間の仕上げ加工でも高精度

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル加工事例3-1

被削材：HAP40（65HRC）
クーラント：オイルミスト
総加工時間：8時間46分
ワークサイズ：Φ25×50mm
加工深さ：6mm

表面粗さ

加工精度

単位［mm］

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル加工事例3-2

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル加工事例3-3

刃先後退量0.003mm
（側面仕上げ2時間加工後）

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル加工事例3-4

測定箇所	（1）
狙い値	20.644
実測値	20.647
誤差	0.003

工具摩耗

加工工程	荒取り	取り残し	中仕上げ	仕上げ
使用工具	MRBSH230SF R1×6	MRBSH230SF R0.5×5	MRBSH230SF R0.5×5	MRBSH230SF R0.5×5
すくい面
外周刃
R先端部

回転数［min-1］	20000			12000
送り速度［mm/min］	1600	920	920	460
切込み量［mm］ ap×ae	0.15×0.3	0.03×0.1	側面 0.03×0.02 平面 0.02×0.05	pf：0.015
残し代［mm］	0.03		0.01	-
加工時間	24分	3時間8分	1時間8分	4時間6分

加工事例3

YXR3（61HRC）ファインブランキングサンプル

±3μmの高いR精度が実現する加工精度

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル加工事例2-1

被削材：YXR3（61HRC）
クーラント：オイルミスト
総加工時間：7時間27分
ワークサイズ：60×60mm
加工深さ：4mm

表面粗さ

加工精度

単位［μm］

測定箇所	（1）	（2）
使用工具	MRBSH230SF R0.5×2	MRBSH230SF R0.2×1
Ra	0.145	0.080
Rz	1.192	0.521

測定箇所	（A）	（B）	（C）
狙い値	0.958mm	90°0'00"	0.883mm
実測値	0.958mm	90°15'10"	0.888mm
誤差	0.000mm	0°15'10"	0.005mm

板押さえ

加工工程	荒取り	中仕上げ	平坦部仕上げ	取り残し	仕上げ	取り残し	取り残し
使用工具	MRBSH230SF R1×4	MRBSH230SF R1×4		MRBSH230SF R0.5×2		MRBSH230SF R0.25×1.5	MRBSH230SF R0.2×1
回転数［min-1］	25000			30000
送り速度［mm/min］	2500			1000		540	540
切込み量 ap×ae［mm］	0.2×0.5	pf：0.05	pf：0.08	pf：0.05	pf：0.03	pf：0.03	pf：0.02
残し代［mm］	0.03	0.01	-	0.01	- （隅部のみ 0.005）		-
加工時間	39分	40分	1時間6分	1時間3分		47分	1時間26分

※pf：ピックフィード

ダイ

加工工程	荒取り	仕上げ
使用工具	MRBSH230SF R0.25×1.5	MRBSH230SF R0.2×1
回転数［min-1］	30000
送り速度［mm/min］	540
切込み量 ap×ae［mm］	0.01×0.03	pf：0.01
残し代［mm］	0.003	-
加工時間	1時間11分	35分

※pf：ピックフィード

動画

製品特長紹介動画

推奨切削条件

推奨切削条件表

被削材			ハイス・高硬度鋼 SKH51・SKD11（～62HRC）				ハイス SKH55・HAP40（～66HRC）				ハイス SKH57・HAP72（～70HRC）
Rサイズ	首下長	外径と首下長の比 L/D	切込み量		送り速度	回転数	切込み量		送り速度	回転数	切込み量		送り速度	回転数
Rサイズ	首下長	外径と首下長の比 L/D	ap mm	ae mm	mm/min	min-1	ap mm	ae mm	mm/min	min-1	ap mm	ae mm	mm/min	min-1
R0.05	0.2	2	0.002	0.005	100	40000	0.002	0.003	70	40000	0.002	0.003	50	40000
	0.25	2.5	0.002	0.005	80	40000	0.002	0.003	50	40000	0.002	0.003	40	40000
	0.3	3	0.002	0.005	70	40000	0.002	0.003	50	40000	0.002	0.003	40	40000
	0.4	4	0.001	0.005	70	40000	0.001	0.003	50	40000	0.001	0.002	30	40000
	0.5	5	0.001	0.003	50	40000	0.001	0.002	30	40000	0.001	0.002	20	40000
R0.075	0.25	1.7	0.002	0.005	160	40000	0.002	0.003	120	40000	0.002	0.003	100	40000
	0.3	2	0.002	0.005	150	40000	0.002	0.003	100	40000	0.002	0.003	80	40000
	0.4	2.7	0.002	0.005	120	40000	0.002	0.003	70	40000	0.002	0.003	50	40000
	0.5	3.3	0.002	0.005	120	40000	0.002	0.003	70	40000	0.002	0.003	50	40000
	0.6	4	0.001	0.003	100	40000	0.001	0.002	50	40000	0.001	0.002	40	40000
	0.7	4.7	0.001	0.003	80	40000	0.001	0.002	40	40000	0.001	0.002	30	40000
R0.1	0.3	1.5	0.005	0.005	300	40000	0.003	0.003	200	40000	0.003	0.003	150	40000
	0.4	2	0.005	0.005	290	40000	0.003	0.003	200	40000	0.003	0.003	150	40000
	0.5	2.5	0.005	0.005	280	40000	0.003	0.003	180	40000	0.003	0.003	130	40000
	0.6	3	0.003	0.005	250	40000	0.002	0.003	160	40000	0.002	0.003	120	40000
	0.75	3.75	0.003	0.005	200	40000	0.002	0.003	150	40000	0.002	0.003	110	40000
	0.85	4.3	0.002	0.005	180	40000	0.001	0.003	130	40000	0.001	0.002	100	40000
	1	5	0.002	0.003	160	40000	0.001	0.002	120	40000	0.001	0.002	90	40000
R0.15	0.5	1.7	0.007	0.01	300	40000	0.003	0.005	280	40000	0.003	0.005	210	40000
	0.6	2	0.005	0.007	300	40000	0.003	0.005	250	40000	0.003	0.005	180	40000
	0.75	2.5	0.005	0.007	280	40000	0.003	0.005	230	40000	0.003	0.005	170	40000
	1	3.3	0.005	0.007	250	40000	0.003	0.005	200	40000	0.003	0.005	150	40000
	1.25	4.2	0.003	0.005	200	40000	0.002	0.003	160	40000	0.002	0.003	120	40000
	1.5	5	0.003	0.005	180	40000	0.002	0.003	120	40000	0.002	0.003	90	40000
R0.2	0.5	1.25	0.03	0.03	720	40000	0.009	0.02	580	40000	0.009	0.02	420	35000
	0.65	1.6	0.025	0.03	720	40000	0.009	0.02	580	40000	0.009	0.02	420	35000
	0.8	2	0.02	0.03	720	40000	0.008	0.02	580	40000	0.008	0.02	420	35000
	1	2.5	0.02	0.03	720	40000	0.008	0.02	580	40000	0.008	0.02	400	35000
	1.25	3.1	0.015	0.02	620	40000	0.006	0.02	470	40000	0.006	0.02	320	35000
	1.5	3.75	0.01	0.02	500	40000	0.005	0.01	400	40000	0.005	0.01	280	35000
	1.75	4.4	0.01	0.02	450	40000	0.005	0.01	340	40000	0.005	0.01	250	35000
	2	5	0.007	0.01	380	40000	0.005	0.007	300	40000	0.005	0.007	220	35000
	2.25	5.6	0.005	0.01	330	40000	0.003	0.005	280	40000	0.003	0.005	200	35000
	2.5	6.25	0.005	0.007	300	40000	0.003	0.005	260	40000	0.003	0.005	190	35000
R0.25	0.5	1	0.03	0.04	860	40000	0.015	0.03	650	40000	0.015	0.02	450	30000
	1	2	0.02	0.03	860	40000	0.01	0.02	650	35000	0.01	0.02	450	30000
	1.5	3	0.01	0.03	720	40000	0.007	0.02	520	35000	0.007	0.02	350	30000
	2	4	0.01	0.02	650	40000	0.007	0.01	400	35000	0.007	0.01	270	30000
	2.5	5	0.007	0.01	530	40000	0.005	0.007	360	35000	0.005	0.007	240	30000
	3	6	0.007	0.01	420	35000	0.005	0.007	320	35000	0.005	0.007	220	30000
R0.3	0.6	1	0.03	0.08	1000	40000	0.02	0.05	720	35000	0.02	0.05	540	28000
	1	1.7	0.03	0.06	1000	40000	0.02	0.05	720	30000	0.02	0.05	540	25000
	1.5	2.5	0.03	0.06	1000	40000	0.02	0.05	720	30000	0.02	0.05	540	25000
	2	3.3	0.03	0.06	1000	40000	0.02	0.05	720	30000	0.02	0.05	540	25000
	2.5	4.1	0.02	0.04	840	40000	0.02	0.03	640	30000	0.02	0.03	480	25000
	3	5	0.02	0.04	840	40000	0.02	0.03	600	30000	0.02	0.03	450	25000
	3.5	5.9	0.01	0.03	600	30000	0.01	0.02	420	30000	0.01	0.02	310	25000
	4	6.7	0.01	0.03	600	30000	0.01	0.02	420	30000	0.01	0.02	310	25000
R0.4	1	1.3	0.08	0.12	1600	38000	0.06	0.1	1200	35000	0.035	0.1	900	28000
	2	2.5	0.07	0.1	1600	35000	0.05	0.1	1200	30000	0.03	0.1	900	25000
	3	3.75	0.05	0.1	1600	35000	0.05	0.05	1200	30000	0.03	0.05	900	25000
	4	5	0.04	0.06	1200	30000	0.03	0.05	860	25000	0.02	0.05	640	20000
	5	6.25	0.03	0.05	1000	25000	0.02	0.03	620	25000	0.015	0.03	460	20000
R0.5	1	1	0.1	0.2	2000	30000	0.08	0.12	1400	25000	0.05	0.12	1000	20000
	1.5	1.5	0.1	0.2	2000	30000	0.08	0.12	1400	25000	0.05	0.12	1000	20000
	2	2	0.1	0.2	2000	30000	0.08	0.1	1400	25000	0.05	0.1	1000	20000
	2.5	2.5	0.1	0.2	2000	30000	0.08	0.1	1400	25000	0.05	0.1	1000	20000
	3	3	0.1	0.2	2000	30000	0.08	0.1	1400	25000	0.05	0.1	1000	20000
	4	4	0.05	0.15	1600	28000	0.05	0.1	1200	25000	0.03	0.1	900	20000
	5	5	0.04	0.1	1400	25000	0.03	0.05	920	20000	0.02	0.05	700	16000
	6	6	0.04	0.05	1200	22000	0.02	0.05	740	20000	0.015	0.05	550	16000
R0.6	2.4	2	0.1	0.2	2000	30000	0.08	0.1	1600	25000	0.05	0.1	1200	20000
	4	3.3	0.1	0.2	2000	30000	0.06	0.1	1600	25000	0.05	0.1	1200	20000
	6	5	0.05	0.1	1400	25000	0.03	0.07	1000	20000	0.02	0.07	750	16000
	8	6.7	0.03	0.07	1200	22000	0.02	0.05	850	20000	0.015	0.05	650	16000
R0.75	2	1.3	0.1	0.3	2500	30000	0.1	0.2	2000	25000	0.06	0.2	1500	20000
	3	2	0.1	0.3	2500	30000	0.1	0.2	2000	25000	0.06	0.2	1500	20000
	4	2.7	0.1	0.3	2000	25000	0.1	0.2	1600	22000	0.06	0.2	1200	18000
	6	4	0.1	0.2	1600	22000	0.1	0.1	1200	20000	0.06	0.1	950	16000
	8	5.3	0.05	0.2	1400	20000	0.05	0.1	1000	18000	0.03	0.1	700	13000
	10	6.7	0.05	0.1	1200	18000	0.05	0.05	850	16000	0.03	0.05	650	13000
R0.8	8	5	0.07	0.2	1400	20000	0.05	0.1	1000	16000	0.03	0.1	750	13000
R0.9	3	1.7	0.12	0.3	2500	25000	0.1	0.25	2000	20000	0.08	0.2	1500	16000
	4	2.2	0.12	0.25	2500	25000	0.1	0.2	1800	20000	0.08	0.2	1500	16000
	6	3.3	0.12	0.25	2500	25000	0.1	0.2	1600	18000	0.08	0.2	1200	16000
	8	4.4	0.08	0.2	2300	23000	0.08	0.15	1400	17000	0.06	0.1	750	13000
	10	5.6	0.08	0.2	1700	18000	0.08	0.12	1100	14000	0.03	0.1	750	11000
R1	2	1	0.2	0.5	2500	25000	0.15	0.3	2000	20000	0.1	0.3	1500	16000
	3	1.5	0.2	0.5	2500	25000	0.15	0.3	2000	20000	0.1	0.3	1500	16000
	4	2	0.2	0.5	2500	25000	0.15	0.3	2000	20000	0.1	0.3	1500	16000
	6	3	0.2	0.3	2000	22000	0.15	0.3	1600	20000	0.1	0.3	1200	16000
	8	4	0.1	0.2	1600	18000	0.1	0.15	1200	16000	0.06	0.15	950	13000
	10	5	0.1	0.2	1400	16000	0.1	0.1	1000	14000	0.06	0.1	750	11000
	12	6	0.07	0.1	1200	14000	0.05	0.1	850	12000	0.03	0.1	650	9500
R1.25	4	1.6	0.2	0.5	2500	20000	0.15	0.4	2000	18000	0.1	0.4	1500	14000
	6	2.4	0.2	0.5	2500	20000	0.15	0.4	2000	18000	0.1	0.4	1500	14000
	8	3.2	0.2	0.3	2100	20000	0.15	0.3	1800	18000	0.1	0.3	1300	14000
	10	4	0.15	0.2	1800	18000	0.1	0.15	1500	16000	0.06	0.15	1100	13000
	15	6	0.07	0.15	1200	14000	0.05	0.1	900	12000	0.03	0.1	700	9500
R1.5	6	2	0.2	0.6	2500	18000	0.2	0.5	2000	15000	0.12	0.5	1500	12000
	8	2.7	0.2	0.6	2500	18000	0.2	0.5	2000	15000	0.12	0.5	1500	12000
	10	3.3	0.2	0.4	2100	18000	0.15	0.3	1800	15000	0.1	0.3	1300	12000
	12	4	0.2	0.4	2000	18000	0.1	0.3	1500	15000	0.06	0.3	1100	12000
	14	4.7	0.1	0.3	1600	16000	0.1	0.2	1200	12000	0.06	0.2	900	10000
	16	5.3	0.1	0.3	1600	16000	0.1	0.2	1200	12000	0.06	0.2	900	10000
	18	6	0.1	0.2	1400	16000	0.1	0.15	960	12000	0.06	0.15	750	9500
	20	6.7	0.08	0.2	1200	14000	0.08	0.1	850	12000	0.06	0.1	650	9500
R2	8	2	0.2	0.8	2500	15000	0.2	0.6	2000	12000	0.15	0.6	1500	9500
	10	2.5	0.2	0.8	2500	15000	0.2	0.6	2000	12000	0.15	0.6	1500	9500
	12	3	0.2	0.8	2500	15000	0.2	0.6	2000	12000	0.15	0.6	1500	9500
	15	3.75	0.2	0.8	2000	15000	0.15	0.6	1600	12000	0.12	0.6	1200	9500
	20	5	0.1	0.6	1700	14000	0.1	0.4	1200	10000	0.08	0.4	900	8000
	25	6.25	0.1	0.4	1200	14000	0.1	0.2	850	10000	0.08	0.2	650	8000
R2.5	10	2	0.2	1.2	2500	12000	0.2	0.7	2000	10000	0.15	0.7	1500	8000
	15	3	0.2	1.2	2500	12000	0.2	0.7	2000	10000	0.15	0.7	1500	8000
	20	4	0.2	1	2000	10000	0.15	0.6	1600	8500	0.12	0.6	1200	6500
	25	5	0.15	0.8	1800	8600	0.1	0.3	1200	7200	0.08	0.3	1000	6500
	30	6	0.15	0.5	1500	7600	0.1	0.2	860	6400	0.08	0.2	750	6000
R3	10	1.7	0.3	1.2	2500	8000	0.2	1	2000	7000	0.15	1	1500	5500
	15	2.5	0.3	1.2	2500	8000	0.2	1	2000	7000	0.15	1	1500	5500
	20	3.3	0.3	1.2	2500	8000	0.2	1	2000	7000	0.15	1	1500	5500
	25	4.1	0.2	1	2200	8000	0.15	0.7	1600	7000	0.12	0.7	1200	5500
	30	5	0.2	1	1800	7000	0.15	0.7	1300	6500	0.12	0.7	950	5000
	35	5.8	0.17	0.8	1600	6800	0.12	0.5	1200	5800	0.1	0.5	800	4500
	40	6.7	0.15	0.6	1200	6400	0.1	0.4	1000	5200	0.08	0.4	650	4000

切削条件時の注意

※1切込み量の、apは軸方向の切込み深さ、aeは半径方向の切込み深さを示します。
※2びびり等が発生する場合は、必要に応じて切削条件を調整してください。
※3コーナー部等の切削負荷が高くなる箇所では、特に切削条件の設定やツールパスなどに注意してください。
※4回転数と送り速度は、同じ割合で調整してください。
※5工具の保持方法は焼きばめタイプを推奨します。コレットタイプなどを使用する場合、最低把握長をご確認ください。
※6オイルミストクーラントをお奨めします。

型番リスト

表示件数

型番

MRBSH230SF-R0.05-0.25

MRBSH230SF-R0.075-0.3

MRBSH230SF-R0.075-0.4

MRBSH230SF-R0.075-0.5

MRBSH230SF-R0.075-0.6

MRBSH230SF-R0.075-0.7

MRBSH230SF-R0.075-0.25

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

刃径公差

首角

(°)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 1°30′

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

最小発注数量

0.1	0.07	0.05	0.2	4	35	-0.008～0mm	15	0.085	0.23	0.24	0.24	0.25	0.27	1個
0.1	0.07	0.05	0.3	4	35	-0.008～0mm	15	0.085	0.33	0.34	0.35	0.36	0.39	1個
0.1	0.07	0.05	0.4	4	35	-0.008～0mm	15	0.085	0.44	0.45	0.46	0.48	0.52	1個
0.1	0.07	0.05	0.5	4	35	-0.008～0mm	15	0.085	0.54	0.56	0.57	0.59	0.64	1個
0.1	0.07	0.05	0.25	4	35	-0.008～0mm	15	0.085	0.28	0.29	0.3	0.31	0.33	1個
0.15	0.1	0.075	0.3	4	35	-0.008～0mm	15	0.13	0.34	0.35	0.36	0.37	0.4	1個
0.15	0.1	0.075	0.4	4	35	-0.008～0mm	15	0.13	0.44	0.46	0.47	0.49	0.52	1個
0.15	0.1	0.075	0.5	4	35	-0.008～0mm	15	0.13	0.55	0.56	0.58	0.6	0.65	1個
0.15	0.1	0.075	0.6	4	35	-0.008～0mm	15	0.13	0.65	0.67	0.69	0.72	0.77	1個
0.15	0.1	0.075	0.7	4	35	-0.008～0mm	15	0.13	0.75	0.78	0.80	0.83	0.89	1個
0.15	0.1	0.075	0.25	4	35	-0.008～0mm	15	0.13	0.29	0.3	0.31	0.31	0.33	1個
0.2	0.15	0.1	0.3	4	35	-0.008～0mm	15	0.18	0.34	0.35	0.36	0.37	0.39	1個
0.2	0.15	0.1	0.4	4	35	-0.008～0mm	15	0.18	0.44	0.46	0.47	0.48	0.51	1個
0.2	0.15	0.1	0.5	4	35	-0.008～0mm	15	0.18	0.55	0.56	0.58	0.6	0.64	1個
0.2	0.15	0.1	0.6	4	35	-0.008～0mm	15	0.18	0.65	0.67	0.69	0.71	0.76	1個
0.2	0.15	0.1	0.75	4	35	-0.008～0mm	15	0.18	0.81	0.83	0.86	0.89	0.95	1個
0.2	0.15	0.1	0.85	4	35	-0.008～0mm	15	0.18	0.91	0.94	0.97	1	1.07	1個
0.2	0.15	0.1	1	4	35	-0.008～0mm	15	0.18	1.06	1.1	1.13	1.17	1.26	1個
0.4	0.3	0.2	0.5	4	35	-0.008～0mm	15	0.37	0.56	0.58	0.59	0.6	0.64	1個
0.4	0.3	0.2	0.8	4	35	-0.008～0mm	15	0.37	0.87	0.9	0.92	0.95	1.01	1個
0.4	0.3	0.2	0.65	4	35	-0.008～0mm	15	0.37	0.72	0.74	0.76	0.78	0.83	1個
0.4	0.3	0.2	1	4	35	-0.008～0mm	15	0.37	1.08	1.11	1.14	1.18	1.26	1個
0.4	0.3	0.2	1.5	4	35	-0.008～0mm	15	0.37	1.6	1.65	1.7	1.75	1.88	1個
0.4	0.3	0.2	1.25	4	35	-0.008～0mm	15	0.37	1.34	1.38	1.42	1.47	1.57	1個
0.4	0.3	0.2	1.75	4	35	-0.008～0mm	15	0.37	1.86	1.91	1.98	2.04	2.19	1個
0.4	0.3	0.2	2	4	35	-0.008～0mm	15	0.37	2.11	2.18	2.25	2.33	2.5	1個
0.4	0.3	0.2	2.5	4	35	-0.008～0mm	15	0.37	2.63	2.72	2.81	2.9	3.13	1個
0.4	0.3	0.2	2.25	4	35	-0.008～0mm	15	0.37	2.37	2.45	2.53	2.62	2.81	1個
0.6	0.45	0.3	0.6	4	35	-0.008～0mm	15	0.56	0.68	0.7	0.71	0.73	0.76	1個
0.6	0.45	0.3	1	4	35	-0.008～0mm	15	0.56	1.1	1.12	1.15	1.19	1.26	1個
0.6	0.45	0.3	1.5	4	35	-0.008～0mm	15	0.56	1.61	1.66	1.71	1.76	1.88	1個
0.6	0.45	0.3	2	4	35	-0.008～0mm	15	0.56	2.13	2.19	2.26	2.34	2.5	1個
0.6	0.45	0.3	2.5	4	35	-0.008～0mm	15	0.56	2.65	2.73	2.82	2.91	3.12	1個
0.6	0.45	0.3	3	4	35	-0.008～0mm	15	0.56	3.16	3.26	3.37	3.49	3.75	1個
0.6	0.45	0.3	3.5	4	35	-0.008～0mm	15	0.56	3.68	3.8	3.92	4.06	4.37	1個
0.6	0.45	0.3	4	4	40	-0.008～0mm	15	0.56	4.2	4.33	4.48	4.64	4.99	1個
0.8	0.6	0.4	1	4	35	-0.008～0mm	15	0.76	1.09	1.12	1.14	1.17	1.24	1個
0.8	0.6	0.4	2	4	35	-0.008～0mm	15	0.76	2.13	2.19	2.25	2.32	2.48	1個
0.8	0.6	0.4	3	4	35	-0.008～0mm	15	0.76	3.16	3.26	3.36	3.47	3.72	1個
0.8	0.6	0.4	4	4	35	-0.008～0mm	15	0.76	4.19	4.33	4.47	4.62	4.97	1個
0.8	0.6	0.4	5	4	40	-0.008～0mm	15	0.76	5.23	5.4	5.58	5.77	6.21	1個
1	0.75	0.5	1	4	35	-0.008～0mm	15	0.95	1.11	1.13	1.15	1.18	1.24	1個
1	0.75	0.5	1.5	4	35	-0.008～0mm	15	0.95	1.63	1.66	1.71	1.75	1.86	1個
1	0.75	0.5	2	4	35	-0.008～0mm	15	0.95	2.14	2.2	2.26	2.33	2.48	1個
1	0.75	0.5	2.5	4	35	-0.008～0mm	15	0.95	2.66	2.73	2.82	2.9	3.1	1個
1	0.75	0.5	3	4	35	-0.008～0mm	15	0.95	3.18	3.27	3.37	3.48	3.72	1個
1	0.75	0.5	4	4	35	-0.008～0mm	15	0.95	4.21	4.34	4.48	4.63	4.97	1個
1	0.75	0.5	5	4	40	-0.008～0mm	15	0.95	5.24	5.41	5.59	5.78	6.21	1個
1	0.75	0.5	6	4	40	-0.008～0mm	15	0.95	6.28	6.48	6.69	6.93	7.45	1個
1.2	0.9	0.6	2.4	4	35	-0.008～0mm	15	1.15	2.55	2.62	2.69	2.77	2.95	1個
1.2	0.9	0.6	4	4	35	-0.008～0mm	15	1.15	4.21	4.33	4.47	4.61	4.94	1個
1.2	0.9	0.6	6	4	40	-0.008～0mm	15	1.15	6.27	6.47	6.68	6.91	7.43	1個
1.2	0.9	0.6	8	4	40	-0.008～0mm	15	1.15	8.34	8.61	8.9	9.21	9.91	1個
1.6	1.2	0.8	8	4	40	-0.008～0mm	15	1.55	8.33	8.6	8.88	9.18	9.87	1個
1.8	1.3	0.9	3	4	35	-0.008～0mm	15	1.74	3.18	3.26	3.35	3.44	3.65	1個
1.8	1.3	0.9	4	4	35	-0.008～0mm	15	1.74	4.22	4.33	4.46	4.59	4.89	1個
1.8	1.3	0.9	6	4	40	-0.008～0mm	15	1.74	6.28	6.47	6.67	6.89	7.38	1個
1.8	1.3	0.9	8	4	40	-0.008～0mm	15	1.74	8.35	8.61	8.89	9.19	9.87	1個
1.8	1.3	0.9	10	4	40	-0.008～0mm	15	1.74	10.42	10.75	11.11	11.49	12.35	1個
0.3	0.2	0.15	0.5	4	35	-0.008～0mm	15	0.28	0.55	0.56	0.57	0.59	0.63	1個

通常単価(税別) (税込単価)	通常出荷日	おすすめの代替相当品

6,334円 ( 6,967円 )	1日目	-
6,467円 ( 7,114円 )	1日目	-
6,375円 ( 7,013円 )	1日目	-
6,934円 ( 7,627円 )	1日目	-
6,243円 ( 6,867円 )	1日目	-
6,667円 ( 7,334円 )	1日目	-
6,572円 ( 7,229円 )	1日目	-
6,934円 ( 7,627円 )	1日目	-
6,835円 ( 7,519円 )	1日目	-
6,835円 ( 7,519円 )	1日目	-
6,572円 ( 7,229円 )	1日目	-
5,067円 ( 5,574円 )	1日目	AXT-HBEM2LB0.1-0.3
4,995円 ( 5,495円 )	1日目	AXT-HBEM2LB0.1-0.3
5,067円 ( 5,574円 )	1日目	AXT-HBEM2LB0.1-0.5
4,995円 ( 5,495円 )	1日目	AXT-HBEM2LB0.1-0.5
5,067円 ( 5,574円 )	1日目	AXT-HBEM2LB0.1-1
4,995円 ( 5,495円 )	1日目	AXT-HBEM2LB0.1-1
5,067円 ( 5,574円 )	1日目	AXT-HBEM2LB0.1-1
3,947円 ( 4,342円 )	1日目	AXT-HBEM2LB0.2-0.5
3,947円 ( 4,342円 )	1日目	AXT-HBEM2LB0.2-0.8
3,947円 ( 4,342円 )	1日目	AXT-HBEM2LB0.2-0.8
3,947円 ( 4,342円 )	1日目	AXT-HBEM2LB0.2-1
4,053円 ( 4,458円 )	1日目	AXT-HBEM2LB0.2-1.5
4,039円 ( 4,443円 )	1日目	AXT-HBEM2LB0.2-1
4,085円 ( 4,494円 )	1日目	AXT-HBEM2LB0.2-1.5
4,124円 ( 4,536円 )	1日目	AXT-HBEM2LB0.2-2
4,266円 ( 4,693円 )	1日目	AXT-HBEM2LB0.2-2.5
4,177円 ( 4,595円 )	1日目	AXT-HBEM2LB0.2-2.5
3,579円 ( 3,937円 )	1日目	-
3,579円 ( 3,937円 )	1日目	AXT-HBEM2LB0.3-1
3,395円 ( 3,735円 )	1日目	AXT-HBEM2LB0.3-1.5
3,395円 ( 3,735円 )	1日目	AXT-HBEM2LB0.3-1.5
3,441円 ( 3,785円 )	1日目	AXT-HBEM2LB0.3-2.5
3,441円 ( 3,785円 )	1日目	AXT-HBEM2LB0.3-3
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.3-3.5
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.3-4
3,395円 ( 3,735円 )	1日目	-
3,395円 ( 3,735円 )	1日目	AXT-HBEM2LB0.4-2
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.4-3
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.4-4
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.4-5
3,119円 ( 3,431円 )	1日目	-
3,119円 ( 3,431円 )	1日目	AXT-HBEM2LB0.5-2
3,119円 ( 3,431円 )	1日目	AXT-HBEM2LB0.5-2
3,119円 ( 3,431円 )	1日目	AXT-HBEM2LB0.5-2.5
3,119円 ( 3,431円 )	1日目	AXT-HBEM2LB0.5-2.5
3,303円 ( 3,633円 )	1日目	AXT-HBEM2LB0.5-4
3,303円 ( 3,633円 )	1日目	AXT-HBEM2LB0.5-5
3,487円 ( 3,836円 )	1日目	AXT-HBEM2LB0.5-6
3,901円 ( 4,291円 )	1日目	-
3,901円 ( 4,291円 )	1日目	AXT-HBEM2LB0.6-4
4,195円 ( 4,615円 )	1日目	AXT-HBEM2LB0.6-6
4,195円 ( 4,615円 )	1日目	AXT-HBEM2LB0.6-8
4,195円 ( 4,615円 )	1日目	-
3,993円 ( 4,392円 )	1日目	-
3,993円 ( 4,392円 )	1日目	-
4,269円 ( 4,696円 )	1日目	-
4,453円 ( 4,898円 )	1日目	-
4,453円 ( 4,898円 )	1日目	-
5,000円 ( 5,500円 )	1日目	AXT-HBEM2LB0.15-0.5

基本情報

基本情報

70HRCの高硬度鋼においても長寿命で高精度な切削加工を実現します。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

MOLDINO(モルディノ・旧三菱日立ツール)
エポックディープボールエボリューションハード TH3 ショートシャンクタイプ
ユニオンツール
HMWCOAT 2枚刃ロングネックボールエンドミル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミルのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 MRBSH230SF 無限コーティングプレミアムPlus 2枚刃ロングネックボールエンドミル	MRBSH330 無限コーティングプレミアムPlus 小径3枚刃ロングネックボールエンドミル	MRB230SF 無限コーティングショートシャンクロングネックボールエンドミル（焼きばめ用）	MRB230 無限コーティングロングネックボールエンドミル（深リブ用）	無限コーティングプレミアムロングテーパーネック3枚刃ボールエンドミル MRBTNH345	ダイヤモンドコーティング 2枚刃ロングネックボールエンドミル DCRB230
メーカー	日進工具	日進工具	日進工具	日進工具	日進工具	日進工具
通常価格	3,119円-	3,763円 -	3,165円 -	2,935円 -	5,400円 -	9,204円 -
通常出荷日	1日目	1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	1日目
加工用途（加工形状）	曲面	曲面	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	曲面 / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / アルミ / チタン / 銅 / 樹脂	調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～	アルミ / グラファイト / 樹脂
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	標準ネジレ(30～44°)	強ネジレ(45～60°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	非鉄用（ダイヤコート）
