    PicoTechnology

    PicoScope2000シリーズ

    未確定：候補が13型番あります。
      数量：

      型番リスト

      表示件数
    • 1
      • 型番
      2204A
      2205A
      2205A MSO
      2206B
      2206B MSO
      2207B
      2207B MSO
      2208B
      2208B MSO
      2405A
      2406B
      2407B
      2408B

      チャンネル数

      (ch)

      周波数帯域

      (MHz)

      付属品

      		最小発注数量
      2
      10
      プローブ、USBケーブル、クイックスタートガイド
      1個
      2
      25
      プローブ、USBケーブル、クイックスタートガイド
      1個
      2
      25
      プローブ、USBケーブル、クイックスタートガイド、デジタル入力ケーブル、テストクリップ
      1個
      2
      50
      プローブ、USBケーブル、クイックスタートガイド
      1個
      2
      50
      プローブ、USBケーブル、クイックスタートガイド、デジタル入力ケーブル、テストクリップ
      1個
      2
      70
      プローブ、USBケーブル、クイックスタートガイド
      1個
      2
      70
      プローブ、USBケーブル、クイックスタートガイド、デジタル入力ケーブル、テストクリップ
      1個
      2
      100
      プローブ、USBケーブル、クイックスタートガイド
      1個
      2
      100
      プローブ、USBケーブル、クイックスタートガイド、デジタル入力ケーブル、テストクリップ
      1個
      4
      25
      プローブ、USBケーブル、クイックスタートガイド
      1個
      4
      50
      プローブ、USBケーブル、クイックスタートガイド
      1個
      4
      70
      プローブ、USBケーブル、クイックスタートガイド
      1個
      4
      100
      プローブ、USBケーブル、クイックスタートガイド
      1個
      通常単価(税別) (税込単価)
      通常出荷日
      28,700円
      ( 31,570円 )
      8日目
      41,800円
      ( 45,980円 )
      8日目
      81,700円
      ( 89,870円 )
      8日目
      66,004円
      ( 72,604円 )
      8日目
      107,000円
      ( 117,700円 )
      8日目
      90,100円
      ( 99,110円 )
      8日目
      139,000円
      ( 152,900円 )
      8日目
      120,205円
      ( 132,226円 )
      6日目
      151,098円
      ( 166,208円 )
      6日目
      86,638円
      ( 95,302円 )
      8日目
      102,064円
      ( 112,270円 )
      8日目
      149,000円
      ( 163,900円 )
      8日目
      194,463円
      ( 213,909円 )
      8日目
    • 1

      • 詳細情報

      基本情報

      手のひらサイズのオシロスコープ
      【特長】
      ・小型軽量（手のひらサイズ、200g）
      ・周波数帯域10MHz～100MHzをカバー
      ・全モデル信号発生器機能付
      ・シリアルデコード機能20種類標準装備
      ・Windows、Mac、Linux環境で使用可能
      ・USBバスパワーのみで動作可能。外部電源は不要
      ・ソフトウェアは無料でダウンロード及びアップデートが可能

      ■計測機器特集ページのご紹介
      品揃え拡大中！電源装置やテスターをはじめ、計測機器周辺商品をご紹介しております。

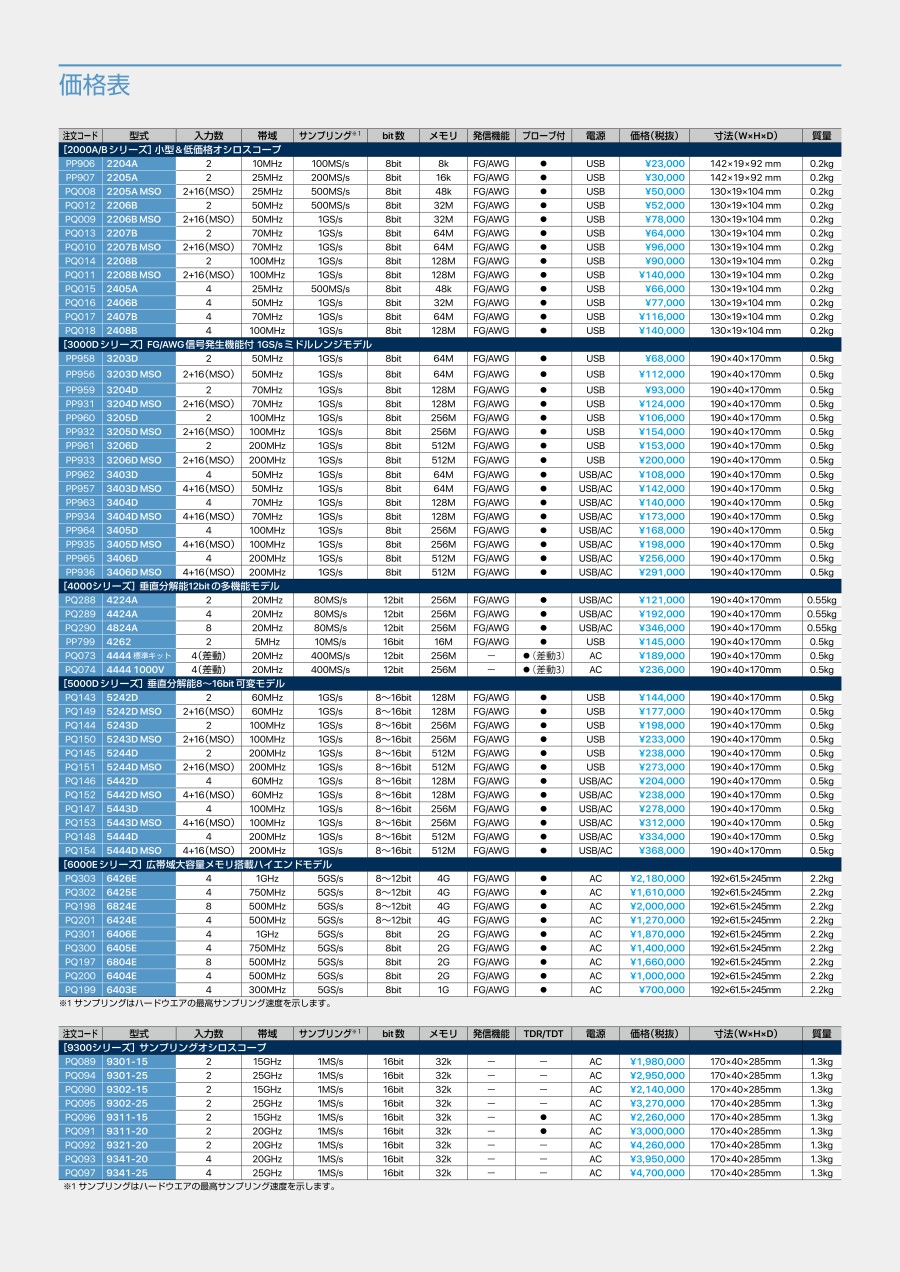

      商品仕様

      商品特長・仕様

      商品の基本仕様・特長

      型番入力数帯域サンプリング
      ※1      		bit数メモリ発信機能プローブ付電源寸法（W×H×D）質量
      2204A210MHz100MS/s8bit8kFG／AWG○USB142×19×92mm0.2kg
      2205A225MHz200MS/s8bit16kFG／AWG○USB142×19×92mm0.2kg
      2205A MSO2+16（MSO）25MHz500MS/s8bit48kFG／AWG○USB130×19×104mm0.2kg
      2206B250MHz500MS/s8bit32MFG／AWG○USB130×19×104mm0.2kg
      2206B MSO2+16（MSO）50MHz1GS/s8bit32MFG／AWG○USB130×19×104mm0.2kg
      2207B270MHz1GS/s8bit64MFG／AWG○USB130×19×104mm0.2kg
      2207B MSO2+16（MSO）70MHz1GS/s8bit64MFG／AWG○USB130×19×104mm0.2kg
      2208B2100MHz1GS/s8bit128MFG／AWG○USB130×19×104mm0.2kg
      2208B MSO2+16（MSO）100MHz1GS/s8bit128MFG／AWG○USB130×19×104mm0.2kg
      2405A425MHz500MS/s8bit48kFG／AWG○USB130×19×104mm0.2kg
      2406B450MHz1GS/s8bit32MFG／AWG○USB130×19×104mm0.2kg
      2407B470MHz1GS/s8bit64MFG／AWG○USB130×19×104mm0.2kg
      2408B4100MHz1GS/s8bit128MFG／AWG○USB130×19×104mm0.2kg

      ※1：サンプリングはハードウェアの最高サンプリング速度を示します。



      【共通ソフトウェア】

      PicoScopeの各モデルは、共通のソフトウェアで動作します。パソコンにUSB接続されたPicoScopeのモデルを自動的に識別し、機能に応じた画面表示に切り替わります。


      ■FFTスペクトラムアナライザ
      スペクトルビューでは、周波数に対する振幅をプロットします。信号のノイズ、クロストーク、ひずみなどを見つけるのに最適です。
      ■ミックス・シグナルオプション
      MSOオプションを選択していただければ、アナログチャンネルを加えた最大16の高性能デジタルチャンネルが使用可能です。
      ■標準信号・任意波形発生機能
      標準的な正弦波、矩形波、三角波、DC電圧等の信号を出力することができ、画面上で編集したり外部から取り込んだ任意の波形を信号として出力できます。
      ■シリアルバスデコードおよびプロトコル解析
      BroadR-Reach、CAN＆CAN FD、Ethernet 10Base-Tおよび100Base-TX、FlexRay、I2C、I2S、LIN、SENT、SPI、UART （RS-232 / RS-422 / RS-485）、USB 1.1など、全21種類のプロトコルのデコードを標準搭載。

      【ソフトウェア仕様】

      トリガトリガモードノーマル、リピート、オート、シングル、ラピッド
      トリガの種類エッジ、ウィンドウ、パルス幅、ウィンドウパルス幅、ドロップアウト、ウィンドウドロップアウト、インターバル、ラントパルス、ロジック
      自動測定波形測定サイクル数、サイクル時間、周波数、低パルス幅、高パルス幅、デューティサイクル（高）、デューティサイクル（低）、立上がり時間、立下がり時間、アンダーシュート、オーバーシュート、最大電圧、最小電圧、電圧ピーク ピーク値、開始時間、終了時間
      FFT測定ピーク時の周波数、ピーク時の振幅、ピーク時の平均振幅、電力合計、THD %、THD dB、THD＋N、SFDR、SINAD、SNR、IMD
      関数− x、x＋y、x－y、x*y、x/y、x^y、sqrt、exp、ln、log、abs、norm、sign、sin、cos、tan、arcsin、arccos、arctan、sinh、cosh、tanh、delay、average、frequency、derivative、integral、min、max、peak、duty、highpass、lowpass、bandpass、bandstop、coupler
      シリアル信号解析対応プロトコル1-Wire、ARINC 429、BroadR-Reach、CAN&CAN FD、DALI、DCC、DMX512、Ethernet 10Base-T および100Base-TX、FlexRay、I2C、I2S、LIN，PS/2、Manchester、Modbus、SENT、SPI、UART（RS-232/RS-422/RS-485）、USB 1.1
      一般仕様USB接続USB3.0、USB2.0（電力はUSBポートまたはACアダプタから供給）
      PC要件Windows7、8、10、11（32bitまたは64bit）OS搭載ハードウェア

      ※Windowsは米国Microsoft Corporationの米国およびその他の国における登録商標です。

      商品担当おすすめ

      • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
