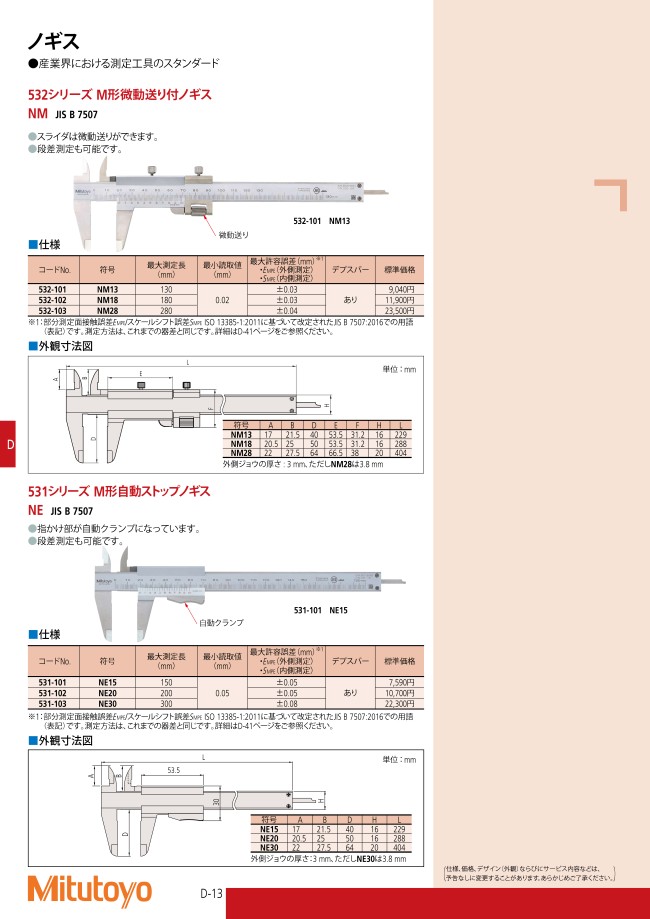

532シリーズ M形微動送り付ノギス NM（ミツトヨ品番）

外形図

外側ジョウの厚さ ：3mm、ただしNM28は3.8mm

注意・禁止事項

ご使用の前に

1. 少量のミクロール（コードNo.207000）を使用して、基準端面および摺動部を拭いてください。
2. スライダを全行程にわたって動かし、引っ掛かり等が無いことを確認してください。
3. 測定面を清掃の上、合致させ以下の内容を確認してください。
・外側測定面：照明にかざした際に光が見えなければ正常です。（図1）
ゴミやホコリ・バリ等が発生していると合致せず光が見えることがあります。（図2）
・内側測定面：照明にかざして僅かな光が見える状態が正常です。（図1）
・基点を確認してください。（図3）

ご使用中

1. 目盛の読取りは、正面に視線を置いて視差に注意してください。（図4）
2. ジョウの先端で測定しますと精度に影響しますので、一定の力で測定を行い、なるべく根元で測定してください。（図5）
3. 測定面が傾いた状態で、測定しないでください。（図6）

落下や衝撃等により破損してしまった場合は、そのまま使用せずミツトヨへ修理依頼をお願いいたします。

ご使用後

1. ご使用後は、各部に損傷が無いかを確認して全体を清掃してください。水溶性切削油等が付着する場所でご使用した場合は、清掃後、必ず防錆処理を行ってください。
2. 外側ジョウを0.2～2mm程度開き、止めねじは締めないで保管してください。（図7）
3. 保管は、高温や高湿になる場所、塵埃、オイルミストの多い場所を避けてください。
