新潟精機（SK）

ダイヤルインジケータ（0～0.8mm/目量0.01mm） 測定子ルビー　本体＋校正文書

ダイヤルインジケータ（0～0.8mm/目量0.01mm） 測定子ルビー　本体＋校正文書 WTI-8038R-KOUSEI
  • 数量スライド割引
通常単価(税別)
13,236円
税込単価
14,560円

・このシリーズの商品には、本体＋校正証明、検査成績書、トレーサビリティ体系図の...

詳細情報を確認する
  • 校正証明書
    標準添付
  • デジタル/ダイヤル
    ダイヤル
  • 目量 (mm)
    0.01
  • 測定範囲 (mm)
    0～0.8
  • 目盛仕様 (mm)
    0-40-0
  • 測定データ出力端子
    なし
  • 測定力　 (Ｎ)
    0.5
  • 戻り誤差 (μm)
    3
  • 繰返し精密度 (μm)
    3
  • 測定子材質
    ルビー
  • セット内容
    本体/校正証明書/検査成績書/トレーサビリティ体系図
  • 広範囲行き精度 (μm)
    13
  • 隣接誤差 (μm)
    10
  • 本体材質
    スチール
  • 重量 (g)
    80
  • 目盛種類
    バランス目盛
  • A (mm)
    37.5
  • B (mm)
    93
  • C (mm)
    73
  • D (mm)
    13.2
  • E (mm)
    16.5
  • F (mm)
    12.5
  • G (mm)
    10
  • H (mm)
    26
  • I (mm)
    18.4

ご注意

  • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。

型番:

WTI-8038R-KOUSEI
解除
    数量：

    WTI-8038R-KOUSEIの仕様・寸法情報

    校正証明書
    標準添付
    デジタル/ダイヤル
    ダイヤル
    目量(mm)
    0.01
    測定範囲(mm)
    0～0.8
    目盛仕様(mm)
    0-40-0
    測定データ出力端子
    なし
    測定力　(Ｎ)
    0.5
    戻り誤差(μm)
    3
    繰返し精密度(μm)
    3
    測定子材質
    ルビー
    セット内容
    本体/校正証明書/検査成績書/トレーサビリティ体系図
    広範囲行き精度(μm)
    13
    隣接誤差(μm)
    10
    本体材質
    スチール
    重量(g)
    80
    目盛種類
    バランス目盛
    A(mm)
    37.5
    B(mm)
    93
    C(mm)
    73
    D(mm)
    13.2
    E(mm)
    16.5
    F(mm)
    12.5
    G(mm)
    10
    H(mm)
    26
    I(mm)
    18.4
    -
    -

    型番リスト

    表示件数
  • 1
    • 型番
    WTI-8038R-KOUSEI
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    13,236円
    ( 14,560円 )
    11日目
  • 1

    • 詳細情報

    基本情報

    ・このシリーズの商品には、本体＋校正証明、検査成績書、トレーサビリティ体系図のセット商品です。狭い場所や深い場所での測定が簡単で非通電性に優れているダイヤルインジケータ。【特長】・検査成績表付です・測定子にルビーを採用・ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行える・各軸受部に宝石を組み込んでおり、精度が良く耐久性に優れている・ルビー球は高い耐磨耗性をもち、電気を通さない、磁気を帯びない・目盛板は緑色で視認性が良い【用途】・内・外測、溝巾、芯だし、平行度、平面度などの測定

    ご注意

    • この商品には校正証明書、検査成績書、トレーサビリティ体系図が付いておりますのでご注意ください。

    商品情報

    外形図

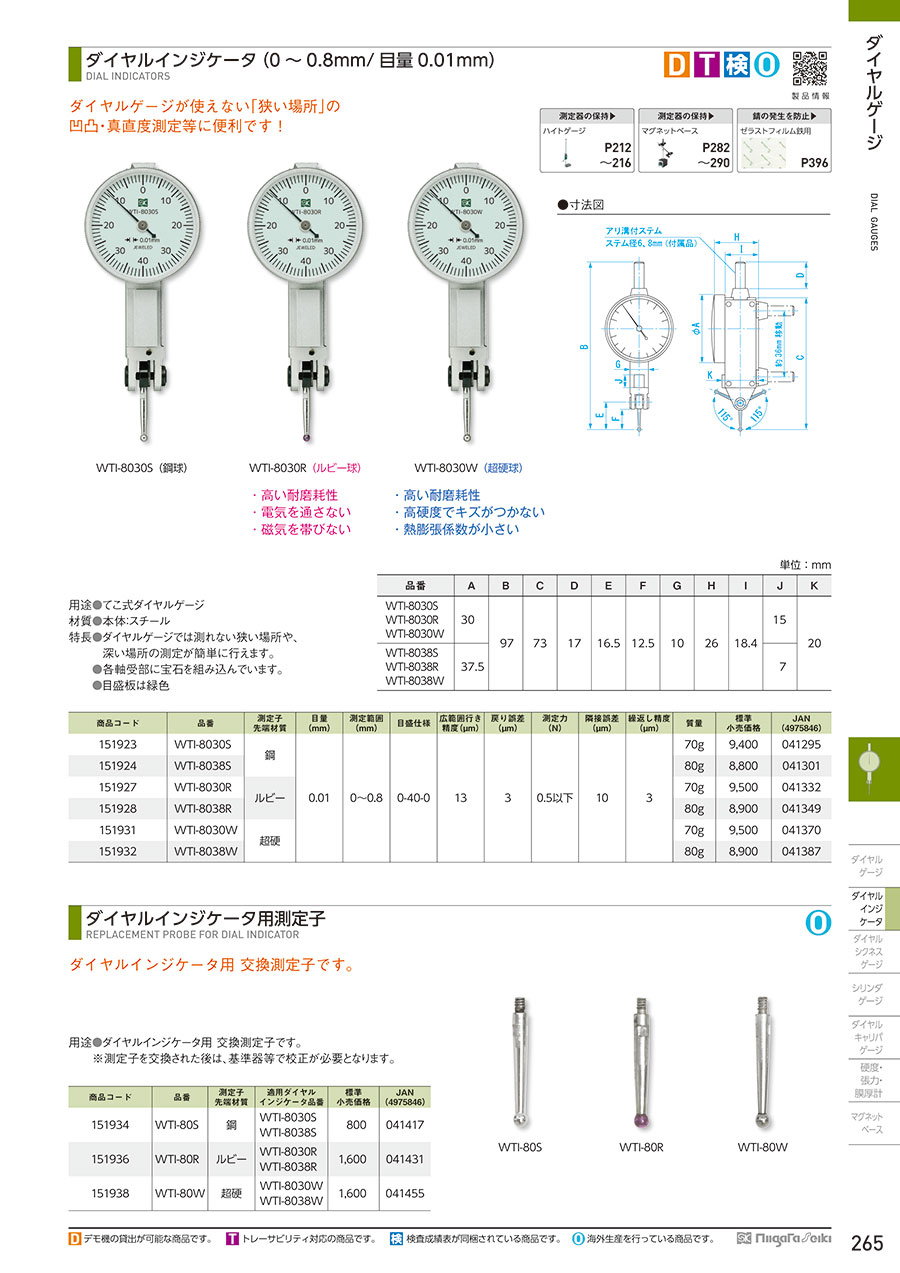

    ダイヤルインジケータ（0～0.8mm/目量0.01mm) 測定子ルビー:関連画像

    使用方法・使用事例

    使用方法

    01
    ダイヤルインジケータ（0～0.8mm/目量0.01mm) 測定子ルビー 使用例1

    フライス盤テーブルに取り付けたバイスの芯出しを行っています。

    02-1
    ダイヤルインジケータ（0～0.8mm/目量0.01mm) 測定子ルビー 使用例2

    施盤作業で肉薄の加工物をスクロールチャックに固定した時の円筒面の振れや締付応力による変形を見ています。

    02-2
    ダイヤルインジケータ（0～0.8mm/目量0.01mm) 測定子ルビー 使用例2-2

    02-1の外周に対し、内周の同芯度を見ています。

    03
    ダイヤルインジケータ（0～0.8mm/目量0.01mm) 測定子ルビー 使用例3

    狭い溝面等の測定や、ダイヤルゲージより厳しい精度を要求される時には便利です。
    構造上、測定子は測定面に対してできるだけ平行にする方が正しい数値が出ます。

    ※使用するマグネットベースなどには、微動装置付をおすすめします。微動装置が付いていないと、測定しやすい場所に取り付けできないなどの不具合が発生します。

    測定子は被測定面と平行に、測定方向と直角に。
    ダイヤルインジケータ（0～0.8mm/目量0.01mm) 測定子ルビー 測定子
